القطر
قطر عربات الكارافان والمقطورات (أوروبا/روسيا/تركيا/اسرائيل/جنوب أفريقيا)
قطر عربات الكارافان والمقطورات
تم تصميم سيارة مازدا وإنشاؤها أساساً لحمل الركاب والبضائع.
إذا اضطررت لقطر مقطورة، اتبع هذه الإرشادات لأن سلامة السائق والركاب تعتمد على سلامة الأجهزة وعادات القيادة الآمنة. ستؤثر المقطورة على إمكانية التحكم في السيارة والفرامل والثبات والأداء والاقتصاد في استهلاك الوقود.
لا تزد الحمل على السيارة أو المقطورة. استشر فني إصلاح متخصص (نحن نوصي باستشارة فني إصلاح معتمد من قبل شركة مازدا) للحصول على مزيد من التفاصيل.
-
يحظر قطر مقطورة خلال الـ ١٠٠٠ كم (٦٠٠ ميل) الأولى من عمر سيارة مازدا. إذا قمت بذلك، قد تعرض المحرك وناقل الحركة والترس التفاضلي ومحامل الإطارات وغيرها من مكونات مجموعة الحركة للتلف.
-
التلفيات التي تحدث بسبب قطر مقطورة/كرفان في تركيا لا يغطيها ضمان السيارة.
-
عند قطر مقطورة، لا تستخدم أنظمة السلامة التالية (في حال استخدام الوصلة الأصلية لجر المقطورة من مازدا، يتم إيقاف تشغيل هذه الأنظمة تلقائياً):
-
نظام مراقبة البقعة العمياء (BSM)
-
نظام تنبيه حركة المرور الخلفية (RCTA)
-
نظام دعم الفرامل الذكي [خلفي] (SBS-R)
-
نظام دعم الفرامل الذكي [حركة المرور الخلفية] (SBS-RC)
-
نظام حساس الانتظار (خلفي)
-
حدود الوزن
يجب ألا يتجاوز وزن المقطورة الإجمالي، وإجمالي الوزن المجمع، ووزن مقدمة المقطورة، الحدود المذكورة في جدول أحمال القطر للمقطورات.
الوزن الإجمالي للمقطورة:
مجموع وزني المقطورة وحمولتها.
الوزن الكلي المجمع:
مجموع إجمالي وزن المقطورة ووزن سيارة القطر؛ بما فيها وصلة جر المقطورة وركاب السيارة وحمولة السيارة.
وزن مقدمة المقطورة:
الوزن المحمل على لسان المقطورة. يتباين هذا الوزن بتغير توزيع الوزن أثناء تحميل المقطورة.
توخى الحذر من اختلافات وزن حمولة القطر عندما تقوم بالقطر على ارتفاعات شاهقة. بالنسبة للارتفاعات أكثر من ١٠٠٠ متر (٣٢٨٠ قدم، ١٠ بوصة)، عليك دوماً بخفض حمولة القطر بنسبة ١٠% لكل ١٠٠٠ متر (٣٢٨٠ قدم، ١٠ بوصة) إضافية في الارتفاع عن الحمل الوارد ذكره أسفل عنوان الوزن الإجمالي المجمع في جدول الحد الأقصى لحمل قطر المقطورة. في حالة تخطي الحد الأقصى المحدد لوزن حمولة القطر الإجمالية، قد يتعرض المحرك وأجزاء أخرى من مجموعة نقل الحركة للتلف.
جدول الحد الأقصى لأحمال القطر للمقطورات
أوروبا/منحدر حتى ١٢%
|
الطراز |
الوزن الإجمالي للمقطورة |
الوزن الكلي المجمع |
|||
|---|---|---|---|---|---|
|
المحرك |
ناقل الحركة |
نظام القيادة |
مقطورة بدون فرامل |
مقطورة بفرامل |
مقطورة بفرامل |
|
SKYACTIV-G 2.0 |
ناقل الحركة اليدوي |
FWD |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬227 كجم (7٬114.2 رطل) |
|
SKYACTIV-G 2.0 |
ناقل الحركة التلقائي |
FWD |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬257 كجم (7٬180.3 رطل) |
|
SKYACTIV-G 2.0 |
ناقل الحركة اليدوي |
الدفع بجميع العجلات |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬295 كجم (7٬264.1 رطل) |
|
SKYACTIV-G 2.0 |
ناقل الحركة التلقائي |
الدفع بجميع العجلات |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬321 كجم (7٬321.4 رطل) |
|
SKYACTIV-X 2.0 |
ناقل الحركة اليدوي |
FWD |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬265 كجم (7٬198.0 رطل) |
|
SKYACTIV-X 2.0 |
ناقل الحركة التلقائي |
FWD |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬265 كجم (7٬198.0 رطل) |
|
SKYACTIV-X 2.0 |
ناقل الحركة اليدوي |
الدفع بجميع العجلات |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬342 كجم (7٬367.7 رطل) |
|
SKYACTIV-X 2.0 |
ناقل الحركة التلقائي |
الدفع بجميع العجلات |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬370 كجم (7٬429.5 رطل) |
|
SKYACTIV-D 1.8 |
ناقل الحركة اليدوي |
FWD |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬249 كجم (7٬162.7 رطل) |
|
SKYACTIV-D 1.8 |
ناقل الحركة التلقائي |
FWD |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬269 كجم (7٬206.8 رطل) |
|
SKYACTIV-D 1.8 |
ناقل الحركة اليدوي |
الدفع بجميع العجلات |
600 كجم (1٬322.7 رطل) |
٬300 كجم (2٬865.9 رطل) |
3٬313 كجم (7٬303.8 رطل) |
|
SKYACTIV-D 1.8 |
ناقل الحركة التلقائي |
الدفع بجميع العجلات |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬333 كجم (7٬347.9 رطل) |
وزن مقدمة المقطورة: 80 كجم (176.3 رطل)
ألمانيا و النمسا/منحدر حتى ٨%
|
الطراز |
الوزن الإجمالي للمقطورة |
الوزن الكلي المجمع |
|||
|---|---|---|---|---|---|
|
المحرك |
ناقل الحركة |
نظام القيادة |
مقطورة بدون فرامل |
مقطورة بفرامل |
مقطورة بفرامل |
|
SKYACTIV-G 2.0 |
ناقل الحركة اليدوي |
FWD |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬227 كجم (7٬114.2 رطل) |
|
SKYACTIV-G 2.0 |
ناقل الحركة التلقائي |
FWD |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬257 كجم (٬180.3 رطل) |
|
SKYACTIV-G 2.0 |
ناقل الحركة اليدوي |
الدفع بجميع العجلات |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬295 كجم (7٬264.1 رطل) |
|
SKYACTIV-G 2.0 |
ناقل الحركة التلقائي |
الدفع بجميع العجلات |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬321 كجم (7٬321.4 رطل) |
|
SKYACTIV-X 2.0 |
ناقل الحركة اليدوي |
FWD |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬265 كجم (7٬198.0 رطل) |
|
SKYACTIV-X 2.0 |
ناقل الحركة التلقائي |
FWD |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬265 كجم (7٬198.0 رطل) |
|
SKYACTIV-X 2.0 |
ناقل الحركة اليدوي |
الدفع بجميع العجلات |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬342 كجم (7٬367.7 رطل) |
|
SKYACTIV-X 2.0 |
ناقل الحركة التلقائي |
الدفع بجميع العجلات |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬370 كجم (7٬429.5 رطل) |
|
SKYACTIV-D 1.8 |
ناقل الحركة اليدوي |
FWD |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬249 كجم (7٬162.7 رطل) |
|
SKYACTIV-D 1.8 |
ناقل الحركة التلقائي |
FWD |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬269 كجم (7٬206.8 رطل) |
|
SKYACTIV-D 1.8 |
ناقل الحركة اليدوي |
الدفع بجميع العجلات |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬313 كجم (7٬303.8 رطل) |
|
SKYACTIV-D 1.8 |
ناقل الحركة التلقائي |
الدفع بجميع العجلات |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬333 كجم (7٬347.9 رطل) |
وزن مقدمة المقطورة: 80 كجم (176.3 رطل)
روسيا/منحدر حتى ١٢%
|
الطراز |
الوزن الإجمالي للمقطورة |
الوزن الكلي المجمع |
|||
|---|---|---|---|---|---|
|
المحرك |
ناقل الحركة |
نظام القيادة |
مقطورة بدون فرامل |
مقطورة بفرامل |
مقطورة بفرامل |
|
SKYACTIV-G 2.0 |
ناقل الحركة اليدوي |
FWD |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬192 كجم (7٬037.0 رطل) |
|
SKYACTIV-G 2.0 |
ناقل الحركة التلقائي |
FWD |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬240 كجم (7٬142.9 رطل) |
|
SKYACTIV-G 2.0 |
ناقل الحركة التلقائي |
الدفع بجميع العجلات |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬316 كجم (7٬310.4 رطل) |
وزن مقدمة المقطورة: 80 كجم (176.3 رطل)
إسرائيل/منحدر حتى ١٢%
|
الطراز |
الوزن الإجمالي للمقطورة |
الوزن الكلي المجمع |
|||
|---|---|---|---|---|---|
|
المحرك |
ناقل الحركة |
نظام القيادة |
مقطورة بدون فرامل |
مقطورة بفرامل |
مقطورة بفرامل |
|
SKYACTIV-G 2.0 |
ناقل الحركة التلقائي |
FWD |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬236 كجم (7٬134.0 رطل) |
|
SKYACTIV-G 2.5 |
ناقل الحركة التلقائي |
FWD |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬239 كجم (7٬140.6 رطل) |
|
SKYACTIV-X 2.0 |
ناقل الحركة التلقائي |
FWD |
600 كجم (1٬322.7 رطل) |
1٬300 كجم (2٬865.9 رطل) |
3٬309 كجم (7٬295.0 رطل) |
وزن مقدمة المقطورة: 80 كجم (176.3 رطل)
جنوب افريقيا/منحدر حتى ١٢%
|
الطراز |
الوزن الإجمالي للمقطورة |
الوزن الكلي المجمع |
||||
|---|---|---|---|---|---|---|
|
المحرك |
ناقل الحركة |
نظام القيادة |
نظام i-stop |
مقطورة بدون فرامل |
مقطورة بفرامل |
مقطورة بفرامل |
|
SKYACTIV-G 2.0 |
ناقل الحركة اليدوي |
FWD |
― |
600 كجم (1٬322.7 رطل) |
1٬200 كجم (2٬645.5 رطل) |
3٬107 كجم (6٬849.6 رطل) |
|
SKYACTIV-G 2.0 |
ناقل الحركة اليدوي |
FWD |
× |
600 كجم (1٬322.7 رطل) |
1٬200 كجم (2٬645.5 رطل) |
3٬112 كجم (6٬860.7 رطل) |
|
SKYACTIV-G 2.0 |
ناقل الحركة التلقائي |
FWD |
× |
600 كجم (1٬322.7 رطل) |
1٬200 كجم (2٬645.5 رطل) |
3٬137 كجم (6٬915.8 رطل) |
|
SKYACTIV-G 2.0 |
ناقل الحركة التلقائي |
الدفع بجميع العجلات |
× |
600 كجم (1٬322.7 رطل) |
1٬200 كجم (2٬645.5 رطل) |
3٬200 كجم (7٬054.7 رطل) |
×: متاح
―: غير متاح
وزن مقدمة المقطورة: 80 كجم (176.3 رطل)
تأكد دوماً ألا يتجاوز وزن الحمولات الحدود المحددة في جدول أحمال القطر للمقطورات:
من الخطورة محاولة قطر حمولات أكبر من الحمولات المحددة، حيث قد يسبب ذلك مشاكل كبيرة في الأداء والتحكم في القيادة مما قد ينتج عنه تعريض للركاب للإصابة أو تعرض السيارة للتلف أو كليهما.
تأكد دوماً ألا يتجاوز وزن مقدمة المقطورة الحدود المذكورة في جدول أحمال القطر للمقطورات:
من الخطورة تحميل المقطورة ووضع وزن زائد في الجزء الخلفي من المقطورة عنه في المقدمة. قد يتسبب ذلك في فقدان السيطرة على السيارة، ويؤدي إلى وقوع حوادث.
-
يمكن تحديد إجمالي وزن المقطورة ووزن المقدمة بواسطة وزن المقطورة بميزان بسكول في إحدى محطات الوزن الموجودة على الطريق السريع أو في إحدى شركات الشحن.
-
قد يجنبك إجمالي وزن المقطورة ووزن مقدمة المقطورة الملائم خطر تأرجح المقطورة نتيجة لتعرضها للرياح الجانبية أو الطرق الوعرة أو أي أسباب أخرى.
وصلة جر المقطورة
عند قطر مقطورة، استخدم وصلة جر مقطورة ملائمة. نوصي باستخدام وصلة جر مقطورة أصلية مصنوعة خصيصاً لسيارات مازدا. استخدم الفتحات الأصلية التي تم ثقبها من قبل الشركة المُصنعة للسيارة لتأمين وصلة الجر. استشر فني إصلاح متخصص (نحن نوصي باستشارة فني إصلاح معتمد من قبل شركة مازدا) للحصول على مزيد من التفاصيل.

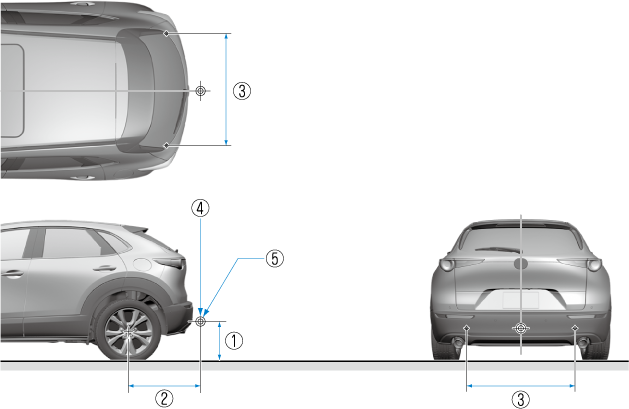

منطقة تركيب وصلة جر المقطورة
-
350 ― 420 مم (13.8 ― 16.5 بوصة)
-
912.0 مم (35.91 بوصة)
-
1022.2 مم (40.244 بوصة)
-
الحد الأقصى. 80 كجم (176.3 رطل)
-
نقطة اقتران وصلة الجر
الإطارات
عند قطر مقطورة، تأكد من أن مستوى ضغط الهواء لكافة الإطارات ملائم لمستوى ضغط الهواء الموصى به للإطارات، كما هو مذكور في جدول ضغط هواء الإطارات الموجود على إطار باب السائق. يجب أن يتوافق حجم إطار المقطورة وتصنيف الحمولة وضغط الهواء داخل الإطارات مع مواصفات الشركة المصنعة للإطارات.
لا تستخدم أبدًا إطار احتياطي مؤقت عند القطر:
من الخطورة استخدام إطار احتياطي مؤقت في سيارتك أثناء قطر مقطورة، حيث قد يؤدي ذلك إلى تلف الإطار وفقدان السيطرة على السيارة وبالتالي تعريض ركاب السيارة للإصابات.
سلاسل الأمان
يجب استخدام سلاسل الأمان كإجراء احتياطي وذلك في حالة ما إذا تم فك المقطورة بدون قصد. يجب أن تمر السلاسل تحت لسان المقطورة ويتم ربطها بوصلة الجر. اترك قدراً كافياً من الارتخاء للسلاسل للسماح بالدوران بسهولة. راجع الوثائق المطبوعة المتوفرة من قبل الشركة المصنعة للمقطورة أو وصلة الجر للحصول على المزيد من التفاصيل.
تأكد من توصيل سلسلة الأمان بإحكام بكل من المقطورة والسيارة قبل المغادرة:
من الخطورة قطر مقطورة دون استخدام سلسلة أمان مثبتة بأمان بكل من المقطورة والسيارة. في حالة حدوث تلف بوحدة الاقتران أو كرة وصلة الجر، قد تنفصل المقطورة وتأخذ حارة أخرى من الطريق وتتسبب في وقوع حادث.
أضواء المقطورة
يحظر توصيل نظام إضاءة المقطورة مباشرة بنظام إضاءة سيارة مازدا. قد يعرض ذلك النظام الكهربي للسيارة وأنظمة الإضاءة للتلف. لتوصيل نظام الإضاءة، استشر فني إصلاح متخصص (نحن نوصي بالاستعانة بفني إصلاح معتمد من قبل شركة مازدا)
فرامل المقطورة
تفقد جدول الحد الأقصى لأحمال القطر للمقطورات في حدود الوزن (بحث)، وإذا زاد وزن المقطورة عن القيمة المذكورة في الوزن الإجمالي للمقطورة (مقطورة بدون فرامل)، تكون فرامل المقطورة مطلوبة.
إذا كانت المقطورة مزودة بفرامل، تأكد من مطابقتها للقوانين واللوائح المعمول بها.
لذلك يحظر توصيل نظام فرامل المقطورة الهيدروليكي بنظام فرامل سيارتك:
من الخطورة توصيل نظام فرامل المقطورة الهيدروليكي مباشرةً بنظام فرامل السيارة، وينتج عن ذلك فرملة غير كافية وإصابات محتملة.
