الشاشة الخلفية

شاشة الرؤية الخلفية تمنح صوراً مرئية لخلفية السيارة عند الرجوع بالسيارة للخلف.



---

احرص دائمًا على القيادة بحرص والتأكد من سلامة الجزء الخلفي والظروف المحيطة عن طريق النظر بالعين مباشرة:

من الخطورة الرجوع بالسيارة للخلف من خلال الاكتفاء بالنظر إلى الشاشة حيث قد يؤدي هذا إلى وقوع حوادث أو اصطدام بأحد الأشياء. الشاشة الخلفية عبارة عن جهاز مساعدة يمكن رؤيته عند عكس السيارة. وقد تختلف الصورة المعروضة على الشاشة عما هي عليه في الواقع.

إغلاق التحذير

عرض التحذير



---

• لا تستخدم شاشة الرؤية الخلفية في الأحوال التالية: استخدام شاشة الرؤية الخلفية في الأحوال التالية خطير وقد يؤدي إلى حدوث إصابات أو تلف السيارة أو كلاهما.

  • الطرق الثلجية أو المغطاة بالثلوج.

  • إذا تم تركيب سلاسل تجنب الثلوج على الإطارات أو تركيب إطار إضافي مؤقت.

  • وجود السيارة في طريق منحدر.

• عندما تكون الشاشة باردة، قد تسير الصور عبر شاشة العرض أو الشاشة وقد تبدو أكثر إعتامًا من المعتاد، مما قد يتسبب في صعوبة التأكد من الظروف المحيطة بالسيارة. احرص دائمًا على القيادة بحرص والتأكد من سلامة الجزء الخلفي والظروف المحيطة عن طريق النظر بالعين مباشرة.

• لا تستخدم القوة المفرطة أثناء التعامل مع الكاميرا. فقد يؤدي ذلك إلى انحراف موضع الكاميرا وزاويتها.

• لا تقم بفك الكاميرا أو تعديلها حتى لا تفقد ميزة مقاومة المياه.

• غطاء الكاميرا مصنوع من البلاستيك. تجنب وضع عوامل التنظيف أو المنظفات العضوية أو الشمع أو مواد عزل الزجاج على غطاء الكاميرا. وفي حالة انسكاب أي من هذه الأشياء على الغطاء، قم بمسحه على الفور مستخدمًا قطعة قماش ناعمة.

• لا تقم بفرك غطاء الكاميرا بقوة باستخدام أداة كاشطة أو فرشاة صلبة. فقد يتعرض غطاء الكاميرا أو العدسة إلى الخدش، الأمر الذي قد يؤثر على الصور.

إغلاق التنبيه

عرض التنبيه



---

• في حالة سقوط المياه أو الجليد أو الطين على عدسة الكاميرا، قم بمسحها مستخدمًا قطعة قماش ناعمة. وفي حالة تعذر مسحها، يمكنك استخدام منظف متوسط التركيز.

• في حالة تغير درجة حرارة الكاميرا بسرعة (من ساخن إلى بارد، من بارد إلى ساخن)، قد لا تعمل الشاشة الخلفية بشكل صحيح.

• • عند استبدال الإطارات، استشر فني إصلاح متخصص (نحن نوصي بالاستعانة بفني إصلاح معتمد من قبل شركة مازدا). استبدال الإطارات قد يتسبب في إنحراف الخطوط الإرشادية التي تظهر على شاشة العرض.

• إذا تعرضت مقدمة أو جانب أو مؤخرة السيارة إلى اصطدام فإن وضع كاميرا الرؤية الخلفية (الموضع وزاوية التركيب) قد ينحرف. قم دوما باستشارة فني إصلاح متخصص لفحص السيارة (نوصي بفحص السيارة بواسطة فني إصلاح معتمد من قبل شركة مازدا).

• إذا عرض على الشاشة عبارة “ليس هناك إشارة من الكاميرا.”، فقد تكون ثمة مشكلة في الكاميرا. افحص سيارتك لدى فني إصلاح متخصص (نحن نوصي بفني إصلاح معتمد من قبل شركة مازدا).

• (النوع الذي يعرض الخطوط الإرشادية للمسار المتوقع للسيارة)

  في حالة استخدام العنف في التعامل مع عجلة القيادة، فإن الخطوط الإرشادية قد لا يتم عرضها على الشاشة. خفف من قبضتك على عجلة القيادة حتى تتيح للخطوط الإرشادية أن تظهر على الشاشة.

إغلاق الملاحظة

عرض الملاحظة

1. كاميرا الانتظار الخلفية

قم بتحويل ذراع نقل الحركة (ناقل الحركة اليدوي) أو ذراع الاختيار (ناقل الحركة التلقائي) إلى وضع الرجوع للخلف (R) بينما يكون مفتاح بدء التشغيل في وضع التشغيل ON لتبديل الشاشة إلى شاشة عرض الرؤية الخلفية.



---

عند تحريك ذراع نقل الحركة (ناقل الحركة اليدوي) أو ذراع الاختيار (ناقل الحركة التلقائي) من وضع الرجوع للخلف (R) إلى وضع آخر لذراع نقل الحركة (ناقل حركة يدوي) أو لذراع الاختيار (ناقل حركة تلقائي)، تعود الشاشة إلى شاشة العرض السابقة.

إغلاق الملاحظة

عرض الملاحظة

وقد تختلف الصورة المعروضة على الشاشة عما هي عليه في الواقع.

1. (مثال للعرض)

2. (المشهد الفعلي)

3. ممتص الصدمات

4. يتم عرض رسالة "تحقق من المكان المحيط لدواعي الأمان."

5. الكائن



---

• يختلف المدى القابل للعرض تبعًا للسيارة وأحوال الطريق.

• في حال تم لمس عدسة الكاميرا أو كان هناك أي أوساخ علىها، قد يؤثر ذلك على صورة الشاشة. امسح العدسة باستخدام قطعة ناعمة من القماش.

• ويعد المدى القابل للعرض محدودًا. لا يمكن عرض الأشياء الموجودة تحت المصد أو حول حواف المصد.

• تختلف المسافة التي تظهر في الصورة المعروضة عن المسافة الفعلية نظرًا لأن كاميرا الانتظار الخلفية مزودة بعدسة من نوع خاص.

• الصور التي تُعرض على الشاشة من كاميرا الانتظار الخلفية صور معكوسة (صور مرايا).

• يمكن التقاط صور لبعض كماليات السيارة المثبتة بشكل اختياري بواسطة الكاميرا. احرص على عدم تركيب أية أجزاء اختيارية من شأنها أن تتداخل مع مشهد الكاميرا، مثل الأجزاء المضيئة أو الأجزاء المصنوعة من المواد العاكسة.

• قد يصعب مشاهدة الشاشة في ظل الظروف التالية، غير أن ذلك لا يعد عيبًا.

  • في المناطق المظلمة.

  • عند ارتفاع/انخفاض درجة الحرارة المحيطة بالعدسة.

  • عند تعرض الكاميرا للبلل كما في حالة سقوط الأمطار أو في الأوقات التي ترتفع فيها نسبة الرطوبة.

  • عند تجمع المواد الغريبة مثل الطين حول الكاميرا.

  • عندما تعكس عدسة الكاميرا أشعة الشمس أو شعاع الكشافات الأمامية.

  • يتم إضاءة محيط السيارة بأضواء السيارة أو أضواء الفلورسنت أو أضواء LED (قد تومض شاشة العرض).

  • تظهر نقاط صغيرة جداً سوداء أو بيضاء على الشاشة (النقط قد تومض)

• قد يؤدي انخفاض درجة الحرارة المحيطة بالكاميرا إلى تأخر عرض الصور.

إغلاق الملاحظة

عرض الملاحظة

يختلف تشغيل الشاشة الخلفية عند عكس السيارة تبعًا لحالة المرور والطريق وظروف السيارة. كما يختلف مقدار القيادة والوقت أيضًا تبعًا للظروف، لذا عليك التأكد من الظروف المحيطة بك مباشرة باستخدام عينيك وقيادة السيارة بما يتلاءم مع هذه الظروف.

احرص كل الحرص على الالتزام بالتحذيرات الواردة أعلاه قبل استخدام الشاشة الخلفية.

النوع الذي يعرض الخطوط الإرشادية للمسار المتوقع للسيارة



---

فيما يلي مثال لصف السيارة حيث تنعطف عجلة القيادة إلى اليمين أثناء رجوع السيارة للخلف. يتم تنفيذ الخطوات في الاتجاه المعاكس عند الرجوع بالسيارة للخلف من الاتجاه المعاكس.

إغلاق الملاحظة

عرض الملاحظة

1. قم بتحويل ذراع نقل الحركة (ناقل الحركة اليدوي) أو ذراع الاختيار (ناقل الحركة التلقائي) إلى وضع الرجوع للخلف (R) لتبديل الشاشة إلى شاشة عرض الرؤية الخلفية.

2. قبل الرجوع بالسيارة للخلف للدخول في موقف انتظار، عليك بتدوير عجلة القيادة بينما تستعين بشاشة عرض مسار السيارة المجسم حتى تدخل السيارة إلى وسط موقف الانتظار.





   1. (حالة شاشة العرض)

   2. (حالة السيارة)

3. عندما تبدأ سيارتك في دخول موقف السيارة استمر في الرجوع للخلف ببطء بحيث تكون المسافة بين خطوط عرض السيارة وجوانب موقف السيارة في اليسار واليمين متساوية تقريبا.





   1. (حالة شاشة العرض)

   2. (حالة السيارة)

4. استمر في ضبط عجلة القيادة حتى تكون الخطوط الإرشادية لعرض السيارة متوازية مع الجانب الأيسر والأيمن من موقف السيارة.

5. وعندما تصبح متوازية، قم بوضع الإطارات في وضع مستقيم وارجع بسيارتك للخلف ببطء في موقف السيارة. استمر في فحص المنطقة المحيطة بالسيارة واوقف السيارة في أفضل وضع ممكن. (إذا كان موقف السيارات به خطوط تقسيمية، تفقد ما إذا كانت الخطوط الإرشادية لعرض السيارة متوازية مع هذه الخطوط.)





   1. (حالة شاشة العرض)

   2. (حالة السيارة)

6. عند تحريك ذراع نقل الحركة (ناقل الحركة اليدوي) أو ذراع الاختيار (ناقل الحركة التلقائي) من وضع الرجوع للخلف (R) إلى وضع آخر لذراع نقل الحركة (ناقل حركة يدوي) أو لذراع الاختيار (ناقل حركة تلقائي)، تعود الشاشة إلى شاشة العرض السابقة.



---

حيث أنه قد يكون هناك اختلاف ما بين الصورة المعروضة، كما هو موضح أدناه، وبين الظروف الفعلية عندما تقوم بصف السيارة، فتأكد دوما من توافر الأمان في مؤخرة السيارة والمنطقة المحيطة مباشرة بتفحصها بعينيك.

• في صورة موقف السيارة (أو الجراج) المعروضة على الشاشة، قد تبدو النهاية الخلفية وخطوط الإرشاد للمسافة متراصة على الشاشة، إلا أنها قد لا تكون فعليا متراصة على أرض الواقع.

• عندما تقوم بصف السيارة في موقف سيارات به خط تقسيم يقع في جانب واحد فقط من موقف السيارة، فإن خط التقسيم وخط الإرشاد الخاص بعرض السيارة قد يظهرا متراصان على الشاشة، ولكنهما قد لا يكونا فعلياً متراصين على أرض الواقع.

إغلاق الملاحظة

عرض الملاحظة

النوع الذي يعرض خطوط الإرشاد الثابتة



---

الصور التي تُعرض على الشاشة من كاميرا الانتظار الخلفية صور معكوسة (صور مرايا).

إغلاق الملاحظة

عرض الملاحظة

1. قم بتحويل ذراع نقل الحركة (ناقل الحركة اليدوي) أو ذراع الاختيار (ناقل الحركة التلقائي) إلى وضع الرجوع للخلف (R) لتبديل الشاشة إلى شاشة عرض الرؤية الخلفية.

2. بعد التأكد من الظروف المحيطة، قم بتحريك السيارة للخلف.





   1. (حالة شاشة العرض)

   2. (حالة السيارة)

3. عندما تبدأ سيارتك في دخول موقف السيارة استمر في الرجوع للخلف ببطء بحيث تكون المسافة بين خطوط عرض السيارة وجوانب موقف السيارة في اليسار واليمين متساوية تقريبا.

4. استمر في ضبط عجلة القيادة حتى تكون الخطوط الإرشادية لعرض السيارة متوازية مع الجانب الأيسر والأيمن من موقف السيارة.

5. وعندما تصبح متوازية، قم بوضع الإطارات في وضع مستقيم وارجع بسيارتك للخلف ببطء في موقف السيارة. استمر في فحص المنطقة المحيطة بالسيارة واوقف السيارة في أفضل وضع ممكن. (إذا كان موقف السيارات به خطوط تقسيمية، تفقد ما إذا كانت الخطوط الإرشادية لعرض السيارة متوازية مع هذه الخطوط.)





   1. (حالة شاشة العرض)

   2. (حالة السيارة)

6. عند تحريك ذراع نقل الحركة (ناقل الحركة اليدوي) أو ذراع الاختيار (ناقل الحركة التلقائي) من وضع الرجوع للخلف (R) إلى وضع آخر لذراع نقل الحركة (ناقل حركة يدوي) أو لذراع الاختيار (ناقل حركة تلقائي)، تعود الشاشة إلى شاشة العرض السابقة.



---

حيث أنه قد يكون هناك اختلاف ما بين الصورة المعروضة، كما هو موضح أدناه، وبين الظروف الفعلية عندما تقوم بصف السيارة، فتأكد دوما من توافر الأمان في مؤخرة السيارة والمنطقة المحيطة مباشرة بتفحصها بعينيك.

• في صورة موقف السيارة (أو الجراج) المعروضة على الشاشة، قد تبدو النهاية الخلفية وخطوط الإرشاد للمسافة متراصة على الشاشة، إلا أنها قد لا تكون فعليا متراصة على أرض الواقع.

• عندما تقوم بصف السيارة في موقف سيارات به خط تقسيم يقع في جانب واحد فقط من موقف السيارة، فإن خط التقسيم وخط الإرشاد الخاص بعرض السيارة قد يظهرا متراصان على الشاشة، ولكنهما قد لا يكونا فعلياً متراصين على أرض الواقع.

إغلاق الملاحظة

عرض الملاحظة

هناك بعض الاختلاف الذي يحدث بين الطريق الفعلي والطريق الذي يظهر على الشاشة. ومن الممكن أن يؤدي هذا الاختلاف في الرسم المنظور للمسافة إلى وقوع حوادث. يرجى ملاحظة الظروف التالية التي قد تؤدي إلى اختلاف في الرسم المنظور للمسافة.

عندما تميل السيارة بسبب وزن الركاب والحمولة التي تقلها

عندما تنخفض مؤخرة السيارة، تظهر الأشياء المعروضة على الشاشة أبعد من المسافة الفعلية.

1. الكائن

2. التباين

عند وجود طريق شديد الانحدار خلف السيارة

عند وجود طريق شديد الانحدار (منحدر سفلي) خلف السيارة، فإن الأشياء المعروضة على الشاشة تظهر أبعد (منحدر سفلي: أقرب) من المسافة الفعلية.

1. يظهر أبعد من المسافة الفعلية

2. يظهر أقرب من المسافة الفعلية

3. المسافة بين السيارة والكائن المعروض على الشاشة.

4. المسافة الفعلية بين السيارة والكائن.

5. الكائن في الموضع الفعلي

6. الكائن على الشاشة

جسم ثلاثي الأبعاد في مؤخرة السيارة

حيث أن خطوط إرشاد المسافة يتم عرضها بناء على سطح مستوي، فإن المسافة إلى الجسم ثلاثي الأبعاد المعروضة على الشاشة تختلف عن المسافة الفعلية.

1. (مثال للعرض)

2. (الوضع الفعلي)

3. المسافة المستشعرة على الشاشة أ>ب>ج

4. (المسافة الفعلية) ب>ج=أ

(النوع الذي يعرض الخطوط الإرشادية للمسار المتوقع للسيارة)

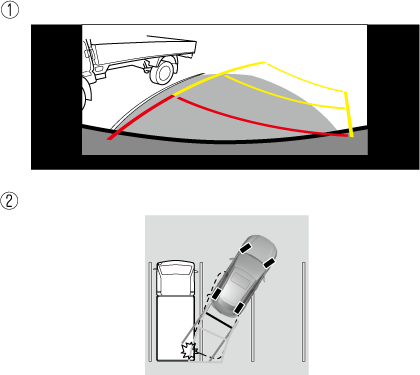

عند الرجوع بالسيارة للخلف بالقرب من جسم ثلاثي الأبعاد

عند الرجوع للخلف بجوار جسم بارز، فإن السيارة قد ترتطم بالجسم حتى إذا لم تظهر على الشاشة ملامسة هذا الجسم البارز للمسار المتوقع. موضع الجسم المعروض على الشاشة يختلف عن الموضع الفعلي لأن خطوط المسار المتوقع المعروض على الشاشة يتم عرضها اعتماداً على سطح الطريق الأفقي. عند الرجوع بالسيارة للخلف بجوار جسم بارز، عليك بالتأكد من الأوضاع خلف السيارة وبجوارها باستخدام عينيك مباشرة.

1. (مثال للعرض)

2. (المشهد الفعلي)
