الإطار المفرغ من الهواء
تخزين الإطار الإضافي والأدوات
يخزن الإطار الإضافي والأدوات في المواضع الموضحة بالرسم.
المرفاع
لإخراج المرفاع
-
اضبط ظهور مقاعد الصف الثالث على أوضاع القيادة على الطريق.
-
ارفع رفّ الأمتعة.
-
ارفع رفّ الأمتعة قليلاً بينما تقوم بجذبه نحوك، ثم أدخل الحافة السفلى في الحاملات.
-
فكّ الغطاء الموجود في الجانب الأيمن.
-
انزع الصندوق الفرعي للحمولة.
-

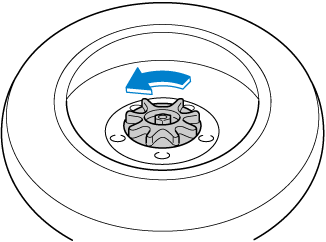

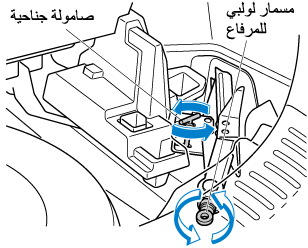

قم بتدوير المسمار اللولبي للمرفاع والصامولة الجناحية عكس اتجاه عقارب الساعة.
لتأمين المرفاع
-
أدخل الصامولة المجنحة في المقبس مع جعل المسمار اللولبي للمرفاع مشيراً للخلف ولف الصامولة المجنحة في اتجاه عقارب الساعة لربطها مؤقتاً.
-
قم بإحكام إغلاق المسمار اللولبي للمرفاع باتجاه عقارب الساعة.
-
لف الصامولة المجنحة بالكامل لتأمين المرفاع.
إذا لم يكن المرفاع مثبتاً بالكامل فقد يتحرك أثناء القيادة. تأكد أن المسمار اللولبي للمرفاع قد تم تثبيته بشكل كافٍ.
الصيانة
-
حافظ على المرفاع نظيفا دائما.
-
تأكد من أن الأجزاء المتحركة خالية من الاتساخ أو الصدأ.
-
تأكد من أن سن اللولب مشحم بصورة كافية.
الإطار الاحتياطي
تغيير الإطار المفرغ من الهواء
إذا حدث أي من التالي أثناء القيادة، فقد يشير إلى أن الإطار مفرغ من الهواء.
-
يصعب توجيه السيارة.
-
تبدأ السيارة في الاهتزاز بشكل زائد.
-
تتجه العجلات في اتجاه واحد.
إذا كان لديك إطار مفرغ من الهواء، فقم بالقيادة ببطء إلى مكان مستو حائدا عن الطريق وخارج مسار المرور لتغيير الإطار.
حيث إن من الخطورة الوقوف بالسيارة في مسار المرور أو في وسط طريق مزدحم.
تأكد من اتباع تعليمات تغيير الإطار:
يعتبر تغيير الإطار إذا لم يتم ذلك على نحو صحيح شيئاً خطيراً. فقد يمكن أن تنزلق السيارة من فوق المرفاع وتتسبب في إصابة خطيرة لأي شخص.
يجب أن لا يقوم أي شخص بوضع أي جزء من جسده تحت سيارة مرفوعة باستخدام رافعة.
لا تدع أحداً مطلقاً داخل السيارة التي ترتكز على مرفاع:
من الخطورة السماح لأي شخص بالمكوث في السيارة التي ترتكز على مرفاع. حيث يمكن أن يتسبب الراكب في انزلاق السيارة من على المرفاع مما ينتج عنه إصابة خطيرة.
-
قف بالسيارة على سطح مستو وصلب بعيدا عن يمين الطريق وقم بتأمين فرملة الانتظار بإحكام.
-
قم بتحويل السرعة إلى موضع الانتظار (P) وأطفئ المحرك.
-
قم بتشغيل وماض التحذير من الخطر.
-
اطلب من كل من يتواجد في داخل بالسيارة أن يخرج منها وأن يبتعد عنها وعن حركة المرور.
-
فك المرفاع، والأدوات، والإطار الاحتياطي (بحث).
-

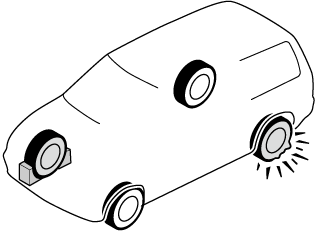

احجز العجلة بشكل مائل في عكس اتجاه الإطار المفرغ من الهواء. عند إجراء حجز العجلة ضع كتلة أمام الإطار وخلفه.
عند حجز الإطار، استخدم صخوراً أو كتلاً خشبية بحجم كاف، إن أمكن، لتثبيت الإطار في مكانه.
فكّ الإطار المفرغ من الهواء
عند رفع سيارة لأعلى باستخدام المرفاع، حرّك ذراع ناقل الحركة دائمًا إلى الترس الأول أو الوضع R (بالنسبة للسيارات ذات ناقل الحركة اليدوي) أو انقل ذراع الاختيار إلى الوضع P (بالنسبة للسيارات ذات ناقل الحركة التلقائي)، وعشق فرامل الانتظار، ثم ضع حواجز العجلات بطريقة مائلة في مقابل المرفاع:
ينطوي تغيير إطار فارغ دون استخدام حواجز العجلات على خطورة نظرًا لأن السيارة قد تتحرك ويسقط المرفاع حتى مع تحديد ذراع ناقل الحركة عند الترس الأول أو الوضع R، أو ذراع الاختيار عند الوضع P، ما قد يتسبب في التعرض لحادث.
-

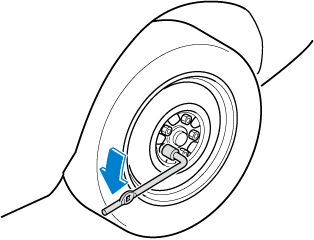

فك صواميل العجلة بلفها عكس اتجاه عقارب الساعة لفة واحدة لكل صامولة، ولكن لا تفك أي صامولة للعجلة حتى تقوم برفع الإطار من على الأرض.
-
ضع الرافعة على الأرض.
-

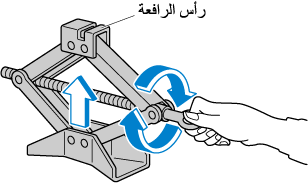

قم بإدارة الرافعة اللولبية في الاتجاه المبين في الشكل واضبط وضع رأس الرافعة حتى تكون قريبة من نقطة رفع السيارة لأعلى.
-
ضع المرفاع في الموضع المخصص للرفع الأقرب للإطار الجاري فكه.
(رفع السيارة من الأمام بالمرفاع)

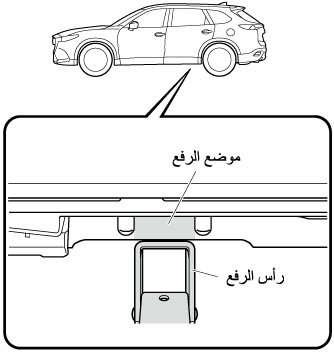

ضع التجويف الموجود أعلى رأس المرفاع في زاوية قائمة داخل مركز البروز التوضيحي الذي يشير إلى موضع الرفع لأعلى المحدد الأقرب إلى السيارة من الأمام.
عليك دوماً بوضع المرفاع في موضع الرفع المحدد المبين في الشكل بالطريقة الصحيحة.
(رفع السيارة من الخلف بالمرفاع)
ضع التجويف الموجود أعلى رأس المرفاع في زاوية قائمة بين الأجزاء البارزة التوضيحية التي تشير إلى موضع الرفع لأعلى المحدد.
-
استمر في رفع رأس الرافعة بالتدريج بتدوير البرغي بيديك إلى أن يدخل رأس الرافعة في موضع الرفع.
استخدم وضعي الرفع الأمامي والخلفي فقط الموصى بهما في هذا الدليل:
من الخطورة أن تحاول رفع السيارة في أوضاع غير الأوضاع التي يوصى بها في هذا الدليل. يمكن أن تنزلق السيارة من فوق المرفاع وتتسبب في إصابة أي شخص إصابة خطيرة أو حتى تودي بحياته. استخدم وضعي الرفع الأمامي والخلفي فقط الموصى بهما في هذا الدليل.
لا تقم برفع السيارة في موضع آخر بخلاف نقطة الرفع المحددة ولا تضع أي شيء على الرافعة أو تحتها:
من الخطورة رفع السيارة من نقطة آخرى بخلاف نقطة الرفع المحددة أو وضع أشياء على الرافعة أو تحتها حيث أن ذلك قد يؤدي إلى تشويه بدن السيارة أو قد تسقط السيارة عن الرافعة ويتسبب ذلك في وقوع حادث.
استخدم المرفاع المرفق مع سيارة مازدا:
كذلك من الخطورة استخدام مرفاع غير مصمم للاستخدام في سيارة مازدا. يمكن أن تنزلق السيارة من فوق المرفاع وتصيب أي إصابة خطيرة.
يحظر وضع أي أجسام أسفل المرفاع:
يشكل رفع السيارة خطورة بالغة عندما يكون هناك جسم ما أسفل المرفاع. يمكن أن ينزلق المرفاع ويصيب أي شخص إصابة خطيرة أو من جراء انقلاب السيارة.
عند رفع رأس المقبس إلى موضع القبس ومحاذاة الأخدود في رأس المقبس مع القضيب تحت هيكل السيارة، سوف يلامس الجزء العلوي من رأس المقبس الجزء السفلي للسيارة دون أن يلامس القضيب قاع الأخدود.
-
أدخل ذراع المرفاع وثبت مفتاح العجلات في مرفاع الإطار.
-
أدر يد المرفاع في اتجاه عقارب الساعة وارفع السيارة لأعلى بدرجة كافية بحيث يمكنك تركيب الإطار الاحتياطي. قبل فك صواميل العجلة، تأكد من أن سيارة مازدا الخاصة بك ثابتة في مكانها وأنها لا يمكن أن تنزلق أو تتحرك.
لا تقم برفع السيارة إلى مستوى أعلى من اللازم:
من الخطورة رفع السيارة إلى مستوى أعلى من اللازم فقد يؤدي هذا إلى ترنح السيارة ويتسبب في وقوع حادث.
لا تبدأ تشغيل المحرك ولا تهز السيارة أثناء رفعها:
من الخطورة تشغيل محرك السيارة أو هز السيارة أثناء رفعها فقد يؤدي هذا إلى وقوع السيارة عن الرافعة و يؤدي إلى وقوع حادث.
لا تنزل تحت السيارة على الإطلاق أثناء رفعها:
من الخطورة نزولك تحت السيارة أثناء رفعها فقد يؤدي هذا إلى الوفاة أو وقوع إصابة خطيرة في حالة سقوط السيارة عن الرافعة.
-
فك صواميل العجلة بإدارتها عكس اتجاه عقارب الساعة، ثم فك العجلة والغطاء الأوسط.
تركيب الإطار الاحتياطي
-

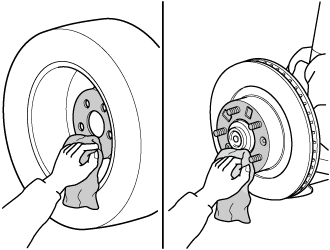

استخدم قطعة قماش لإزالة الأتربة والأوساخ من على أسطح تركيب العجلة ومحور العجلة (الصرة)، بما في ذلك مسامير محور العجلة (الصرة).
تأكد من أن أسطح تركيب العجلة، ومحور العجلة (الصرة) وصواميل العجلة نظيفة قبل تغيير الإطارات أو استبدالها:
من الخطورة، عند تغيير أو استبدال الإطار، ألا تزيل الأتربة والأوساخ من على أسطح تركيب العجلة، ومحور العجلة (الصرة) ومسامير محور العجلة (الصرة). يمكن أن تنفك الصواميل أثناء القيادة وتسبب انفلات الإطار، مما ينتج عنه وقوع حادث.
-
تركيب الإطار الاحتياطي.
-

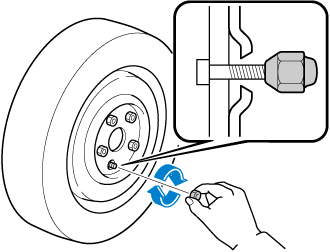

احرص عند تركيب صواميل العجلة أن تكون الحافة المشطوفة للداخل، وأحكم ربطها يدوياً.
لا تضع زيتاً أو شحم على صواميل ومسامير العجلة ولا تحكم ربط صواميل العجلة أكثر من عزم الربط الموصى به:
فمن الخطورة وضع الزيت أو الشحم على صواميل ومسامير العجلة. يمكن أن تنفك الصواميل أثناء القيادة وتسبب انفلات الإطار، مما ينتج عنه وقوع حادث. علاوة على ذلك، يمكن أن تتلف صواميل ومسامير العجلة إذا أحكم ربطها أكثر من اللازم.
-
أدر مفتاح العجلات عكس اتجاه عقارب الساعة وأخفض السيارة.إلى الأرض.
-

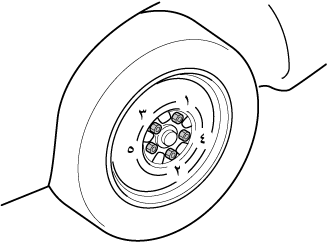

استخدم مفتاح العجلات لإحكام ربط الصواميل بالترتيب المبين.
إذا كنت غير متأكد من مدى الإحكام الذي ينبغي ربط الصواميل به، اطلب من فني إصلاح متخصص أن يفحصها، ونوصي بمراجعة فني إصلاح معتمد لدي شركة مازدا.
عزم إحكام ربط الصامولة
نيوتن متر (كجم قوة متر، قدم رطل قوة)
108―147 (12―14, 80―108)
احرص دائماً على إحكام ربط صواميل العجلة بشكل ثابت أو على نحو صحيح:
من الخطورة أن تكون صواميل العجلة غير محكمة الربط على النحو الصحيح أو سائبة. فقد تتأرجح العجلة أو تنفصل من مكانها. قد يؤدي ذلك إلى فقدان السيطرة على السيارة، مما يتسبب في وقوع حادث خطير.
تأكد من إعادة تركيب نفس الصواميل التي قمت بفكها أو استبدلها بصواميل مترية من نفس التهيئة:
نظراً لأن تسنين مسامير وصواميل العجلة الموجودة في سيارة مازدا الخاصة بك يقاس بالنظام المتري، فمن الخطورة أن تستخدم صواميل لا تخضع للقياس المتري. إذا استخدمت مسمار غير مقاس بالنظام المتري، لن يثبت العجلة ويمكن أن يتلف المسمار، مما قد يسبب انزلاق العجلة وينتج عنه وقوع حادث.
-
(السيارات المزودة بمكبر صوت فرعي)

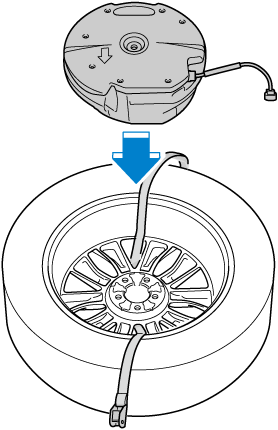

قم بربط مكبر الصوت الفرعي بإحكام بالإطار المفرغ من الهواء باستخدام حزام الإطار المفرغ.
-
قم بتمرير حزام الإطار المفرغ وسط عجلة الإطار المفرغ.
-
ثبت مكبر الصوت الفرعي بالإطار المفرغ.
-

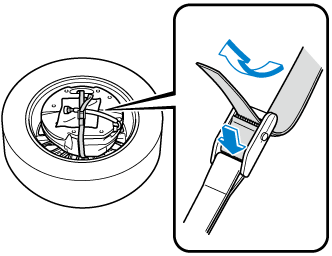

قم بتمرير حزام الإطار المفرغ من خلال الأبزيم.
-

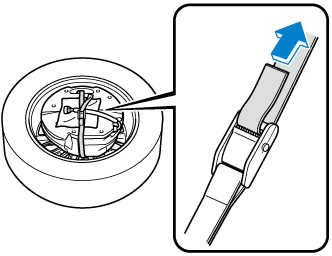

اسحب طرف حزام الإطار المفرغ وقم بتثبيت مكبر الصوت الفرعي ومجموعة الأسلاك الكهربائية في الإطار المفرغ.
عندما تقوم بجذب حزام الإطار المفرغ، قم بلف الأبزيم بقطعة من القماش. فإذا تلامس الأبزيم مع مكبر الصوت الفرعي مباشرة، قد يتعرض مكبر الصوت الفرعي للتلف.
-
-

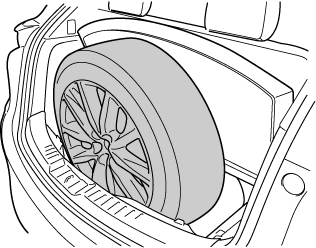

ضع الإطار المفرغ في مقصورة الأمتعة بحيث يكون متكأً على رفّ الأمتعة.
اطوي قطعة قماش وضعها بين الإطار المفرغ وكسوة السيارة. فإذا تلامس الإطار المفرغ مع كسوة السيارة مباشرة، قد تتعرض كسوة السيارة للتلف.
-
اغلق باب صندوق الأمتعة ببطء وتأكد أثناء غلقه أن كسوة باب صندوق الأمتعة لا تلامس الإطار المفرغ.
إذا تلامست كسوة باب صندوق الأمتعة مع الإطار المفرغ، قم بتعديل موضع الإطار المفرغ.
-
تأكد من أن باب صندوق الأمتعة مغلق بإحكام.
-
تحقق من ضغط نفخ الإطار.
راجع جداول المواصفات في (بحث).
-
قم بإصلاح الإطار المفرغ من الهواء أو استبداله بأسرع ما يمكن.
احذر السير بالسيارة على إطارات ذات ضغط هواء غير مضبوط:
من الخطورة القيادة عندما يكون ضغط الهواء في الإطارات غير مضبوط. يمكن أن تؤثر الإطارات ذات الضغط غير المضبوط على القيادة وتسبب وقوع حادث. وعند إجراء الفحص الدوري لضغط هواء الإطارات، افحص الإطار الاحتياطي أيضاً.
لمنع صدور صوت قعقعة من المرفاع والأدوات، قم بتخزينهم في موضعهم بشكل صحيح.
