Monitor retrovisor
Monitor retrovisor (Algunos Modelos)
El monitor retrovisor le brinda imágenes visuales de la parte de atrás del vehículo al dar marcha atrás.
Siempre conduzca confirmando la seguridad de la parte trasera y las condiciones en los alrededores mirando directamente con sus ojos:
Dar marcha atrás con el vehículo sólo mirando por la pantalla es peligroso pues puede provocar un accidente o un choque con un objeto. El monitor retrovisor es sólo un dispositivo de ayuda visual para dar marcha atrás con el vehículo. Las imágenes en la pantalla pueden ser diferentes de las condiciones reales.
-
No use el monitor retrovisor en las siguientes condiciones: Usar el monitor retrovisor bajo las siguientes condiciones es peligroso y puede resultar en heridas o daños al vehículo o ambos.
-
Superficies cubiertas de hielo o nieve.
-
Cadenas para nieve o neumático de repuesto temporario instalados.
-
La compuerta trasera no está bien cerrada.
-
El vehículo se encuentra sobre una superficie inclinada.
-
-
Cuando la exhibición está fría, las imágenes moverse a través del monitor o la pantalla y pueden ser más tenues que lo habitual, lo que puede dificultar la confirmación de los alrededores del vehículo. Conduzca siempre confirmando la seguridad de la parte trasera y las condiciones en los alrededores mirando directamente con sus ojos.
-
No aplique demasiada fuerza en la cámara. La posición y el ángulo de la cámara pueden ser diferentes.
-
No lo desarme, modifique ni desmonte ya que podría alterar su impermeabilidad.
-
La cubierta de la cámara es de plástico. No aplique agentes desengrasantes, solventes orgánicos, ceras ni agentes de recubrimiento de vidrios a la cubierta de la cámara. Si salpica algo en la cubierta, límpiela inmediatamente con un paño suave.
-
No frote con fuerza con abrasivos o un cepillo duro la cubierta de la cámara. La cubierta o la lente de la cámara se podrían rayar, lo que afectaría a las imágenes.
-
Si el agua, nieve o barro salpica la lente de la cámara, límpiela usando un paño suave. Si resulta difícil de limpiar, use un detergente suave.
-
Si la temperatura de la cámara cambia rápidamente (caliente a frío, frío a caliente), el monitor retrovisor podría no funcionar correctamente.
-
Al cambiar los neumáticos, consulte a un técnico experto, le recomendamos un técnico autorizado Mazda. Cambiar los neumáticos puede resultar en la desviación de las líneas de guía que aparecen en la pantalla.
-
Si la parte delantera, lateral o trasera del vehículo se ve envuelta en un choque, la alineación de la cámara de estacionamiento para ver hacia atrás (ubicación, ángulo de instalación) se puede ver desviada. Siempre consulte a un técnico experto, le recomendamos que haga inspeccionar el vehículo por un técnico autorizado Mazda.
-
Si en la exhibición se indica "No hay señal de video disponible" podría haber un problema con la cámara. Solicite la inspección de su vehículo a un técnico experto, le recomendamos un técnico autorizado Mazda.

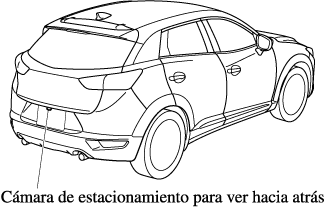

Ubicación de la cámara de estacionamiento para ver hacia atrás
Cambio a exhibición de monitor retrovisor
Mueva la palanca de cambios/palanca selectora a R con el conmutador de arranque en ON para cambiar la visualización a la visualización de monitor retrovisor.
Cuando se mueve la palanca de cambios/palanca selectora de la posición R a otra posición de la palanca de cambio, la pantalla vuelve a la visualización anterior.

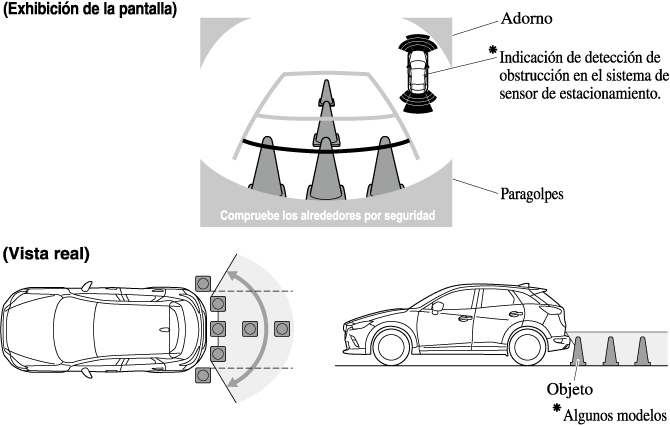

Rango exhibible en la pantalla
Visualización de la pantalla
Las líneas de guía que indican el ancho del vehículo (amarillo) se muestran en la pantalla como una referencia al ancho aproximado del vehículo en comparación con el ancho del espacio de estacionamiento en el que se pretende entrar.
Use esta visualización para estacionar su vehículo en un estacionamiento o garaje.
-
Líneas de guía de ancho del vehículo (amarillo)
Estas líneas de guía sirven como una referencia para el ancho aproximado del vehículo.
-
Líneas de guía de distancia.
Estas líneas de guía indican la distancia aproximada a un punto medido desde la parte trasera del vehículo (desde el extremo del paragolpes).
-
Las líneas roja y amarilla indican los puntos aproximadamente a 50 cm para la línea roja y 100 cm para la línea amarilla desde el parachoques trasero (en el punto central de cada una de las líneas).
-
Las líneas de guía en la pantalla son líneas fijas. No están sincronizadas con el giro del volante realizado por el conductor. Siempre tenga cuidado y verifique el área hacia atrás del vehículo y el área alrededor directamente con sus ojos al dar marcha atrás.
Funcionamiento del monitor retrovisor
El funcionamiento del monitor retrovisor al dar marcha atrás con el vehículo varía dependiendo de las condiciones del tráfico, la calzada y el vehículo. El movimiento del volante y la coordinación también varía con las condiciones, por eso, confirme las condiciones de los alrededores visualmente y mueva el volante de acuerdo con esas condiciones.
Tenga en cuenta las precauciones anteriores antes de usar el monitor retrovisor.
Las imágenes exhibidas en el monitor de la cámara de estacionamiento para ver hacia atrás son imágenes invertidas (imágenes en espejo).
-
Mueva la palanca de cambios/palanca selectora a la posición R para cambiar la visualización a la pantalla del exhibición a la pantalla del monitor retrovisor.
-
Tras confirmar las condiciones de las inmediaciones, dé marcha atrás con el vehículo.
-

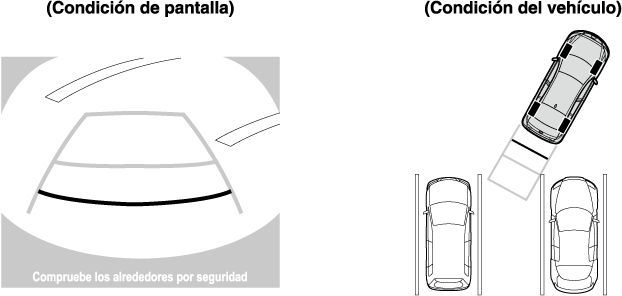

Después de que su vehículo empiece a entrar en el espacio de estacionamiento, continúe lentamente marcha atrás de manera que la distancia entre las líneas de ancho del vehículo y los lados del espacio de estacionamiento a la izquierda y la derecha sean aproximadamente iguales.
-

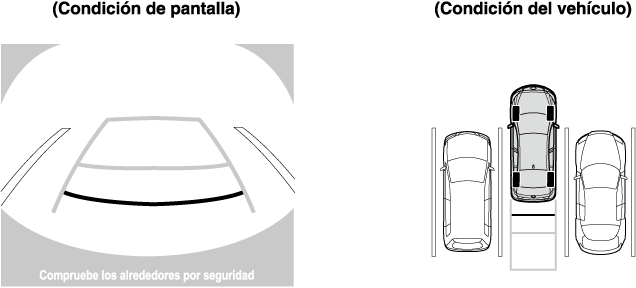

Continúe ajustando el volante hasta que las líneas de guía de ancho del vehículo estén paralelas a los lados izquierdo y derecho del espacio de estacionamiento.
-
Una vez que estén paralelas, enderece las ruedas y continúe marcha atrás lentamente en el espacio de estacionamiento. Continúe verificando los alrededores del vehículo y luego detenga el vehículo en la mejor posición posible.
-
Cuando se mueve la palanca de cambios/palanca selectora de la posición R a otra posición de la palanca de cambio, la pantalla vuelve a la visualización anterior.
-
Si el espacio de estacionamiento tiene líneas de división, enderece las ruedas cuando las líneas de guía de ancho del vehículo estén paralelas entre sí.
-
Debido a que puede haber una diferencia entre la imagen exhibida, como la indicada a continuación, y las condiciones reales al estacionar, siempre verifique la seguridad en la parte trasera del vehículo y el área alrededor directamente con sus ojos.
-
En la imagen del espacio de estacionamiento (o garaje) mostrado en la pantalla, incluso si la parte trasera y las líneas de guía de distancia aparecen alineadas en el monitor, podrían no estar realmente alineadas en el suelo.
-
Cuando estacione en un espacio con una línea divisoria solo de un lado del espacio de estacionamiento, la línea de división y la línea de guía del ancho del vehículo pueden aparecer alineadas en el monitor, pero realmente no estar alineadas con el suelo.
-
-
Variación entre las condiciones reales del camino y la imagen exhibida
Ocurren algunas variaciones entre el camino real y el camino exhibido. Esas variaciones en la perspectiva de la distancia puede llevarle a un accidente. Tenga en cuenta que las siguientes condiciones pueden producir una variación en la perspectiva de la distancia.

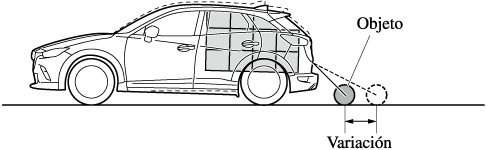

Cuando el vehículo está inclinado debido al peso de los pasajeros y la carga
Cuando la parte trasera del vehículo está baja, el objeto exhibido en la pantalla aparece más lejos que la distancia real.

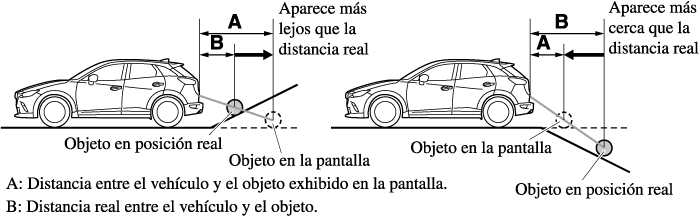

Cuando hay una cuesta pronunciada detrás del vehículo
Cuando hay una subida (bajada) pronunciada detrás del vehículo, el objeto mostrado en la pantalla aparece más lejos (bajada: más cerca) que la distancia real.

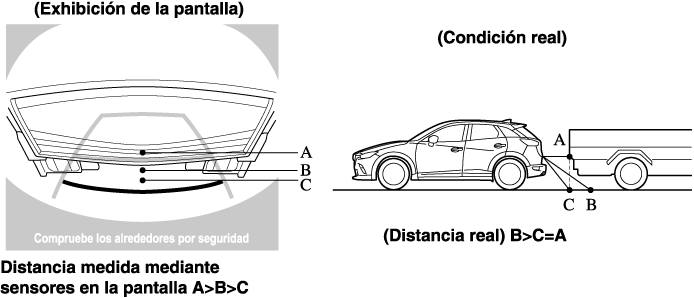

Objeto tridimensional en la parte de atrás del vehículo
Debido a que se exhiben las líneas de guía de distancia basándose en una superficie plana, la distancia al objeto tridimensional exhibido en la pantalla es diferente de la distancia real.
Ajuste de calidad de imagen
Ajuste siempre la calidad de la imagen del monitor retrovisor con el vehículo estacionado:
No ajuste la calidad de la imagen del monitor retrovisor mientras conduce el vehículo. Ajustar la calidad de la imagen del monitor retrovisor como el brillo, contraste, color y tinte mientras conduce el vehículo es peligroso pues puede distraer su atención de la conducción del vehículo lo cual puede resultar en un accidente.
El ajuste de la calidad de la imagen se debe realizar mientras la palanca de cambio/palanca selectora están en marcha atrás (R).
Se pueden realizar cuatro ajustes incluyendo brillo, contraste, tinte, y color. Al ajustar, ponga suficiente atención a los alrededores del vehículo.
-
Seleccione el icono
en la pantalla para mostrar las pestañas. -
Seleccione el ítem de lengüeta deseado.
-
Ajuste el brillo, contraste, tinte y color usando el deslizador.
Si necesita reponer, oprima el botón de reposición.
-
Seleccione el icono
en la pantalla para cerrar la pestaña.
