Mantenimiento y cuidadoMantenimiento del propietarioFusibles

Descripción del panel de fusibles

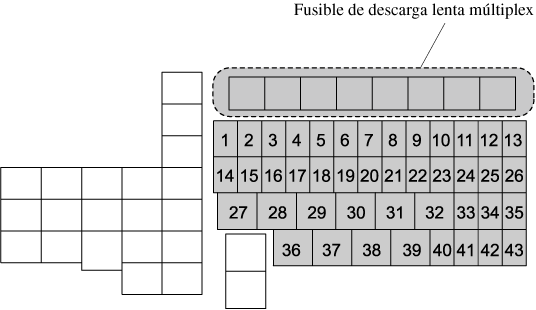

Bloque de fusibles (Compartimiento del motor)



DESCRIPCIÓN

CAPACIDAD DEL FUSIBLE

CIRCUITO PROTEGIDO

1

FOG

15 A

Faros antiniebla delanteros (Algunos Modelos)

2

H/L HI

20 A

Luces de carretera

3

H/CLEAN

20 A

Lavador de faros (Algunos Modelos)

4

STOP

10 A

Luces de freno, Faro antiniebla trasero (Algunos Modelos)

5

ROOM

15 A

Luz en el techo

6

7,5 A

Sistema de control del motor (Algunos Modelos)

7

FUEL WARM

15 A

Calentador de combustible (Algunos Modelos)

8

HAZARD

25 A

Destelladores de aviso de peligro, señales de viraje

9

ABS/DSCS

30 A

ABS, sistema de control de estabilidad dinámica (Algunos Modelos)

10

METER2

7,5 A

―

11

AUDIO2

7,5 A

Sistema de audio (Algunos Modelos)

12

BOSE

25 A

Modelo equipado con sistema de sonidos Bose® (Algunos Modelos)

13

AUDIO1

15 A

Sistema de audio (Algunos Modelos)

14

FUEL PUMP

15 A

Sistema de combustible (Algunos Modelos)

15

HID R DRL

15 A

Faro (Derecha)*1

16

AT PUMP

15 A

Sistema de control de transmisión (Algunos Modelos)

17

HORN

15 A

Bocina

18

TAIL

15 A

Luces de cola, luces de placa de matrícula, luces de posición

19

ST HEATER

15 A

Volante calefaccionado (Algunos Modelos)

20

AT

15 A

Sistema de control de transmisión

21

R.WIPER

15 A

Limpiador de luneta trasera (Algunos Modelos)

22

A/C

7,5 A

Acondicionador de aire

23

ENGINE3

15 A

Sistema de control del motor

24

ENGINE2

15 A

Sistema de control del motor

25

ENGINE1

15 A

Sistema de control del motor

26

GLOW SIG

5 A

Sistema de control del motor (Algunos Modelos)

27

EVVT

20 A

Sistema de control del motor (Algunos Modelos)

28

WIPER

20 A

Limpiador y lavador de parabrisas

29

DCDC REG

30 A

Para proteger varios circuitos (Algunos Modelos)

30

EPB L

FUEL.P2

30 A

Freno de mano eléctrico (Izquierdo) (Algunos Modelos)

31

ADD FAN DE

40 A

Ventilador del enfriamiento (Algunos Modelos)

32

P.WINDOW1

30 A

Elevalunas eléctricos

33

H/L LOW R

15 A

Faro - luz de cruce (Derecha)*2

34

H/L LOW L HID L

15 A

Faro (Izquierda)*1, faro - luz de cruce (Izquierda)*2

35

METER1

10 A

Grupo de instrumentos

36

IG2

30 A

Para proteger varios circuitos

37

EPB R

LPG

30 A

Freno de mano eléctrico (Derecha) (Algunos Modelos)

38

FUEL.P3

FAN DE

40 A

Sistema de combustible (Algunos Modelos)

39

DCDC DE

40 A

Para proteger varios circuitos (Algunos Modelos)

40

SRS1

7,5 A

Bolsa de aire

41

ENGINE. IG1

15 A

Sistema de control del motor

42

C/U IG1

15 A

Para proteger varios circuitos

43

METER3

10 A

Grupo de instrumentos (Algunos Modelos)

  1. Con faros LED

  2. Con faros halógenos

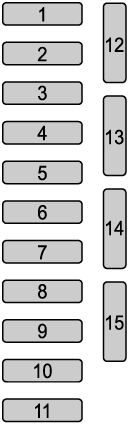

Bloque de fusibles (Lado izquierdo)



DESCRIPCIÓN

CAPACIDAD DEL FUSIBLE

CIRCUITO PROTEGIDO

1

P.WINDOW3

P.SEAT D

30 A

Asiento de ajuste eléctrico (Algunos Modelos)

2

D.LOCK

25 A

Cerraduras de puertas eléctricas

3

P.WINDOW2

25 A

Elevalunas eléctricos

4

SEAT WARM

20 A

Calefacción del asiento (Algunos Modelos)

5

R.OUTLET3

15 A

―

6

SRS2/ESCL

15 A

Bloqueo electrónico de dirección

7

SUNROOF

10 A

Techo solar (Algunos Modelos)

8

M.DEF

7,5 A

Desempañador de espejo (Algunos Modelos)

9

R.OUTLET1

15 A

Conectores de accesorios (Algunos Modelos)

10

MIRROR

7,5 A

Espejo con control eléctrico

11

F.OUTLET

15 A

Conectores de accesorios

12

ABS IG

AT IND

7,5 A

Indicador de cambio de transmisión automática (Algunos Modelos)

13

SRS1

7,5 A

―

14

METER1

10 A

―

15

C/U IG1

15 A

―
