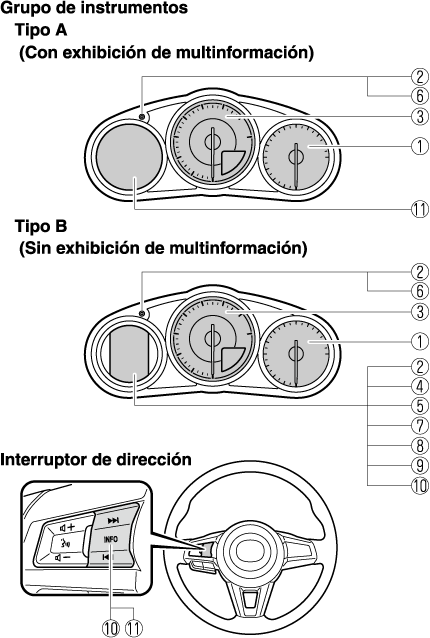

Tablero de instrumentos y pantalla
Medidores e indicadores
- Velocímetro
- Cuentakilómetros total, cuentakilómetros parcial y selector de cuentakilómetros parcial
- Tacómetro
- Medidor de temperatura del refrigerante del motor
- Medidor de combustible
- Iluminación del grupo de instrumentos
- Visualización de temperatura exterior
- Visualización del limitador ajustable de la velocidad (ASL)
- Exhibición de ajuste de velocidad de vehículo de control de crucero
- Ordenador de abordo e interruptor INFO
- Visualizador multinformación e interruptor INFO
Velocímetro
El velocímetro muestra la velocidad del vehículo.

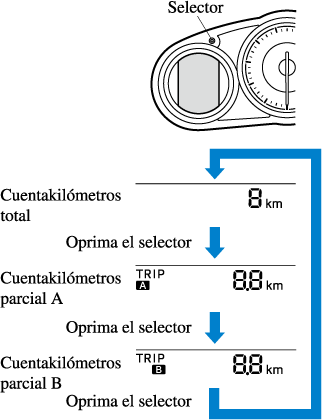

Cuentakilómetros total, cuentakilómetros parcial y selector de cuentakilómetros parcial (Sin visualizador multinformación)

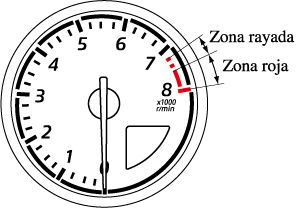

Tacómetro
El tacómetro indica el régimen del motor en miles de revoluciones por minuto (r/min).
No haga funcionar el motor con la aguja del tacómetro en la ZONA ROJA.
De lo contrario se dañará el motor.
Cuando la aguja del tacómetro entra en la ZONA RAYADA, esto indica al conductor que se debe hacer el cambio antes de entrar en la ZONA ROJA.
Medidor de temperatura de refrigerante del motor (Sin visualizador multinformación)
Indica temperatura de refrigerante del motor.
Si parpadea la advertencia de temperatura de refrigerante del motor alta (rojo), existe la posibilidad de sobrecalentamiento. Conduzca lentamente para reducir la carga del motor hasta que encuentre un lugar seguro para estacionar el vehículo y espere a que el motor se enfríe.
Consulte la sección Sobrecalentamiento (Buscar).
-
En una conducción normal, la temperatura del refrigerante del motor se estabiliza en 100 °C o menos, y el medidor indicará un rango inferior a 100 °C.
-
Si la carga del motor aumenta y la temperatura del refrigerante del motor excede los 100 °C, el medidor indicará la temperatura del refrigerante del motor.

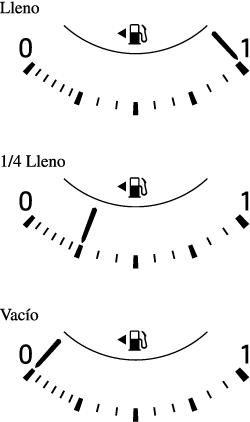

Medidor de combustible (Sin visualizador multinformación)
El medidor de combustible muestra aproximadamente cuánto combustible resta en el depósito cuando el conmutador de arranque se coloca en la posición ON. Recomendamos mantener lleno más de 1/4 del depósito.
Si la advertencia de nivel bajo de combustible se encienda o el nivel de combustible está muy bajo, cargue combustible tan rápido como sea posible.
Si el rendimiento del motor no es consistente o se apaga debido a la mala calidad del combustible, agregue combustible tan pronto como sea posible y agregue al menos 10 litros de combustible.
Consulte la sección Tomar medidas (Buscar).
-
Después de llenar de combustible, puede ser necesario algún tiempo para que el indicador se estabilice. Además, el indicador se puede desviar un poco al conducir en una subida o una curva debido a que el combustible dentro del tanque se mueve.
-
La exhibición que indica que queda un cuarto o menos combustible tiene más segmentos para mostrar el nivel de combustible restante con mayor detalle.
-
La dirección de la flecha (
) indica que la tapa del llenador de combustible se encuentra del lado izquierdo del vehículo.
Iluminación del panel de instrumentos
(Sin control de luz automático)
Cuando las luces de posición están encendidas con el encendido en la posición ON, el brillo de la iluminación del panel de instrumentos se muestra atenuada.
(Con control de luz automático)
Cuando las luces de posición están encendidas con el encendido en la posición ON, el brillo de la iluminación del panel de instrumentos se muestra atenuada. Sin embargo, cuando el sensor de luz detecta que el área alrededor está iluminada como cuando las luces de posición están encendidas durante el día, la iluminación del tablero no se atenúa.
-
(Con control de luz automático)
Cuando el encendido está en ON a última hora de la tarde o al amanecer, la iluminación del tablero se atenúa durante varios segundos hasta que el sensor de luz detecta la iluminación en el área alrededor sin embargo, el atenuador de iluminación podría cancelarse después que se detecta la iluminación.
-
Cuando las luces de posición están encendidas, se enciende el indicador de luces de posición en el grupo de instrumentos.
Consulte la sección Faros (Buscar).
El brillo del panel de instrumentos y la iluminación del panel de instrumentos se puede ajustar girando la perilla.
-
El brillo disminuye girando la perilla hacia la izquierda. Se puede escuchar un bip cuando se gira la perilla a la posición de mayor brillo.
-
El brillo aumenta girando la perilla hacia la derecha.
Función para cancelación del atenuador de iluminación
El atenuador de iluminación se puede cancelar girando la perilla de iluminación del grupo de instrumentos hacia la derecha hasta que se escuche un pitido mientras el tablero de instrumentos está atenuado con el conmutador de arranque en ON. Si la visibilidad del grupo de instrumentos se ve reducida por el reflejo de la luz de alrededor, cancele el atenuador de iluminación.
-
Cuando el atenuador de iluminación está cancelado, no se podrá atenuar el grupo de instrumentos aunque las luces de posición estén encendidas.
-
Cuando se cancele el atenuador de iluminación, la pantalla en la exhibición central cambiará a exhibir constantemente la pantalla diurna.
Visualización de la temperatura exterior (Sin exhibición de multinformación)
Cuando el conmutador de arranque está en la posición ON, se muestra la temperatura exterior.
-
En las siguientes condiciones, la temperatura exterior exhibida puede variar de la temperatura exterior actual dependiendo del área alrededor y las condiciones del vehículo:
-
Temperaturas significativamente frías o altas.
-
Cambios bruscos en la temperatura exterior.
-
El vehículo está estacionado.
-
El vehículo se conduce a bajas velocidades.
-
Cambio de la unidad de temperatura del visualizador de temperatura del exterior (Vehículos con sistema de audio tipo B)
La unidad de temperatura exterior se puede cambiar entre Celsius y Fahrenheit.
Se pueden cambiar los ajustes usando la pantalla de exhibición central.
Consulte la sección Características de personalización (Buscar).
Cuando se cambia la unidad de temperatura indicada en el visualizador de temperatura del exterior, la unidad de temperatura indicada en el visualizador del medidor de refrigerante del motor cambia junto con ella.
Luz de aviso de temperatura exterior (Algunos Modelos)
Cuando la temperatura exterior es baja, la indicación parpadea y se escucha un pitido para advertirle de la posibilidad de hielo en el camino.
Si la temperatura del exterior es menor de aproximadamente 4 °C, la exhibición de la temperatura del exterior y la marca
destella durante diez segundos y se escucha un bip.
Si la temperatura exterior es menor a -20 °C, no sonará el bip. Sin embargo, la marca se encenderá.
Visualización del limitador de velocidad ajustable (Sin exhibición de multinformación) (Algunos Modelos)
Se muestra el estado de ajuste del limitador de velocidad ajustable (ASL).
Visualización de ajuste de velocidad de vehículo de control de crucero (Sin exhibición de multinformación) (Algunos Modelos)
Se exhibe la velocidad de vehículo preajustada usando el control de crucero.
(Modelo europeo)
(Excepto modelo europeo)
Ordenador de a bordo e interruptor INFO (Sin visualizador multinformación)
Se puede seleccionar la siguiente información pulsando el interruptor INFO con el encendido en la posición ON.
-
La distancia aproximada que puede viajar con el combustible disponible
-
Economía promedio de combustible
-
Consumo de combustible actual
-
Velocidad promedio del vehículo
-
Alarma de velocidad del vehículo (Algunos Modelos)
Si tiene un problema con su computadora de abordo, consulte a un técnico experto (le recomendamos un técnico autorizado Mazda).
Modo de distancia a recorrer con combustible disponible
Este modo muestra la distancia aproximada que puede recorrer con el combustible restante basándose en el consumo de combustible.
La distancia para estar vacío será calculada y exhibida cada segundo.
(Modelo europeo)
(Excepto modelo europeo)
-
A pesar que la exhibición de distancia a recorrer con combustible disponible puede indicar que se puede recorrer bastante antes de tener que cargar combustible, se recomienda cargar combustible lo antes posible si el nivel de combustible está muy bajo o se ha encendido la advertencia de nivel bajo de combustible.
-
La exhibición podría no cambiar a menos que agregue más de aproximadamente 9 litros de combustible.
-
La distancia restante hasta vaciarse es la distancia aproximada restante que se puede conducir el vehículo hasta que todas las marcas de graduación en el medidor de combustible (indicando el suministro de combustible restante) desaparezcan.
-
Si no hay información de ahorro de combustible antigua como al comprar el vehículo por primera vez o la información ha sido borrada al desconectar los cables de la batería, la distancia a recorrer con combustible disponible/rango puede ser diferente de la cantidad indicada.
Modo de consumo medio de combustible
Este modo muestra el consumo medio de combustible calculando la distancia total recorrida y el consumo total de combustible desde el momento de la compra del vehículo o desde el último reinicio de los datos. El consumo de combustible promedio será calculado y exhibido cada minuto.
(Modelo europeo)
(Excepto modelo europeo)
Para reiniciar los datos anteriores mostrados, pulse el interruptor INFO durante 1,5 segundos o más.
Después de reiniciar los datos, se exhibirá la indicación - - - L/100 km durante un minuto antes de recalcular y exhibir el consumo de combustible.
(Vehículos con audio tipo B)
Si se reinicia TRIP A al utilizar el cuentakilómetros parcial cuando la función que sincroniza (reinicia) el monitor de economía de combustible y el cuentakilómetros parcial (TRIP B) está activado, se reiniciarán los datos anteriores.
Modo de consumo de combustible actual
Este modo muestra el consumo de combustible actual calculando el consumo de combustible y la distancia recorrida.
La economía actual puede ser calculada y exhibida cada 2 segundos.
(Modelo europeo)
(Excepto modelo europeo)
Cuando haya disminuido la velocidad a aproximadamente 5 km/h, se exhibirá la indicación - - - L/100 km.
Modo de velocidad media
Este modo muestra la velocidad media del vehículo calculando la distancia y el tiempo de recorrido desde que se conectó la batería o repusieron los datos por última vez.
La velocidad promedio del vehículo será calculada y exhibida cada 10 segundos.
(Modelo europeo)
(Excepto modelo europeo)
Para borrar los datos que están siendo mostrados, pulse el interruptor INFO durante más de 1,5 segundos. Después de oprimir el interruptor INFO, se exhibirá - - - km/h por aproximadamente 1 minuto antes de recalcular y exhibir la velocidad del vehículo.
Modo de alarma de velocidad del vehículo (Algunos Modelos)
En este modo, se muestra el ajuste actual para la alarma de velocidad del vehículo. Puede cambiar el ajuste de la velocidad del vehículo a la que se activa la advertencia.
La exhibición para la alarma de velocidad del vehículo se activa a la misma vez que se escucha el bip. La velocidad de vehículo fijada destella varias veces.
La alarma de velocidad del vehículo se puede ajustar usando el interruptor INFO.
-
Ajuste siempre la velocidad del vehículo de acuerdo con las leyes y reglamentaciones del país/ciudad en que se conduce el vehículo. Además, verifique siempre la velocidad del vehículo usando el velocímetro.
-
La función de alarma de velocidad del vehículo se puede ajustar entre 30 y 250 km/h.
La alarma de velocidad del vehículo se puede ajustar usando el siguiente procedimiento.
-
Oprima el interruptor INFO para exhibir el modo de alarma de velocidad del vehículo.
-
Oprima el interruptor INFO continuamente hasta que escuche un bip.
Destella el tercer dígito (lugar de las centenas) de la velocidad de vehículo ajustada.
-
Oprima el interruptor INFO y ajuste el tercer dígito (lugar de las centenas) a la velocidad deseada del vehículo.
El valor numérico cambia cada vez que oprime el interruptor INFO.
-
Oprima el interruptor INFO continuamente hasta que escuche un bip.
Destellan los dos dígitos más bajos (decenas y unidades) de la velocidad de vehículo ajustada.
-
Oprima el interruptor INFO y ajuste los dos dígitos más bajos (decenas y unidades) a la velocidad deseada del vehículo.
El valor numérico cambia cada vez que oprime el interruptor INFO.
-
Oprima el interruptor INFO continuamente hasta que escuche un bip.
La velocidad de vehículo ajustada se exhibe en la pantalla de alarma de velocidad del vehículo.

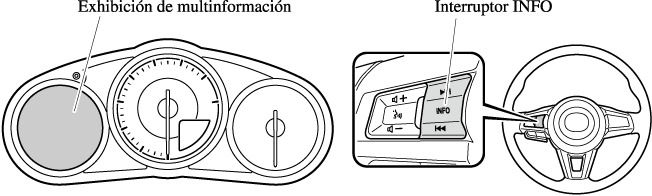

Visualizador multinformación e interruptor INFO (Algunos Modelos)
La exhibición multinformación indica la siguiente información.
-
Cuentakilómetros total
-
Cuentakilómetros parcial
-
Medidor de temperatura de refrigerante del motor
-
Medidor de combustible
-
Temperatura exterior
-
Distancia a recorrer con combustible disponible
-
Economía promedio de combustible
-
Consumo de combustible actual
-
Monitor de mantenimiento
-
Visualizador del sistema de reconocimiento de señales de tránsito (TSR)
-
Exhibición del sistema de advertencia de abandono de carril (LDWS)
-
Visualización del limitador ajustable de la velocidad (ASL)
-
Visualizador del control de crucero
-
Alarma de velocidad del vehículo
-
Visualizador de funcionamiento de techo (techo rígido)
-
Exhibición de mensaje

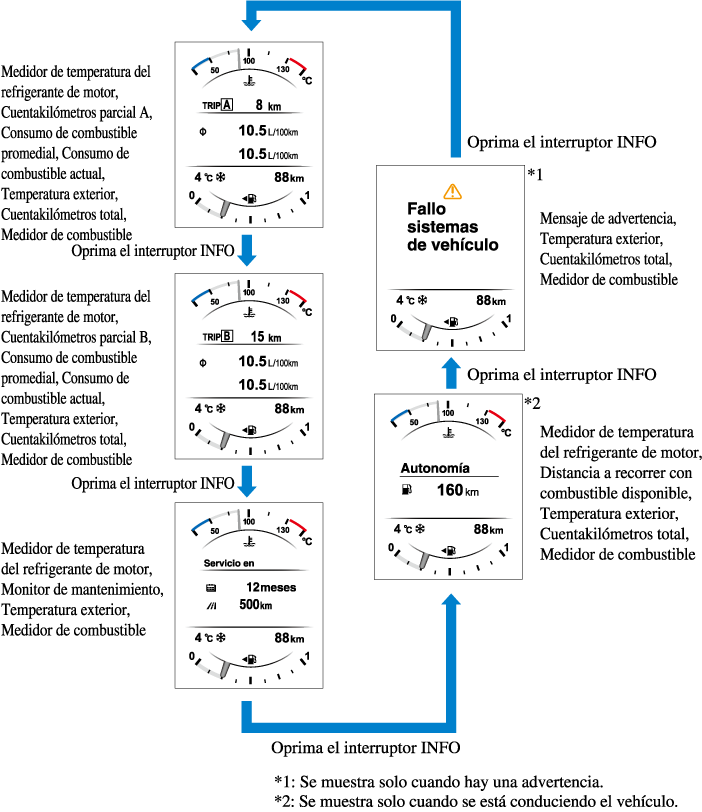

El contenido de la pantalla cambia cada vez que se oprime el interruptor INFO.

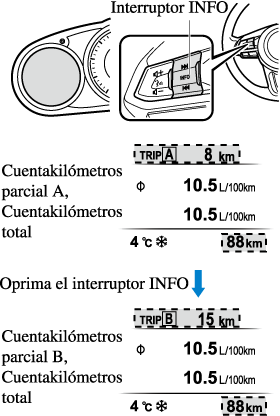

Cuentakilómetros total, cuentakilómetros parcial y selector de cuentakilómetros parcial
El odómetro se muestra continuamente en la pantalla cuando el encendido se cambia a ON, y la pantalla TRIP A o TRIP B se muestra usando el interruptor INFO.
Cuentakilómetros total
El cuentakilómetros total muestra la distancia total recorrida por el vehículo.
Cuentakilómetros parcial
Se indica la distancia de conducción para el intervalo especificado. Se pueden medir dos tipos (TRIP A, TRIP B) de distancia de intervalo y consumo promedio de combustible para cada uno.
Por ejemplo, el cuentakilómetros parcial A puede registrar la distancia desde el punto de origen, y el cuentakilómetros parcial B puede registrar desde el momento en que se llenó el tanque de combustible.
Cuando se encuentre seleccionado el cuentakilómetros parcial A, se exhibirá TRIP A. Cuando se encuentre seleccionado el cuentakilómetros parcial B, se exhibirá TRIP B.
El cuentakilómetros parcial y el consumo promedio de combustible se pueden reponer oprimiendo el interruptor INFO durante 1,5 segundos o más mientras se encuentra en uno de los modos.
-
Sólo los cuentakilómetros parcial registran décimas de kilómetros.
-
El registro del cuentakilómetros será borrado cuando:
-
La fuente de alimentación se interrumpe (se quema un fusible o la batería está desconectada).
-
El vehículo se conduce más de 9999,9 km.
-
Medidor de temperatura del refrigerante del motor
Exhibe la temperatura de refrigerante de motor. El medidor azul indica que la temperatura de refrigerante de motor esta baja, y el medidor rojo indica que la temperatura de refrigerante de motor está alta y sobrecalentándose.
El indicador de temperatura del refrigerante del motor se puede ajustar para que indique solamente el intervalo de temperatura del refrigerante del motor alta pulsando el interruptor de control de luces del panel.
Si parpadea la advertencia de temperatura de refrigerante del motor alta (rojo), existe la posibilidad de sobrecalentamiento. Conduzca lentamente para reducir la carga del motor hasta que encuentre un lugar seguro para estacionar el vehículo y espere a que el motor se enfríe.
Consulte la sección Sobrecalentamiento (Buscar).
-
La unidad de temperatura (Centígrados/Fahrenheit) del visualizador del medidor de refrigerante del motor cambia junto con la unidad de temperatura del visualizador de temperatura del exterior.
Consulte la sección Características de personalización (Buscar).

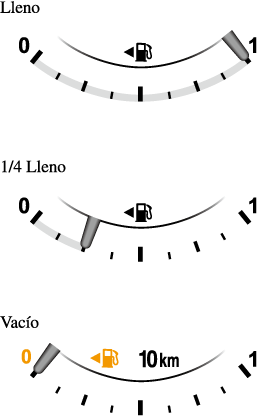

Medidor de combustible
El medidor de combustible muestra aproximadamente cuánto combustible resta en el depósito cuando el conmutador de arranque se coloca en la posición ON. Recomendamos mantener lleno más de 1/4 del depósito.
Si el nivel de combustible está bajo, (
) y (
) cambia a color ámbar. Agregue combustible tan pronto como sea posible.
Si el rendimiento del motor no es consistente o se apaga debido a la mala calidad del combustible, agregue combustible tan pronto como sea posible y agregue al menos 10 litros de combustible.
Consulte la sección Tomar medidas (Buscar).
-
Después de llenar de combustible, puede ser necesario algún tiempo para que el indicador se estabilice. Además, el indicador se puede desviar un poco al conducir en una subida o una curva debido a que el combustible dentro del tanque se mueve.
-
La exhibición que indica que queda un cuarto o menos combustible tiene más segmentos para mostrar el nivel de combustible restante con mayor detalle.
-
La dirección de la flecha (
) indica que la tapa del llenador de combustible se encuentra del lado izquierdo del vehículo.
Visualización de temperatura exterior
Cuando el conmutador de arranque está en la posición ON, se muestra la temperatura exterior.
-
En las siguientes condiciones, la temperatura exterior exhibida puede variar de la temperatura exterior actual dependiendo del área alrededor y las condiciones del vehículo:
-
Temperaturas significativamente frías o altas.
-
Cambios bruscos en la temperatura exterior.
-
El vehículo está estacionado.
-
El vehículo se conduce a bajas velocidades.
-
Cambio de la unidad de temperatura del visualizador de temperatura del exterior (Vehículos con sistema de audio tipo B)
La unidad de temperatura exterior se puede cambiar entre Celsius y Fahrenheit.
Se pueden cambiar los ajustes usando la pantalla de exhibición central.
Consulte la sección Características de personalización (Buscar).
Cuando se cambia la unidad de temperatura indicada en el visualizador de temperatura del exterior, la unidad de temperatura indicada en el visualizador del medidor de refrigerante del motor cambia junto con ella.
Luz de aviso de temperatura exterior (Algunos Modelos)
Cuando la temperatura exterior es baja, la indicación parpadea y se escucha un pitido para advertirle de la posibilidad de hielo en el camino.
Si la temperatura del exterior es menor de aproximadamente 4 °C, la exhibición de la temperatura del exterior y la marca destella durante diez segundos y se escucha un bip.
Si la temperatura exterior es menor a -20 °C, no sonará el bip. Sin embargo, la marca se encenderá.
Distancia a recorrer con combustible disponible
Este muestra la distancia aproximada que puede viajar con el combustible restante basándose en el consumo de combustible.
La distancia para estar vacío será calculada y exhibida cada segundo.
-
A pesar que la exhibición de distancia a recorrer con combustible disponible puede indicar que se puede recorrer bastante antes de tener que cargar combustible, se recomienda cargar combustible lo antes posible si el nivel de combustible está muy bajo o se ha encendido la advertencia de nivel bajo de combustible.
-
La exhibición no cambiará a menos que agregue más de aproximadamente 9 litros de combustible.
-
La distancia restante hasta vaciarse es la distancia aproximada restante que se puede conducir el vehículo hasta que todas las marcas de graduación en el medidor de combustible indicando el suministro de combustible restante desaparezcan.
-
Si no hay información de ahorro de combustible antigua como al comprar el vehículo por primera vez o la información ha sido borrada al desconectar los cables de la batería, la distancia a recorrer con combustible disponible/rango puede ser diferente de la cantidad indicada.
Economía promedio de combustible
El consumo promedio de combustible se calcula cada minuto a partir de la distancia total del viaje en el cuentakilómetros parcial y el consumo total de combustible, y se exhibe el consumo promedio de combustible para TRIP A o TRIP B.
El consumo promedio de combustible y los cuentakilómetros parcial se pueden reponer oprimiendo el interruptor INFO durante 1,5 segundos o más mientras se encuentra en uno de los modos. Después de borrar los datos, se recalcula el consumo de combustible y se indica el - - - L/100 km para el minuto anterior.
Consumo de combustible actual
Este exhibe el consumo de combustible actual calculando el consumo de combustible y la distancia recorrida.
La economía actual puede ser calculada y exhibida cada dos segundos.
Cuando haya disminuido la velocidad a aproximadamente 5 km/h, se exhibirá la indicación - - - L/100 km.
Monitor de mantenimiento
Las siguientes notificaciones de período de mantenimiento se pueden mostrar activando el monitor de mantenimiento.
-
Programa de mantenimiento
-
Rotación de neumáticos
-
Cambio de aceite
Para el método de ajuste y las indicaciones para el monitor de mantenimiento, consulte las sección Monitor de mantenimiento.
Consulte la sección Monitor de mantenimiento (Buscar).
El monitor de mantenimiento muestra la información al colocar el conmutador de arranque en la posición ON.
Visualización de mensajes
Cuando el tiempo restante hasta alcanzar el periodo de revisión sea de 15 días o menos, o cuando la distancia restante sea de 1.000 km o menos, se mostrará un mensaje al colocar el encendido en la posición ON.
-
Si se pulsa uno de los interruptores INFO mientras se visualiza un mensaje, no se volverá a visualizar la próxima vez que se gire el encendido a la posición ON.
-
Después de realizar el mantenimiento del vehículo y de reponer el tiempo/distancia restantes, se exhibirá el mensaje para el siguiente período de mantenimiento cuando la distancia o tiempo restante al siguiente período de mantenimiento se aproximen a 0 (se exhibe cuando arranca el motor).
-
Si hubiera varios mensajes, serán exhibidos de acuerdo a su orden.
-
Si se ajusta Mensajes a OFF, no se exhibirán los mensajes.
Alarma de velocidad del vehículo (Algunos Modelos)
En este modo, se muestra el ajuste actual para la alarma de velocidad del vehículo. Puede cambiar el ajuste de la velocidad del vehículo a la que se activa la advertencia.
La exhibición para la alarma de velocidad del vehículo se activa a la misma vez que se escucha el bip. La velocidad de vehículo fijada destella varias veces.
La alarma de velocidad del vehículo se puede ajustar usando la exhibición central.
-
Ajuste siempre la velocidad del vehículo de acuerdo con las leyes y reglamentaciones del país/ciudad en que se conduce el vehículo. Además, verifique siempre la velocidad del vehículo usando el velocímetro.
-
La función de alarma de velocidad del vehículo se puede ajustar entre 30 y 250 km/h.
Visualizador del sistema de reconocimiento de señales de tránsito (TSR) (Algunos Modelos)
Muestra la señal de tráfico.
Consulte la sección Sistema de reconocimiento de señales de tránsito (TSR) (Buscar).
Exhibición del sistema de advertencia de abandono de carril (LDWS) (Algunos Modelos)
Visualización del limitador ajustable de la velocidad (ASL) (Algunos Modelos)
Se muestra el estado de ajuste del limitador de velocidad ajustable (ASL).
Consulte la sección Limitador de velocidad ajustable (ASL) (Buscar).
Exhibición de ajuste de velocidad de vehículo de control de crucero (Algunos Modelos)
Se exhibe la velocidad de vehículo preajustada usando el control de crucero.
Consulte la sección Control de velocidad de crucero (Buscar).
Visualizador de funcionamiento de techo (techo rígido)
Exhibe el estado de funcionamiento del techo.
Consulte la sección Indicación de funcionamiento (Buscar).
Exhibición de mensaje
Se indica un mensaje como el estado de funcionamiento del sistema, un malfuncionamiento, o una anormalidad.
El indicador visual/luz de aviso del tablero de instrumentos se ilumina/parpadea, o aparece un símbolo en el visualizador al mismo tiempo que el mensaje
Compruebe la información relativa al indicador visual/luz de aviso, o al símbolo indicado.
Consulte la sección Si se ilumina un indicador visual/luz de aviso (Buscar).
Consulte la sección Indicadores visuales/luces de aviso (Buscar).
Solo aparece el mensaje en el visualizador
Siga las instrucciones que aparecen en el visualizador. Para el contenido que aparece en el visualizador, consulte la página siguiente.
Consulte la sección Si aparece un mensaje en el visualizador de datos múltiples (Buscar).
Luces de aviso/indicadores
El grupo de instrumentos varía dependiendo del modelo y las especificaciones.
Indicación de advertencia/Advertencias
Estas luces se encienden o parpadean para notificar al usuario el estado de funcionamiento del sistema o un funcionamiento incorrecto del sistema.
|
Señal |
Luces de aviso |
Página |
|---|---|---|
 (Rojo) |
Advertencia del sistema de frenos*1*2 |
(Buscar) |
 |
Indicación de advertencia/advertencia de sistema de carga*1 |
(Buscar) |
 |
Advertencia de aceite del motor*1 |
(Buscar) |
 (Rojo) |
Indicación de advertencia/advertencia de temperatura de refrigerante del motor alta*1 |
(Buscar) |
 |
Indicación de malfuncionamiento/indicador de malfuncionamiento de la dirección asistida*1 |
(Buscar) |
 |
Indicación de advertencia/advertencia principal*1 |
(Buscar) |
 (Ámbar) |
Advertencia de bomba de vacío eléctrica*1 |
(Buscar) |
 |
Advertencia del sistema antibloqueo de frenos (ABS)*1 |
Advertencia del sistema electrónico de distribución de fuerza de frenos (Buscar) |
|
Advertencia de ABS (Buscar) |
||
 |
Advertencia de verificación del motor*1 |
(Buscar) |
 (Ámbar) |
Advertencia i-stop*1 (Algunos Modelos) |
(Buscar) |
 (Ámbar) |
Indicación de advertencia/advertencia i-ELOOP*1 (Algunos Modelos) |
(Buscar) |
 |
Indicación de advertencia/advertencia de transmisión automática*1 (Algunos Modelos) |
(Buscar) |
 |
Advertencia del sistema de pretensores de cinturones de seguridad/airbag*1 |
(Buscar) |
 |
Advertencia del capó activo*1 (Algunos Modelos) |
(Buscar) |
 |
Luz de aviso del sistema de control de la presión de los neumáticos*1 (Algunos Modelos) |
Parpadeo (Buscar) |
|
Se enciende (Buscar) |
||
 |
Advertencia de neumático desinflado*1 (Algunos Modelos) |
(Buscar) |
 (Ámbar/blanco) |
Indicación de advertencia KEY (Algunos Modelos) |
Ámbar (Buscar) |
|
Blanco (Buscar) |
||
 (Rojo) |
Advertencia KEY*1 (Algunos Modelos) |
Se enciende (Buscar) |
|
Parpadeo (Buscar) |
||
 |
Indicación de advertencia/advertencia del sistema de advertencia de abandono de carril (LDWS)*1 (Algunos Modelos) |
Se enciende (Buscar) |
|
Parpadeo (Buscar) |
||
 (Ámbar) |
Indicación de advertencia/advertencia de faros LED adaptativos (ALH)*1 (Algunos Modelos) |
(Buscar) |
 |
Indicación de advertencia de monitoreo de punto ciego (BSM) (Algunos Modelos) |
(Buscar) |
 (Ámbar) |
Indicación de advertencia de alerta de atención de conductor (DAA) (Algunos Modelos) |
(Buscar) |
 |
Indicación de advertencia del techo duro retráctil (Algunos Modelos) |
(Buscar) |
 |
Advertencia de faros LED*1 |
(Buscar) |
 (Ámbar) |
Indicador visual/de aviso del sistema de soporte de freno de ciudad inteligente (SCBS)*1 (Algunos Modelos) |
(Buscar) |
 |
Luz de aviso de cinturón de seguridad |
(Buscar) |
 |
Luz de aviso de puerta mal cerrada (Algunos Modelos) |
(Buscar) |
 |
Indicación de advertencia de puerta mal cerrada (Algunos Modelos) |
(Buscar) |
 |
Indicación de advertencia de tapa del maletero mal cerrada (Algunos Modelos) |
(Buscar) |
 |
Indicación de advertencia/advertencia de nivel bajo de combustible |
(Buscar) |
 |
Advertencia de 120 km/h*1 (Algunos Modelos) |
(Buscar) |
 |
Indicación de advertencia/luz de aviso de nivel bajo del líquido del lavaparabrisas (Algunos Modelos) |
(Buscar) |
-
La luz se enciende cuando el encendido se conecta para una verificación de funcionamiento, y se apaga unos segundos después o cuando se arranca el motor. Si la luz no se enciende o permanece encendida, haga inspeccionar el vehículo por un técnico experto (le recomendamos un técnico autorizado Mazda).
-
La luz permanece continuamente encendida cuando se aplica el freno de mano.
Indicación/Indicadores
Estas luces se encienden o parpadean para notificar al usuario el estado de funcionamiento del sistema o un funcionamiento incorrecto del sistema.
|
Señal |
Indicadores |
Página |
|---|---|---|
 |
Indicador de desactivación de la bolsa de aire del acompañante*1 (Algunos Modelos) |
(Buscar) |
 (Verde) |
Indicador KEY (Algunos Modelos) |
(Buscar) |
 |
Indicador de seguridad*1 |
(Buscar) |
|
Indicador de funcionamiento de techo duro retráctil (Algunos Modelos) |
(Buscar) |
 (Verde) |
Indicador i-stop (Algunos Modelos) |
(Buscar) |
 (Blanco/Verde) |
Indicación/indicador i-ELOOP (Algunos Modelos) |
(Buscar) |
 |
Indicación de la alarma de velocidad del vehículo (Algunos Modelos) |
(Buscar) |
 |
Indicación/indicador de llave*1 (Algunos Modelos) |
(Buscar) |
 (Azul) |
Indicador de temperatura baja de refrigerante del motor |
(Buscar) |
 |
Indicación de posición de cambio (Algunos Modelos) |
(Buscar) |
 |
Indicador de luz encendida |
(Buscar) |
 |
Indicador de luces de carretera |
Luces de carretera y de cruce (Buscar) |
|
Destello de faros (Buscar) |
||
 |
Indicador de faro antiniebla trasero (Algunos Modelos) |
(Buscar) |
 |
Luces de aviso de intermitentes / luces de emergencia |
Señales de intermitente para viraje y cambio de carril (Buscar) |
|
Luces de emergencia (Buscar) |
||
 |
Indicador TCS/DSC*1 |
Sistema de control de tracción (TCS) (Buscar) |
|
Control de estabilidad dinámica (DSC) (Buscar) |
||
|
Se enciende (Buscar) |
||
 |
Indicador DSC OFF*1 |
(Buscar) |
 |
Indicación de modo de selección (Algunos Modelos) |
(Buscar) |
 (Verde) |
Indicador de faros LED adaptativos (ALH) (Algunos Modelos) |
(Buscar) |
 |
Indicador del sistema de control de puntos ciegos (BSM) OFF*1 (Algunos Modelos) |
(Buscar) |
 (Blanco) |
Indicación de alerta de atención de conductor (DAA) (Algunos Modelos) |
(Buscar) |
 |
Indicador del sistema de advertencia de abandono de carril (LDWS) OFF*1 (Algunos Modelos) |
(Buscar) |
|
Indicación de sistema de ayuda inteligente para el frenado en la ciudad (SCBS) (Algunos Modelos) |
Soporte de freno de ciudad inteligente avanzado (Advanced SCBS) (Buscar) |
|
Sistema de ayuda inteligente para el frenado en la ciudad [Avance] (SCBS F) (Buscar) |
||
|
Sistema de ayuda inteligente para el frenado en la ciudad [Marcha atrás] (SCBS R) (Buscar) |
||
 (Rojo) |
Indicador de soporte de freno de ciudad inteligente (SCBS) (Algunos Modelos) |
Soporte de freno de ciudad inteligente avanzado (Advanced SCBS) (Buscar) |
|
Sistema de ayuda inteligente para el frenado en la ciudad [Avance] (SCBS F) (Buscar) |
||
|
Sistema de ayuda inteligente para el frenado en la ciudad [Marcha atrás] (SCBS R) (Buscar) |
||
 |
Indicador de soporte de freno de ciudad inteligente (SCBS) OFF*1 (Algunos Modelos) |
Soporte de freno de ciudad inteligente avanzado (Advanced SCBS) (Buscar) |
|
Sistema de ayuda inteligente para el frenado en la ciudad [Avance] (SCBS F) (Buscar) |
||
|
Sistema de ayuda inteligente para el frenado en la ciudad [Marcha atrás] (SCBS R) (Buscar) |
||
 (Blanco) |
Indicación principal de limitador de velocidad ajustable (ASL) (Algunos Modelos) |
(Buscar) |
 (Verde) |
Indicación/indicador de ajuste de limitador de velocidad ajustable (ASL) (Algunos Modelos) |
(Buscar) |
 (Blanco) |
Indicación principal de crucero (Algunos Modelos) |
(Buscar) |
 (Verde) |
Indicación/indicador de ajuste de velocidad de crucero (Algunos Modelos) |
(Buscar) |
-
La luz se enciende cuando el encendido se conecta para una verificación de funcionamiento, y se apaga unos segundos después o cuando se arranca el motor. Si la luz no se enciende o permanece encendida, haga inspeccionar el vehículo por un técnico experto (le recomendamos un técnico autorizado Mazda).
Indicación/indicadores de llave (Algunos Modelos)
Tablero de instrumentos tipo A
Realice el mantenimiento de acuerdo con lo indicado en el mensaje.
Tablero de instrumentos tipo B
Cuando el encendido se cambia a ON, el indicador de llave se enciende y luego se apaga después de algunos segundos.
El indicador de llave se enciende cuando se alcanza el período de mantenimiento programado. Verifique el contenido y realice el mantenimiento.
Consulte la sección Monitor de mantenimiento (Buscar).
Indicador de temperatura baja de refrigerante del motor (Azul)
La luz se enciende continuamente cuando la temperatura de refrigerante del motor está baja y se desconecta después que el motor está caliente.
Si el indicador de temperatura baja del refrigerante del motor permanece encendida después de que el motor esté lo suficientemente caliente, el sensor de temperatura puede tener un funcionamiento incorrecto. Consulte a un técnico experto (le recomendamos un técnico autorizado Mazda).
