Antes de cerrar manualmente
Verifique que el encendido está desconectado antes de operar manualmente el techo:
Es peligroso cerrar el techo cuando el encendido no está desconectado pues los motores se pueden encender repentinamente y causarle heridas en las manos o pellizcarse los dedos con el mecanismo.
-
Estacione el vehículo en una superficie dura, plana fuera del camino y levante firmemente el freno de mano.
-
En un vehículo con transmisión automática coloque la palanca selectora en la posición de estacionamiento (P), en uno con transmisión manual coloque la palanca de cambios en punto muerto.
-
Desconecte el encendido al pisar el pedal de freno.
-
Si fuera necesario, encienda el destellador de aviso de peligro.
Preparación de las herramientas

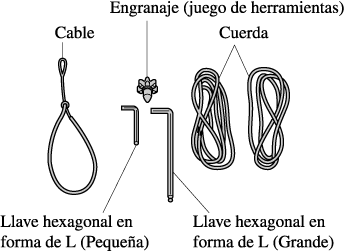

Retire las cinco herramientas almacenadas en la caja lateral del asiento.
Consulte la sección Caja lateral del asiento (Buscar).
Abriendo el techo trasero
Mover los asientos hacia adelante lo máximo posible y plegar los respaldos hacia adelante facilitará el procedimiento.
Consulte la sección Ajuste del asiento del conductor (Buscar).
Consulte la sección Ajuste del asiento del acompañante (Buscar).
-
Desmonte la antena si estuviera instalada.
Consulte la sección Antena (Buscar).
-
Inserte el extremo corto de la llave hexagonal en forma de L (Grande) en el perno de la ménsula del motor.
Es difícil ver el perno, retire el bloqueador de viento e identifique el perno desde el centro del vehículo.
-
Gire la llave hexagonal en forma de L (Grande) hacia la izquierda para aflojar ligeramente el perno.
-
Retire la llave hexagonal en forma de L (Grande) del perno, luego inserte el extremo largo de la llave en el perno.
La punta del extremo largo de la llave hexagonal en forma de L se puede usar en ángulo. Moviendo la llave ligeramente hacia arriba aumentará la separación entre el techo trasero y el techo delantero guardado y facilitará el procedimiento.
-
Gire la llave hexagonal en forma de L (Grande) hacia la izquierda 13 veces o más mientras presiona la llave contra el perno.
-
El perno no pude ser retirado completamente.
-
Si fuera difícil girar el perno, repita el Paso 3 unas veces.
-
Enganche el cable en el pasador de articulación que se muestra en la figura.
-
Mientras una persona empuja el techo trasero hacia abajo, otra persona tira del cable hasta escuchar un sonido de bloqueo y el techo trasero se desbloquea.
-
Realice el mismo procedimiento del otro lado.
-

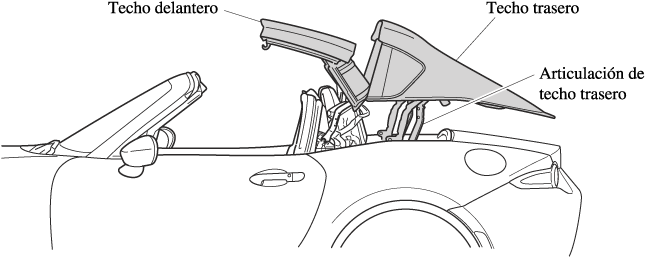

Colocados a ambos lados del vehículo, levante el techo trasero hasta la posición en la que se para mientras mantiene la altura a su lado izquierdo y derecho tan paralela como sea posible.
-
No deje caer el techo trasero de ambos lados hasta que esté completamente abierta. El techo trasero se puede caer si se suelta demasiado pronto y podría sufrir heridas.
-
No intente levantar el techo trasero a la fuerza. Si el techo trasero se levanta a la fuerza sin estar desbloqueado, se podrían dañar partes del vehículo.
-
Levante el techo trasero con la altura izquierda y derecha lo más paralelas posibles. Si el techo trasero se levanta con la altura izquierda o derecha inclinada, se podría deformar el mecanismo de las articulaciones.
Cerrando el techo delantero
-
Algunos pasos de este procedimiento requieren que mantenga su cuerpo en posición forzada y si se esfuerza demasiado podría resultar en heridas.
-
Realice el procedimiento teniendo cuidado de no atraparse las manos ni los dedos mientras cierra el techo delantero. De lo contrario, sus manos o dedos podrían resultar lastimados.
-
En el procedimiento se incluye el desmontaje del interior del techo, sin embargo, nunca conduzca el vehículo con el interior del techo desmontado. Conducir el vehículo con el interior del techo desmontado está prohibido por la ley. Realice el procedimiento correctamente mientras sigue las instrucciones.
-
Colocados a ambos lados del vehículo, sostenga los lados delantero y trasero del techo delantero y tire del techo delantero hacia arriba.
-
Cambie su mano en el lado trasero del techo delantero al lado delantero y tire del techo delantero hacia delante.
-
Deje de tirar el techo delantero antes de que se cierre completamente.
El siguiente paso no se podrá realizar si el techo delantero está completamente cerrado.
-
Retire las cubiertas de articulación de los lados izquierdo y derecho tirando de ellas con las manos.
-
Retire los broches y el interior del techo.
-
Presione ligeramente el borde delantero del techo delantero de la parte exterior del vehículo para cerrar completamente el techo delantero.
-

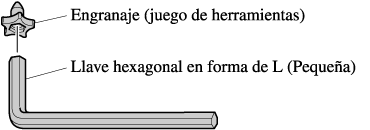

Inserte el extremo corto de la llave hexagonal (Pequeña) en el engranaje (juego de herramientas) y realice el montaje.
-

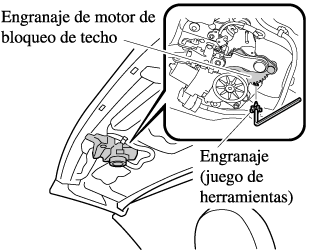

Inserte el punto del engranaje (juego de herramientas) en el agujero a un lado del engranaje de motor de bloqueo de techo con la llave hexagonal insertada en la herramienta de engranajes.
Inserte bien el engranaje (juego de herramientas) hasta que se engancha con el engranaje de motor de bloqueo de techo. Si el engranaje (juego de herramientas) no se inserta bien, se podría salir y se podría dañar.
-
Gire la llave hexagonal y mueva el gancho en la dirección de bloqueo de manera que haya suficiente espacio para que la abertura del forro del techo quede acoplada en el gancho.
Para girar el engranaje (juego de herramienta) deberá hacer un poco de esfuerzo debido a la resistencia del motor. Use la llave hexagonal suavemente.
-
Inserte el gancho en la apertura del interior del techo.
-
Gire la llave hexagonal (Pequeña) y el engranaje (juego de herramienta) hacia la izquierda y enganche el gancho con el lado de la carrocería del vehículo.
La palanca de bloqueo del techo se engancha completamente con la carrocería del vehículo (condición de bloqueo) en la posición donde el diente del engranaje (juego de herramienta) hace contacto con la ménsula.
-
Levante el extremo trasero del interior del techo con su abisagrado en la apertura del interior del techo.
-
Instale el interior del techo en el techo delantero usando los broches en dos ubicaciones.
Los broches en las cinco ubicaciones en la parte delantera del interior del techo no están abrochados. No afloje los broches debido a que serán necesarios para el servicio requerido a ser realizado por el técnico autorizado Mazda.
-
Instale las cubiertas de articulaciones izquierda y derecha desde el interior del vehículo.
Cerrando el techo trasero
-
Cierre lentamente el techo trasero. Si el techo trasero se cierra rápidamente, se podría pellizcar una mano u otra parte del cuerpo, dando lugar a heridas serias.
-
No intente empujar el techo trasero a la fuerza. Empujar el techo trasero a la fuerza podría dañar las partes del vehículo.
-

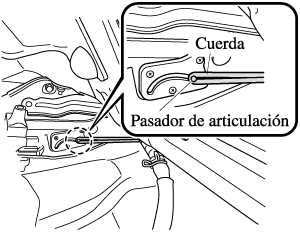

Pliegue la cuerda por la mitad y engánchela al pasador de articulación del techo trasero.
-
Realice el mismo procedimiento del otro lado.
-
Cierre el techo trasero uniformemente de ambos lados ayudado por dos adultos, uno a cada lado del vehículo.
Cierre el techo trasero con las posiciones izquierda y derecha lo más paralelas posibles. Si el techo trasero se cierra con la altura izquierda o derecha inclinada, se podría deformar el mecanismo de las articulaciones.
-
Cierre suavemente el techo trasero mientras tira ligeramente de la cuerda con una mano de manera que la cuerda no se desenganche.
Pase la cuerda hacia atrás a través de la separación entre el techo trasero y el maletero.
-
Una persona empuja el techo trasero hacia abajo y la otra persona tira de la cuerda con fuerza y en recto hacia la parte de atrás del vehículo hasta que se escuche un clic.
-
El techo trasero se bloqueará completamente si la posición donde la cuerda está enganchada se encuentra en la parte trasera de la ranura de la ménsula en dirección hacia atrás del vehículo, tal como se indica en la figura, cuando se ve desde el interior del vehículo.
-
Si el techo trasero no está completamente bloqueado, el maletero no se abrirá incluso si se acciona el botón de liberación remota (si equipado), el abridor eléctrico de la tapa de maletero, o el botón de maletero en el transmisor.
-
Realice el mismo procedimiento del otro lado.
-
Abra el maletero y ate la cuerda a la bisagra del maletero.
-
Ate la cuerda del otro lado de la misma manera.
-
Cierre la tapa del maletero.
Después de finalizar el procedimiento
Después de finalizar el procedimiento, haga verificar el techo en un técnico autorizado Mazda tan pronto como sea posible.
Conduzca el vehículo a una velocidad de 40 km/h o menos antes de verificar el techo en un técnico autorizado Mazda:
El techo delantero se puede abrir mientras se conduce el vehículo y provocar un accidente.
