EntretienEntretien réalisable par le propriétaireAmpoules

Ampoules

Phares (Feux de croisement)

Phares (Feux de route)

Phares (Feux de route)/Feux de position diurnes (Certains Modèles)

Feux de position diurnes/Feux de position

Feux de position

Antibrouillards avant (Certains Modèles)

Clignotants avant

Clignotants latéraux

Feux de freinage/Feux arrière

Clignotants arrière

Feux arrière (Certains Modèles)

Feux de recul

Antibrouillard arrière (Modèle avec volant à gauche) (Certains Modèles)

Antibrouillard arrière (Modèle avec volant à droite) (Certains Modèles)

Feu de freinage auxiliaire

Eclairages de plaque d'immatriculation

Eclairages au pavillon (Avant)/Lampes de lecture

Eclairages au pavillon (Arrière)

Eclairage de compartiment à bagages



Ne jamais toucher le verre d'une ampoule halogène avec les mains nues et toujours porter des lunettes de sûreté lors de la manipulation ou lorsque l'on travaille près d'ampoules:

Si une ampoule halogène se casse, cela est dangereux. Ces ampoules contiennent du gaz sous pression. Si une ampoule se casse, elle explosera et les éclats de verre peuvent causer de graves blessures.

Si le verre de l'ampoule est touché avec les mains nues, l'huile naturelle du corps peut faire que l'ampoule surchauffe et explose lorsqu'elle est allumée.

Toujours garder les ampoules halogènes hors de la portée des enfants:

Le fait de jouer avec une ampoule halogène est dangereux. Si l'ampoule tombe ou si elle se casse, cela peut causer de graves blessures.

Fermer la notice Prudence



Lors du retrait de l'unité de lentilles ou de lampes avec un tournevis plat, s'assurer que le tournevis n'entre pas en contact avec le terminal intérieur. Un contact entre le tournevis plat et le terminal pourrait provoquer un court-circuit.

Fermer la notice Attention



  • Pour remplacer l'ampoule, s'adresser à un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé.

  • Si l'on touche l'ampoule halogène par mégarde, il faut la nettoyer en la frottant avec un chiffon imbibé d'alcool avant de l'utiliser.

  • Utiliser le protecteur et l'emballage de la nouvelle ampoule pour mettre au rebut l'ampoule usagée, hors de portée des enfants.

Fermer la notice Remarque
EntretienEntretien réalisable par le propriétaireAmpoules

Remplacement des ampoules d'éclairages extérieurs

Phares (avec phares à LED)

L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.

L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.

Phares (avec phares à halogène)

Ampoules de feux route (avec feux de position diurnes)/Feux de position diurnes (Certains Modèles)

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

  2. Ouvrir le capot.

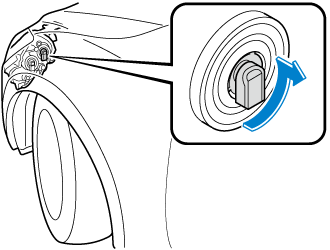

  3. Tourner le couvercle dans le sens contraire des aiguilles d'une montre et le retirer.



  4. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.



  5. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Ampoules de feux route (sans feux de position diurnes)

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

  2. Ouvrir le capot.

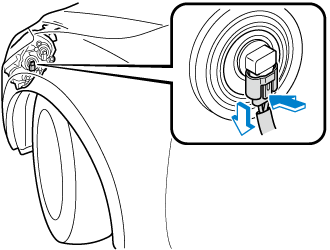

  3. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.

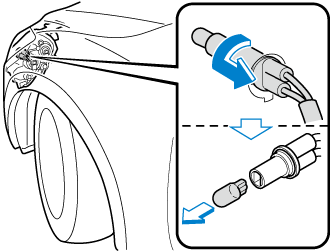

  4. Tourner l'ensemble douille et ampoule et le retirer. Retirer prudemment l'ampoule de la douille du réflecteur en la tirant doucement en un mouvement rectiligne.



  5. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Ampoules de feux de croisement

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

  2. Ouvrir le capot.

  3. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.



  4. Tourner l'ensemble douille et ampoule et le retirer. Retirer prudemment l'ampoule de la douille du réflecteur en la tirant doucement en un mouvement rectiligne.



  5. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Feux de position diurnes/Feux de position (avec phares à LED)

L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.

L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.

Feux de position (avec phares à halogène)

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

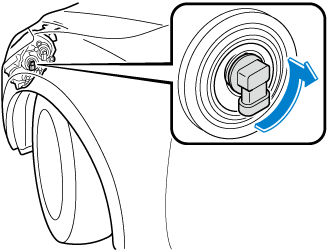

  2. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  3. Débrancher l'ampoule de la douille.



  4. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Clignotants avant

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

  2. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.



  3. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  4. Débrancher l'ampoule de la douille.



  5. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Clignotants latéraux, Feu de freinage auxiliaire, Antibrouillards avant (Certains Modèles), Feux arrière (avec phares à LED)

L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.

L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.

Clignotants arrière, feux de freinage/feux arrière

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

  2. Tourner les boulons dans le sens inverse des aiguilles d'une montre et les retirer.



  3. Tirer l'unité vers l'arrière pour la retirer.

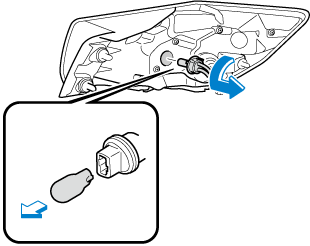

  4. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  5. Débrancher l'ampoule de la douille.

    Clignotants arrière



    Feux de freinage/Feux arrière

    (Type à LED)

    L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.

    L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.

    (Type à ampoule)



  6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Feux de recul

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

  2. Retirer le couvercle.



  3. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  4. Débrancher l'ampoule de la douille.



  5. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Antibrouillard arrière (Certains Modèles)

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

  2. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.

  3. Retirer le couvercle.



  4. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  5. Débrancher l'ampoule de la douille.



  6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

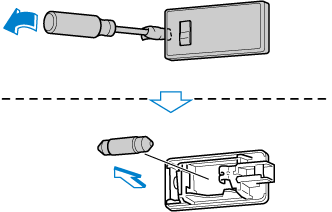

Eclairages de plaque d'immatriculation

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

  2. Retirer le couvercle.



  3. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.



  4. Débrancher l'ampoule de la douille.

  5. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

EntretienEntretien réalisable par le propriétaireAmpoules

Remplacement des ampoules d'éclairages intérieurs

Eclairages au pavillon (Avant)/Lampes de lecture, Eclairages au pavillon (Arrière)

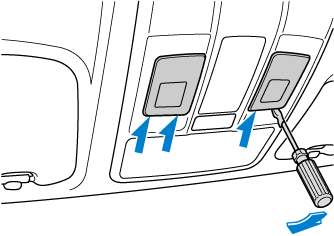

  1. A l'aide d'un petit tournevis plat enveloppé d'un chiffon doux, pour éviter d'endommager la lentille, retirer la lentille en la soulevant doucement par le bord en faisant levier avec le tournevis plat.

  2. Débrancher l'ampoule en la tirant.

    Eclairages au pavillon (Avant)/Lampes de lecture





    Eclairages au pavillon (Arrière)



  3. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Eclairage de compartiment à bagages

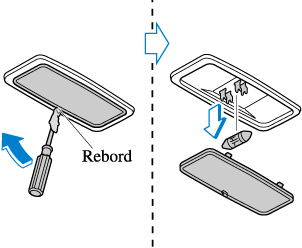

  1. A l'aide d'un petit tournevis plat enveloppé d'un chiffon, pour éviter d'endommager la lentille, retirer l'unité de lentille en soulevant avec soin son bord avec le tournevis à tête plate.

  2. Débrancher l'ampoule en la tirant.



  3. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
