Système de capteurs de stationnement
Système de capteurs de stationnement (Certains Modèles)
Les capteurs de stationnement sont des capteurs ultrasoniques servant à repérer les obstacles autour du véhicule lorsque celui-ci roule à basse vitesse, comme par exemple en entrant dans un garage ou lors d'un stationnement en créneau. Un vibreur et un indicateur de détection (Certains Modèles) notifient le conducteur de la distance approximative entre le véhicule et l'obstacle proche.
Ne pas se fier complètement au système de capteurs de stationnement, et veiller à vérifier visuellement les conditions de sécurité autour du véhicule lors de la conduite:
Ce système peut aider le conducteur à utiliser le véhicule en marche avant et en marche arrière lors du stationnement. Les plages de détection des capteurs sont limitées. Par conséquent, la conduite du véhicule en se fiant uniquement au système peut entraîner un accident. Toujours vérifier visuellement la sécurité du véhicule lors de la conduite.
-
Ne pas installer d'accessoires dans les plages de détection des capteurs. Le fonctionnement du système risquerait d'être affecté.
-
Selon le type d'obstacle et les conditions environnantes, il est possible que la plage de détection d'un capteur soit réduite ou que les capteurs ne soient pas en mesure de détecter les obstacles.
-
Il est possible que le système ne puisse fonctionner normalement dans les conditions suivantes:
-
Boue, glace ou neige collée au niveau de la zone du capteur (le fonctionnement redevient normal une fois la boue, la glace ou la neige retirée).
-
La zone du capteur est gelée (le fonctionnement redevient normal une fois la glace fondue).
-
Le capteur est couvert par une main.
-
Vibrations excessives au niveau du capteur.
-
Inclinaison excessive du véhicule.
-
Conditions climatiques extrêmement chaudes ou froides.
-
Le véhicule roule sur des bosses, en pente, sur du gravier ou sur des routes recouvertes d'herbe.
-
Des éléments qui génèrent des ultrasons, tels que le klaxon d'un autre véhicule, le moteur d'une motocyclette, le frein pneumatique d'un véhicule de grande taille ou les capteurs d'un autre véhicule, se trouvent à proximité du véhicule.
-
Le véhicule est conduit alors qu'il pleut de manière abondante ou sur une route dans un état tel que des éclaboussures sont générées.
-
Un support latéral ou une antenne d'émetteur radio disponible dans le commerce est installé sur le véhicule.
-
Le véhicule se déplace en direction d'une bordure de trottoir élevée ou carrée.
-
Obstacle trop proche du capteur.
-
-
Il est possible que les obstacles situés sous le pare-chocs ne soient pas détectés. Il est possible que les obstacles situés sous le pare-chocs ou de faible épaisseur qui peuvent avoir été initialement détectés ne le soient plus lorsque le véhicule se rapproche de l'obstacle.
-
Il est possible que les types d'obstacles suivants ne soient pas détectés:
-
Objets fins tels que des câbles ou des cordes
-
Objets qui absorbent facilement les ondes soniques, tels que le coton ou la neige
-
Objets angulaires
-
Objets très grands et objets dont la partie supérieure est de grande largeur
-
Petits objets
-
-
En cas de choc, même mineur, au niveau des pare-chocs, toujours faire inspecter le véhicule par un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé. Si les capteurs sont faussés, ils ne peuvent détecter les obstacles.
-
Si le bip ne fonctionne pas ou si le témoin ne s'allume pas lorsque l'interrupteur de capteurs d'aide au stationnement est activé, il est possible que le système présente une anomalie de fonctionnement. S'adresser à un mécanicien expérimenté. Nous vous recommandons un mécanicien agréé Mazda.
-
Si le bip sonore indiquant une anomalie de fonctionnement du système retentit et que le témoin clignote, il est possible que le système ne fonctionne pas correctement. S'adresser à un mécanicien expérimenté. Nous vous recommandons un mécanicien agréé Mazda.
-
Si la température ambiante est particulièrement froide ou si de la boue, de la glace ou de la neige adhère au niveau de la zone du capteur, il est possible que le bip sonore indiquant une anomalie de fonctionnement du système ne soit pas émis. Retirer tout corps étranger de la zone du capteur.
-
Lors de l'installation d'un dispositif d'attelage, s'adresser à un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé.

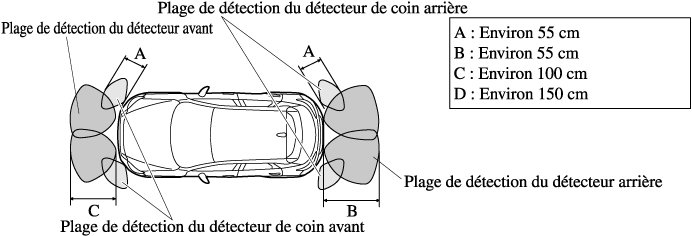

Plage de détection du capteur
Fonctionnement du système de capteurs d'aide au stationnement
Véhicule sans détecteur avant/détecteur de coin avant
Les capteurs de stationnement peuvent être utilisés lorsque le levier de vitesse/levier sélecteur est en position R avec le contacteur sur ON.
Véhicules avec détecteur avant/détecteur de coin avant
Lorsque l'interrupteur du capteur de stationnement est appuyé alors que le contacteur est sur ON, le vibreur et le témoin s'activent.
Lorsque le contacteur est sur ON alors que le capteur de stationnement est activé, le témoin s'allume.
Appuyer de nouveau sur l'interrupteur pour arrêter l'opération.
Conditions de fonctionnement
Le système de capteurs de stationnement peut être utilisé lorsque toutes les conditions suivantes sont remplies:
-
Le contacteur est activé.
-
L'interrupteur du capteur de stationnement est sur la position marche.
-
(Véhicule à boîte de vitesses automatique)
L'indicateur de détection et le vibreur du détecteur avant/détecteur de coin avant ne fonctionnent pas lorsque le levier sélecteur est en position P.
-
L'indicateur de détection et le vibreur ne fonctionnent pas lorsque le frein de stationnement est enclenché.
Indication de détection d'obstacle
La position d'un capteur qui a détecté un obstacle est indiquée. La jauge s'allume dans différentes zones en fonction de la distance par rapport à un obstacle détecté par le capteur.
Tandis que le véhicule se rapproche d'un obstacle, la zone dans la jauge la plus proche du véhicule s'allume.
Il est possible d'afficher ou de masquer l'indicateur de détection.
Se référer à Fonctions de personnalisation (Rechercher).
Notification de problème dans le système
En cas de problème, le conducteur en est notifié par les indications suivantes.
|
Indicateur de détection |
Solution |
|||
|---|---|---|---|---|
|
Sans moniteur de vue à 360° |
Avec moniteur de vue à 360° |
|||
|
Sans détecteur avant et détecteur de coin avant |
Avec détecteur avant et détecteur de coin avant |
|||
|
Déconnexion |
 |
 |
 |
Cela pourrait indiquer une anomalie du système. Faire inspecter le véhicule par un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé, dès que possible. |
|
Anomalie de fonctionnement du système |
 |
 |
 |
Cela pourrait indiquer une anomalie du système. Faire inspecter le véhicule par un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé, dès que possible. |
|
Givre/Saleté |
 |
 |
 |
De la matière étrangère peut se trouver sur la zone du capteur correspondant à l'indication de détection d'obstacle affichée. Si le système ne fonctionne toujours pas correctement, faire inspecter le véhicule par un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé. |
Avertisseur sonore de capteur de stationnement
Le bip est émis de la manière suivante lorsque le système fonctionne.
Détecteur avant (Certains Modèles), détecteur arrière
|
Zone de détection de distance |
Distance entre le véhicule et l'obstacle |
Bip sonore*1 |
|
|---|---|---|---|
|
Détecteur avant (Certains Modèles) |
Détecteur arrière |
||
|
Distance la plus éloignée |
Environ 100―60 cm  |
Environ 150―60 cm  |
Son intermittent lent |
|
Distance éloignée |
Environ 60―45 cm  |
Environ 60―45 cm  |
Son intermittent intermédiaire |
|
Distance moyenne |
Environ 45―35 cm  |
Environ 45―35 cm  |
Son intermittent rapide |
|
Distance proche |
Moins d'environ 35 cm  |
Moins d'environ 35 cm  |
Son continu |
-
Le rythme du son intermittent s'accélère lorsque le véhicule se rapproche de l'obstacle.
Détecteur de coin avant (Certains Modèles), détecteur de coin arrière
|
Zone de détection de distance |
Distance entre le véhicule et l'obstacle |
Bip sonore*1 |
|---|---|---|
|
Détecteur de coin avant (Certains Modèles)/arrière |
||
|
Distance éloignée |
Environ 55―38 cm  |
Son intermittent intermédiaire |
|
Distance moyenne |
Environ 38―25 cm  |
Son intermittent rapide |
|
Distance proche |
Moins d'environ 25 cm  |
Son continu |
-
Le rythme du son intermittent s'accélère lorsque le véhicule se rapproche de l'obstacle.
Si un obstacle est détecté dans une zone pendant au moins 6 secondes, le bip sonore s'arrête (sauf pour la zone de distance proche). Si le même obstacle est détecté dans une autre zone, le bip sonore correspondant retentit.
Lorsque l'avertisseur sonore est activé
Le système informe le conducteur de toute anomalie en activant le bip sonore.
|
Témoin/bip |
Comment vérifier |
|---|---|
|
Le bip sonore n'est pas émis. |
Cela pourrait indiquer une anomalie du système. Faire inspecter le véhicule par un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé, dès que possible. |
|
Le bip sonore intermittent est émis 5 fois. |
Retirer tout corps étranger de la zone du capteur. Si le système ne fonctionne toujours pas correctement, faire inspecter le véhicule par un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé. |
|
Un certain indicateur de détection d'obstacle s'affiche en continu. |
Se référer à la section Indication de détection d'obstacle (Rechercher). |
