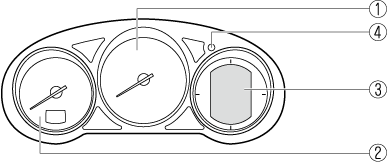

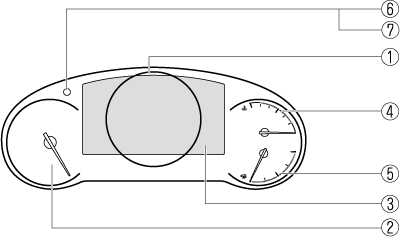

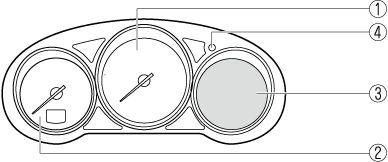

Tableau de bord et affichage

Le compteur de vitesse indique la vitesse du véhicule.

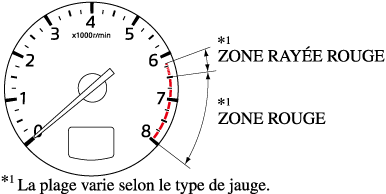

Le compte-tours indique le régime moteur en milliers de tours par minute (tr/min).



---

Ne pas pousser le régime moteur jusqu'à la ZONE ROUGE du compte-tours.

Cela peut endommager le moteur.



Fermer la notice Attention

Voir la notice Attention



---

Lorsque l'aiguille du compte-tours entre dans la ZONE RAYÉE ROUGE, cela indique au conducteur qu'il faut changer de vitesse avant d'arriver à la ZONE ROUGE.

Fermer la notice Remarque

Voir la notice Remarque

L'affichage multi-informations indique les informations suivantes.

• Compteur de vitesse

• Compteur kilométrique

• Compteur journalier

• Température extérieure

• Distance restante

• Moyenne de consommation de carburant

• Consommation actuelle de carburant

• Contrôle d'entretien (sans système de réduction catalytique sélective (SCR))

• AdBlue^® restant et affichage de la distance de conduite maximale (avec système de réduction catalytique sélective (SCR))

• Affichage de surveillance des angles morts (BSM)

• Affichage du système d'assistance de reconnaissance de distance (DRSS)

• Affichage du système de régulation de la vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go)

• Affichage du régulateur de vitesse à radar Mazda (MRCC)

• Affichage des systèmes d'assistance au maintien de trajectoire (LAS) et de l'avertisseur de changement de file (LDWS)

• Affichage du limiteur de vitesse réglable (ASL)

• Affichage de régulateur de vitesse de croisière

• Alarme de vitesse du véhicule

• Indication d'avertissement de portière ouverte/hayon ouvert

• Message d'avertissement

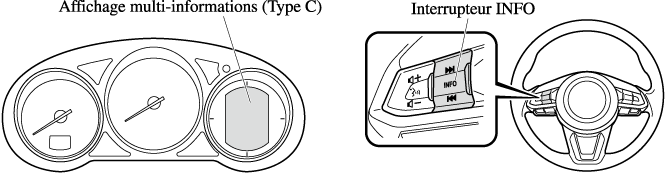

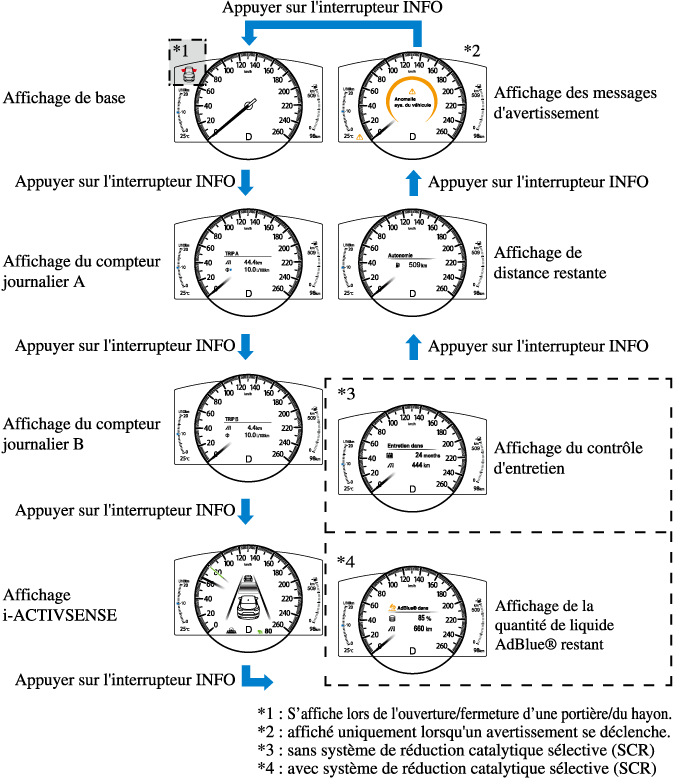

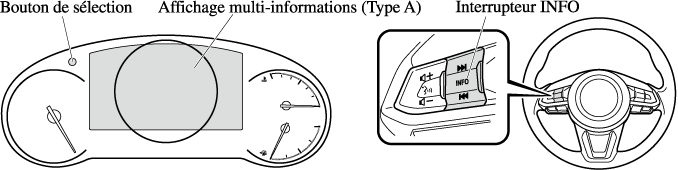

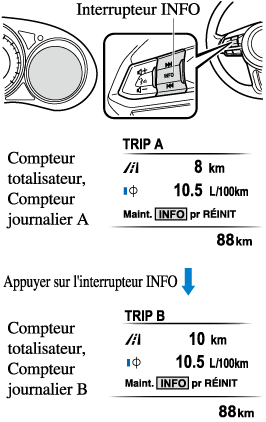

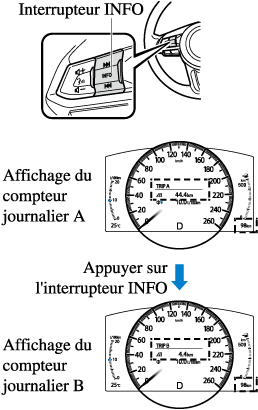

Le contenu de l'écran change à chaque pression sur l'interrupteur INFO.

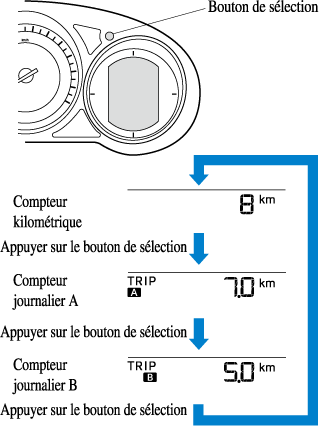

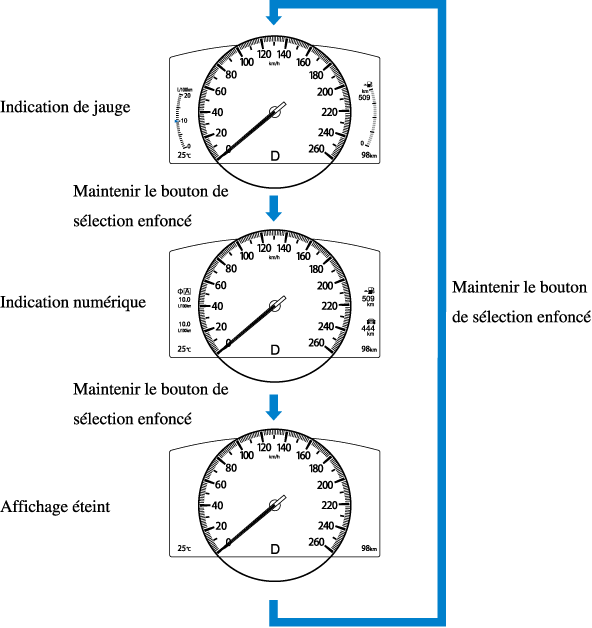

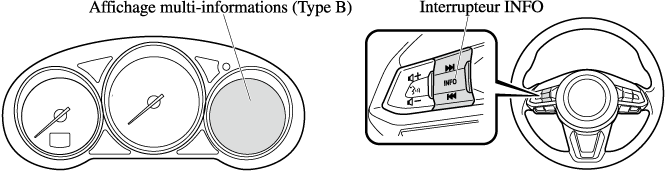

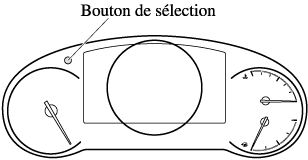

Le contenu de l'écran change chaque fois que le bouton de sélection est maintenu enfoncé.

Le compteur totalisateur est affiché en permanence sur l'écran lorsque le contact est sur ON, et l'écran TRIP A ou TRIP B peut être affiché en actionnant l'interrupteur INFO.

Compteur kilométrique

Le compteur kilométrique enregistre la distance totale parcourue par le véhicule.

Compteur journalier

La distance de conduite pour un intervalle spécifié est indiquée. Il est possible de mesurer la distance de deux types d'intervalles (TRIP A, TRIP B) ainsi que l'économie moyenne de carburant pour chacun.

Par exemple, le compteur journalier A peut enregistrer la distance d'un point d'origine, et le compteur journalier B la distance à partir de quand le plein de carburant est fait.

Lorsque le compteur journalier A est sélectionné, TRIP A sera affiché. Lorsque le compteur journalier B est sélectionné, TRIP B sera affiché.

Le compteur journalier et la consommation moyenne de carburant peuvent être réinitialisés en appuyant sur l'interrupteur INFO pendant 1,5 seconde ou plus en étant sur chaque mode.



---

• Seuls les compteurs journaliers enregistrent des dixièmes de kilomètre.

• L'enregistrement des compteurs journaliers sera remis à zéro lorsque:

  • L'alimentation est interrompue (le fusible grillé ou la batterie est débranchée).

  • Le véhicule atteint 9999,9 km.

Fermer la notice Remarque

Voir la notice Remarque

Affiche la température du liquide de refroidissement moteur. La jauge bleue indique que la température du liquide de refroidissement du moteur est basse, et la jauge rouge indique qu'elle est élevée et en surchauffe.



---

Si l’aiguille de la jauge de température du liquide de refroidissement du moteur atteint la plage rouge, il y a un risque de surchauffe. Conduire lentement pour réduire la charge du moteur jusqu'à ce que vous trouviez un lieu sûr pour arrêter le véhicule et attendre que le moteur refroidisse.

Se référer à Surchauffe (Rechercher).

Fermer la notice Attention

Voir la notice Attention



---

• Durant une conduite normale, la température du liquide de refroidissement du moteur se stabilise à 100 °C ou inférieur, et la jauge indique une plage inférieure à 100 °C.

Fermer la notice Remarque

Voir la notice Remarque

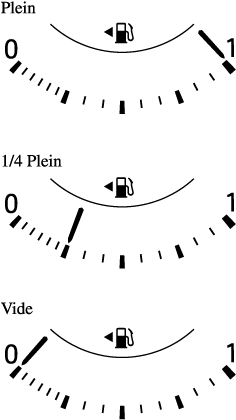

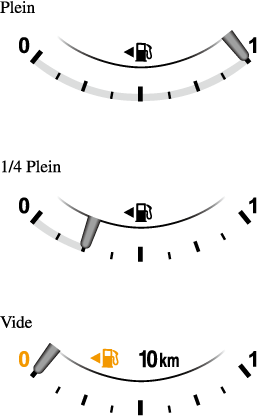

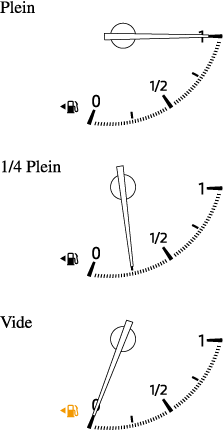

La jauge de carburant indique la quantité approximative de carburant restant dans le réservoir lorsque le contacteur est mis sur ON. Il est recommandé de garder le réservoir à plus de 1/4 plein.

Lorsque le voyant de niveau bas de carburant s'allume ou si le niveau de carburant est très bas, refaire le plein d'essence dès que possible.

Se référer à Mesures correctives (Rechercher).



---

• Après qu'on ait refait le plein de carburant, un certain temps pourra être nécessaire avant que l'indicateur se stabilise. En outre, il est possible que l'indicateur dévie lors de la conduite sur une pente ou dans un virage, en raison des mouvements du carburant à l'intérieur du réservoir.

• Le sens de la flèche () indique que la trappe de remplissage de carburant est du côté gauche du véhicule.

Fermer la notice Remarque

Voir la notice Remarque

(SKYACTIV-D 2.2)

Si le moteur ne fonctionne pas bien régulièrement ou s'il cale en raison du niveau de carburant insuffisant, refaire l'appoint en carburant dès que possible, en ajoutant au moins 10 litres de carburant.

Quand les feux sont allumés avec le contact d'allumage sur ON, la luminosité de l'éclairage du tableau de bord est atténuée. Cependant, si le capteur optique détecte que l'espace environnant est lumineux, comme lorsque les feux sont allumés pendant la journée, l'éclairage du tableau de bord n'est pas réduit.



---

• Lorsque le contacteur est mis sur ON tôt le matin ou au crépuscule, l'éclairage du tableau de bord est réduit pendant quelques secondes, le temps que le capteur optique détecte la luminosité de l'espace environnant. Cette réduction de l'éclairage peut cependant être annulée une fois la luminosité détectée.

• Lorsque les feux sont allumés, le témoin des feux allumés dans le tableau de bord s'allume.

  Se référer à Phares (Rechercher).

Fermer la notice Remarque

Voir la notice Remarque

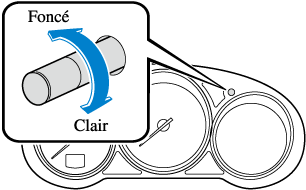

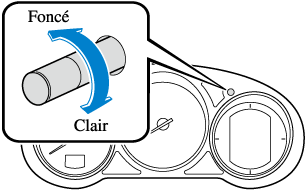

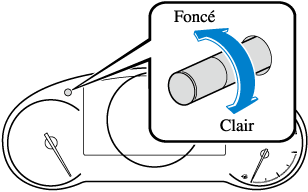

Il est possible de régler la luminosité de l'éclairage du tableau de bord et des éclairages du tableau de bord en tournant le bouton.

• En tournant le bouton vers la gauche, la luminosité diminue. Lorsque le bouton a été tourné à la position maximale faible un bip sonore retentira.

• En tournant le bouton vers la droite, la luminosité augmente.

Fonction pour annuler le gradateur d'éclairage

Il est possible d'annuler le gradateur d'éclairage en tournant le bouton d'éclairage du combiné d'instruments vers la droite jusqu'à ce qu'un bip sonore retentisse tandis que le combiné d'instruments est faiblement illuminé avec le contact d'allumage sur ON. Annuler le gradateur d'éclairage si la visibilité du tableau de bord est réduite due à l'éblouissement de la luminosité environnante.



---

• Le gradateur d'éclairage peut être annulée en appuyant sur la commande d'éclairage du tableau de bord. (sans sélecteur d'unités de vitesse)

• Quand on annule le gradateur d'éclairage, il est impossible d'atténuer l'éclairage du tableau de bord même si les feux sont allumés.

• Quand on annule le gradateur d'éclairage, l'écran dans l'affichage central passe à l'affichage constant de l'écran de jour.

Fermer la notice Remarque

Voir la notice Remarque

Dans certains pays, il peut être nécessaire de changer les unités de vitesse de km/h à mi/h.

Un pression sur le bouton de sélection change les unités de vitesse sur le tableau de bord.

Lorsque le contacteur est sur ON, la température extérieure est affichée.



---

• Dans les conditions suivantes, la température extérieure affichée peut différer de la température extérieure réelle suivant l'environnement du véhicule et les conditions du véhicule:

  • Températures nettement froides ou chaudes.

  • Changements brusques de température extérieure.

  • Le véhicule est en stationnement.

  • Le véhicule est conduit à vitesse réduite.

Fermer la notice Remarque

Voir la notice Remarque

Changer l'unité de l'affichage de température extérieure (véhicules avec audio de type B)

Il est possible d'opter pour Celsius ou Fahrenheit comme unité de température extérieure.

Les réglages peuvent être modifiés en opérant l'écran d'affichage central.

Se référer à Fonctions de personnalisation (Rechercher).



---

Lorsque l'unité utilisée par l'affichage de température extérieure est changée, l'unité utilisée par la jauge du liquide de refroidissement du moteur change de la même façon.

Fermer la notice Remarque

Voir la notice Remarque

Avertissement température extérieure (Certains Modèles)

Lorsque la température extérieure est basse, l'indication clignote et un bip sonore est émis pour signaler le risque de verglas au conducteur.

Si la température extérieure est inférieure à 4 °C environ, l'affichage de la température extérieure et la marque clignotent pendant environ dix secondes et un bip sonore retentit une fois.



---

Si la température extérieure est inférieure à -20 °C, le bip sonore ne s'enclenche pas. Toutefois, la marque s'allume.

Fermer la notice Remarque

Voir la notice Remarque

Affiche la distance approximative que l'on peut parcourir avec le carburant restant en se basant sur l'économie de carburant.

La distance restante sera calculée puis affichée toutes les secondes.



---

• Même si l'affichage de la distance restante peut indiquer une distance suffisante de conduite avant que le plein de carburant ne soit requis, faire le plein dès que possible si le niveau de carburant est très bas ou si le voyant de niveau bas de carburant s'allume.

• L'affichage ne changera que si l'on ajoute plus de 9 litres environ de carburant.

• La distance restante est la distance approximative restante durant laquelle le véhicule peut être conduit jusqu'à ce que toutes les marques de l'aiguille dans la jauge à carburant indiquant le carburant restant disparaît.

• S'il n'y a pas d'informations sur les économies de carburant passées, comme par exemple après le premier achat de votre véhicule ou que l'information a été supprimée lorsque les câbles de la batterie ont été déconnectés, la distance restante/plage réelle peut différer de la valeur qui est indiquée.

Fermer la notice Remarque

Voir la notice Remarque

La consommation moyenne de carburant est calculée toutes les minutes à partir de la distance totale parcourue sur le compteur journalier et la consommation totale de carburant, et l'économie moyenne de carburant est affichée soit pour le TRIP A, soit pour le TRIP B.

La consommation moyenne de carburant et les compteurs journalier peuvent être réinitialisés en appuyant sur l'interrupteur INFO pendant 1,5 seconde ou plus en étant sur chaque mode. Une fois les données effacées, la consommation de carburant est recalculée et - - - L/100 km apparaît pendant 1 minute avant qu'elle ne s'affiche.

Cet affichage montre la consommation actuelle de carburant en calculant la quantité de carburant consommée et la distance parcourue.

La consommation moyenne de carburant de TRIP A est indiquée par une flèche bleue.



---

Indique la position 0 lorsque la vitesse du véhicule est d’environ 5 km/h ou moins.

Fermer la notice Remarque

Voir la notice Remarque

Les avis de périodicité de l'entretien suivants peuvent être affichés en activant le contrôle d'entretien.

• Entretien périodique

• Permutation des pneus

• Vidange d'huile

Lorsqu’il reste 15 jours ou moins avant la période d'entretien, ou que la distance restante est de 1 000 km ou moins, un message s'affiche lorsque le contacteur est positionné sur ON.

Pour la méthode de réglage et les indications pour le contrôle d'entretien, se reporter à la section Contrôle d'entretien.

Se référer à Contrôle d'entretien (Rechercher).

Les indications de quantité restante de AdBlue^® et de distance restante avant que le réservoir ne soit vide s'affichent lorsque le contacteur d'allumage est positionné sur ON.

Si la quantité restante de AdBlue^® est faible ou si le système de réduction catalytique sélective (SCR) présente un problème et que la distance de conduite restante est inférieure au maximum, l'indication de distance restante avant que le réservoir ne soit vide est affichée en permanence.

Si la quantité restante de AdBlue^® est faible ou si le système SCR présente un problème, le voyant SCR s'allume/clignote et un message d'avertissement s'affiche.

Se référer aux Indications du système de réduction catalytique sélective (SCR) (Rechercher).

Ce mode affiche le réglage défini pour l'alarme de vitesse du véhicule. Il est possible de changer le réglage défini pour la vitesse du véhicule auquel l'alarme est déclenchée.



---

L'affichage de l'alarme de vitesse du véhicule est activé au même moment où le bip sonore est émis.

Fermer la notice Remarque

Voir la notice Remarque

L'alarme de vitesse du véhicule peut être réglée en utilisant l'affichage central.



---

Toujours régler la vitesse du véhicule de manière conforme aux lois et règlements du pays et de la ville dans lesquels le véhicule est utilisé. En outre, toujours vérifier la vitesse du véhicule sur le compteur de vitesse.

Fermer la notice Remarque

Voir la notice Remarque

Affiche l'état du système.

Se référer à Surveillance des angles morts (BSM) (Rechercher).

Affiche l'état du système.

Se référer à Systèmes d'assistance au maintien de trajectoire (LAS) et de l'avertisseur de changement de file (LDWS) (Rechercher).

Affiche l'état du système actuellement réglé.

Se référer à Régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Rechercher).

Affiche l'état du système actuellement réglé.

Se référer à Commande de croisière radar Mazda (MRCC) (Rechercher).

Affiche la distance entre le véhicule et le véhicule qui le précède.

Se référer à Système d'assistance de reconnaissance de distance (DRSS) (Rechercher).

L'état de réglage du limiteur de vitesse réglable (ASL) s'affiche.

Se référer à Limiteur de vitesse réglable (ASL) (Rechercher).

La vitesse préréglée du véhicule à l'aide du régulateur de vitesse de croisière est affichée.

Se référer à Régulateur de vitesse de croisière (Rechercher).

Un message s'affiche pour avertir l'utilisateur de l'état de fonctionnement du système et des dysfonctionnements ou des anomalies.

Si le voyant s'allume/clignote en même temps ou un symbole s'affiche à l'écran, vérifiez les informations concernant le voyant ou le symbole.

Se référer à Si un voyant s'allume ou clignote (Rechercher).

Pour les messages n'affichant pas de symbole, suivre les instructions indiquées sur l'affichage multi-informations.

Se référer à Message indiqué dans l'affichage multi-informations (Rechercher).

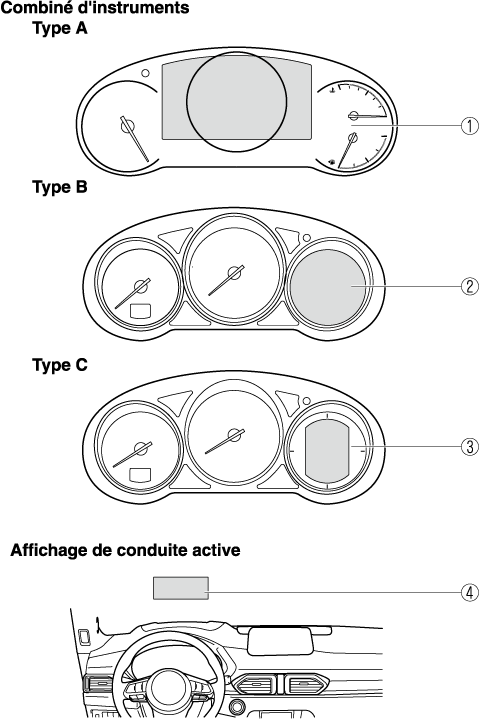

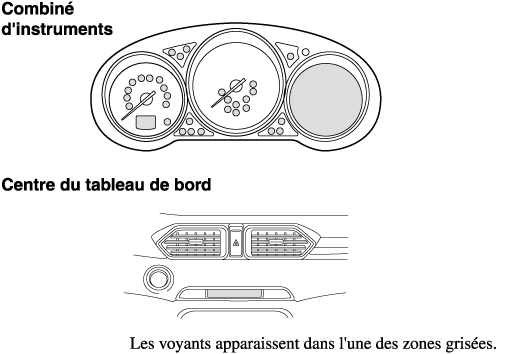

Le tableau de bord varie selon le modèle et les spécifications.

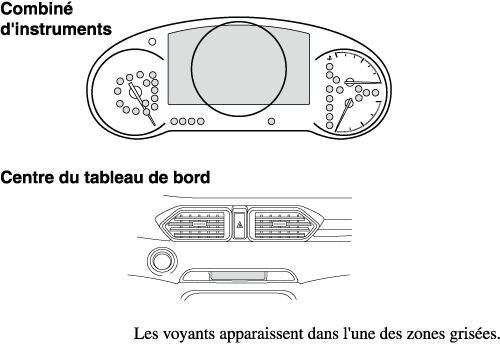

Ces voyants s'allument ou clignotent pour notifier à l'utilisateur du système l'état de fonctionnement ou une anomalie du système.

Signal	Avertissement	Page
	Voyant du système de freinage*1	(Rechercher)
	Voyant du système d'antiblocage de frein (ABS)*1	Voyant du système électronique de distribution de force de freinage (Rechercher)
		Avertisseur ABS (Rechercher)
	Indication d'avertissement/voyant du circuit de charge*1	(Rechercher)
	Voyant d'huile moteur*1	(Rechercher)
	Indication d'avertissement de température élevée du liquide de refroidissement du moteur	(Rechercher)
	Indication d'anomalie de la direction assistée	(Rechercher)
	Indication d'avertissement principal	(Rechercher)
	Indication d'avertissement/voyant du frein de stationnement électrique (EPB)*1	(Rechercher)
	Voyant d'anomalie du moteur*1	(Rechercher)
(Orange)	Voyant i-stop*1 (Certains Modèles)	(Rechercher)
	Indication d'avertissement i-ELOOP (Certains Modèles)	(Rechercher)
	Voyant/indication d'avertissement du système de réduction catalytique sélective (SCR)*1 (Certains Modèles)	(Rechercher)
	Indication d'avertissement de boîte de vitesses automatique (Certains Modèles)	(Rechercher)
	Indication d'avertissement 4WD (Certains Modèles)	(Rechercher)
	Voyant du système de coussins d'air/dispositif de prétension de ceinture de sécurité*1	(Rechercher)
	Voyant du système de surveillance de pression des pneus*1 (Certains Modèles)	Clignotant (Rechercher)
		S'allume (Rechercher)
(Orange/blanc)	Indication d'avertissement KEY	Orange (Rechercher)
		Blanc (Rechercher)
(Orange)	Indication d'avertissement/voyant des phares adaptables DEL (ALH)*1	(Rechercher)
	Indication d'avertissement de surveillance des angles morts (BSM)	(Rechercher)
(Orange)	Indication d'avertissement de l'alerte à l'attention du conducteur (DAA)	(Rechercher)
(Orange)	Indication d'avertissement du système de régulation de vitesse à radar Mazda (MRCC) (Certains Modèles)	(Rechercher)
	Indication d'avertissement du régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Certains Modèles)	(Rechercher)
	Indication d'avertissement des systèmes d'assistance au maintien de trajectoire (LAS) et d'avertisseur de changement de file (LDWS)	(Rechercher)
	Voyant DEL des phares*1	(Rechercher)
	Indication d'avertissement d'assistance au freinage intelligent/d'aide au freinage intelligent en mode urbain (SBS/SCBS)	(Rechercher)
	Indication d'avertissement/voyant de niveau bas de carburant	(Rechercher)
	Voyant de niveau d'huile moteur*1	(Rechercher)
	Voyant 120 km/h*1 (Certains Modèles)	(Rechercher)
	Voyant de ceinture de sécurité (siège avant)	(Rechercher)
(Rouge)	Voyant de ceinture de sécurité (siège arrière) (Certains Modèles)	(Rechercher)
	Indication d'avertissement de niveau bas de liquide du lave-glace (Certains Modèles)	(Rechercher)
	Indication d'avertissement de portière ouverte	(Rechercher)
	Indication d'avertissement de hayon ouvert	(Rechercher)
	Voyant de portière ouverte	(Rechercher)

1. L'éclairage s'allume lorsque le contact est permuté pour un contrôle de fonctionnement, et s'éteint quelques secondes plus tard, ou quand le moteur tourne. Si l'éclairage ne s'allume pas ou reste allumé, faire inspecter le véhicule par un mécanicien expérimenté. Nous vous recommandons un mécanicien agréé Mazda.

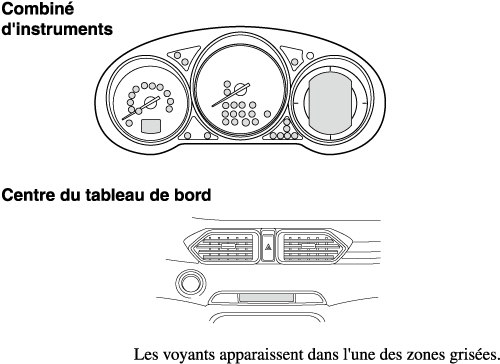

Ces voyants s'allument ou clignotent pour notifier à l'utilisateur du système l'état de fonctionnement ou une anomalie du système.

Signal	Témoin	Page
(Vert)	Témoin de ceinture de sécurité (siège arrière) (Certains Modèles)	(Rechercher)
	Témoin de désactivation du coussin d'air du passager avant*1 (Certains Modèles)	(Rechercher)
(Vert)	Témoin i-stop (Certains Modèles)	(Rechercher)
	Témoin d'immobilisateur*1	(Rechercher)
	Indication de l'alarme de vitesse du véhicule (Certains Modèles)	(Rechercher)
	Indication de la clé	(Rechercher)
	Témoin de préchauffage*1 (Certains Modèles)	(Rechercher)
	Indication du filtre à particules diesel (Certains Modèles)	(Rechercher)
	Indication de position de plage de boîte de vitesse	(Rechercher)
	Indication/témoin de feux allumés	(Rechercher)
	Témoin des feux de route	Feux de route/croisement (Rechercher)
		Appel de phares (Rechercher)
	Témoin d'antibrouillard avant	(Rechercher)
	Témoin d'antibrouillard arrière (Certains Modèles)	(Rechercher)
	Témoins de clignotants et de feux de détresse	Clignotants et changement de file (Rechercher)
		Feux de détresse (Rechercher)
	Indication/témoin du frein de stationnement électrique (EPB)*1*2	(Rechercher)
	Témoin AUTOHOLD active*1	(Rechercher)
	Témoin du régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Certains Modèles)	(Rechercher)
	Témoin TCS/DSC*1	Système de commande de traction (TCS) (Rechercher)
		Commande dynamique de stabilité (DSC) (Rechercher)
		S'allume (Rechercher)
	Témoin TCS OFF*1	(Rechercher)
	Indication du mode de sélection (Certains Modèles)	(Rechercher)
(Vert)	Témoin des phares adaptables DEL (ALH)	(Rechercher)
	Témoin de surveillance des angles morts (BSM) OFF*1	Sauf dysfonctionnement (Rechercher)
		Anomalie (Rechercher)
(Blanc)	Indication de l'alerte à l'attention du conducteur (DAA)	(Rechercher)
(Blanc)	Indication principale du système de régulation de vitesse à radar Mazda (MRCC) (Certains Modèles)	(Rechercher)
	Indication principale du régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Certains Modèles)	(Rechercher)
(Vert)	Indication de réglage du système de régulation de vitesse à radar Mazda (MRCC) (Certains Modèles)	(Rechercher)
	Indication de réglage du régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Certains Modèles)	(Rechercher)
	Indication des systèmes d'assistance au maintien de trajectoire (LAS) et d'avertisseur de changement de file (LDWS)	(Rechercher)
	Témoin OFF des systèmes d'assistance au maintien de trajectoire (LAS) et d'avertisseur de changement de file (LDWS)*1	(Rechercher)
	Indication de l'aide au freinage intelligent en mode urbain (SCBS)	Aide au freinage intelligent en mode urbain avancée (Advanced SCBS) (Rechercher)
		Aide au freinage intelligent en mode urbain [marche arrière] (SCBS R) (Rechercher)
	Témoin d'assistance au freinage intelligent/d'aide au freinage intelligent en mode urbain (SBS/SCBS) OFF*1	Aide au freinage intelligent en mode urbain avancée (Advanced SCBS) (Rechercher)
		Aide au freinage intelligent en mode urbain [marche arrière] (SCBS R) (Rechercher)
		Système d'aide au freinage intelligent (SBS) (Rechercher)
(Blanc)	Indication principale du limiteur de vitesse réglable (ASL) (Certains Modèles)	(Rechercher)
(Vert)	Indication de réglage du limiteur de vitesse réglable (ASL) (Certains Modèles)	(Rechercher)
(Blanc)	Indication principal de régulateur de vitesse de croisière (Certains Modèles)	(Rechercher)
(Vert)	Indication de réglage de régulateur de vitesse de croisière (Certains Modèles)	(Rechercher)

1. L'éclairage s'allume lorsque le contact est permuté pour un contrôle de fonctionnement, et s'éteint quelques secondes plus tard, ou quand le moteur tourne. Si l'éclairage ne s'allume pas ou reste allumé, faire inspecter le véhicule par un mécanicien expérimenté. Nous vous recommandons un mécanicien agréé Mazda.

2. L'éclairage reste allumé lorsque le frein de stationnement est appliqué.

L'indication de la clé s'affiche dans les conditions suivantes.

• Lorsque la période d'entretien prédéfinie est arrivée.

  Se référer à Contrôle d'entretien (Rechercher).

• Lorsque la période de remplacement de l'huile moteur est arrivée.

• (SKYACTIV-D 2.2)

  • Lorsque l'huile moteur s'est détériorée.

  • Lorsque le filtre à carburant (décanteur) doit être vidangé. S'adresser à un mécanicien expérimenté. Nous vous recommandons un mécanicien agréé Mazda.



---

• Selon les conditions d’utilisation du véhicule, l’indication de la clé peut apparaître avant la période prédéfinie.

• Il est nécessaire de réinitialiser l'unité de commande du moteur du véhicule chaque fois que l'huile moteur est remplacée.

  Votre mécanicien agréé Mazda pourra réinitialiser l'unité de commande du moteur ou voir (Rechercher) la procédure de réinitialisation de l'unité de commande du moteur du véhicule.

Fermer la notice Remarque

Voir la notice Remarque

Lorsque le contacteur est positionné ON, le témoin de préchauffage s'allume. Le témoin de préchauffage s'éteint une fois le préchauffage terminé.

Un problème dans le système pourrait être indiqué dans les conditions suivantes. Faire vérifier le véhicule par un mécanicien expérimenté. Nous vous recommandons un mécanicien agréé Mazda.

• Le témoin de préchauffage ne s'allume pas lorsque le contacteur est positionné sur ON, ou il reste allumé.

• Le témoin de préchauffage clignote.



---

Si le véhicule est laissé avec le contacteur sur ON sans démarrer le moteur et qu'un long laps de temps s'est écoulé depuis la fin du préchauffage, le préchauffage peut être à nouveau effectué et le témoin de préchauffage peut s'allumer.

Fermer la notice Remarque

Voir la notice Remarque

Le compteur de vitesse indique la vitesse du véhicule.

Le compte-tours indique le régime moteur en milliers de tours par minute (tr/min).



---

Ne pas pousser le régime moteur jusqu'à la ZONE ROUGE du compte-tours.

Cela peut endommager le moteur.



Fermer la notice Attention

Voir la notice Attention



---

Lorsque l'aiguille du compte-tours entre dans la ZONE RAYÉE ROUGE, cela indique au conducteur qu'il faut changer de vitesse avant d'arriver à la ZONE ROUGE.

Fermer la notice Remarque

Voir la notice Remarque

L'affichage multi-informations indique les informations suivantes.

• Compteur kilométrique

• Compteur journalier

• Jauge de température du liquide de refroidissement du moteur

• Jauge de carburant

• Température extérieure

• Distance restante

• Moyenne de consommation de carburant

• Consommation actuelle de carburant

• Contrôle d'entretien (sans système de réduction catalytique sélective (SCR))

• AdBlue^® restant et affichage de la distance de conduite maximale (avec système de réduction catalytique sélective (SCR))

• Affichage de surveillance des angles morts (BSM)

• Affichage du système d'assistance de reconnaissance de distance (DRSS)

• Affichage du système de régulation de la vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go)

• Affichage du régulateur de vitesse à radar Mazda (MRCC)

• Affichage des systèmes d'assistance au maintien de trajectoire (LAS) et de l'avertisseur de changement de file (LDWS)

• Affichage du limiteur de vitesse réglable (ASL)

• Affichage de régulateur de vitesse de croisière

• Alarme de vitesse du véhicule

• Message d'avertissement

Le contenu de l'écran change à chaque pression sur l'interrupteur INFO.

Le compteur totalisateur est affiché en permanence sur l'écran lorsque le contact est sur ON, et l'écran TRIP A ou TRIP B peut être affiché en actionnant l'interrupteur INFO.

Compteur kilométrique

Le compteur kilométrique enregistre la distance totale parcourue par le véhicule.

Compteur journalier

La distance de conduite pour un intervalle spécifié est indiquée. Il est possible de mesurer la distance de deux types d'intervalles (TRIP A, TRIP B) ainsi que l'économie moyenne de carburant pour chacun.

Par exemple, le compteur journalier A peut enregistrer la distance d'un point d'origine, et le compteur journalier B la distance à partir de quand le plein de carburant est fait.

Lorsque le compteur journalier A est sélectionné, TRIP A sera affiché. Lorsque le compteur journalier B est sélectionné, TRIP B sera affiché.

Le compteur journalier et la consommation moyenne de carburant peuvent être réinitialisés en appuyant sur l'interrupteur INFO pendant 1,5 seconde ou plus en étant sur chaque mode.



---

• Seuls les compteurs journaliers enregistrent des dixièmes de kilomètre.

• L'enregistrement des compteurs journaliers sera remis à zéro lorsque:

  • L'alimentation est interrompue (le fusible grillé ou la batterie est débranchée).

  • Le véhicule atteint 9999,9 km.

Fermer la notice Remarque

Voir la notice Remarque

Affiche la température du liquide de refroidissement moteur. La jauge bleue indique que la température du liquide de refroidissement du moteur est basse, et la jauge rouge indique qu'elle est élevée et en surchauffe.



---

Si le voyant de température élevée du liquide de refroidissement du moteur (rouge) clignote, il y a un risque de surchauffe. Conduire lentement pour réduire la charge du moteur jusqu'à ce que vous trouviez un lieu sûr pour arrêter le véhicule et attendre que le moteur refroidisse.

Se référer à Surchauffe (Rechercher).

Fermer la notice Attention

Voir la notice Attention



---

• L'unité de température (Celsius/Fahrenheit) de la jauge du liquide de refroidissement du moteur bascule en conjonction avec l'unité de l'affichage de la température extérieure.

  Se référer à Fonctions de personnalisation (Rechercher).

• Durant une conduite normale, la température du liquide de refroidissement du moteur se stabilise à 100 °C ou inférieur, et la jauge indique une plage inférieure à 100 °C.

Fermer la notice Remarque

Voir la notice Remarque

La jauge de carburant indique la quantité approximative de carburant restant dans le réservoir lorsque le contacteur est mis sur ON. Il est recommandé de garder le réservoir à plus de 1/4 plein.

Si le niveau de carburant est faible, () et () passent en orange. Faire le plein dès que possible.

Se référer à Mesures correctives (Rechercher).



---

• Après qu'on ait refait le plein de carburant, un certain temps pourra être nécessaire avant que l'indicateur se stabilise. En outre, il est possible que l'indicateur dévie lors de la conduite sur une pente ou dans un virage, en raison des mouvements du carburant à l'intérieur du réservoir.

• Le sens de la flèche () indique que la trappe de remplissage de carburant est du côté gauche du véhicule.

Fermer la notice Remarque

Voir la notice Remarque

(SKYACTIV-D 2.2)

Si le moteur ne fonctionne pas bien régulièrement ou s'il cale en raison du niveau de carburant insuffisant, refaire l'appoint en carburant dès que possible, en ajoutant au moins 10 litres de carburant.

Quand les feux sont allumés avec le contact d'allumage sur ON, la luminosité de l'éclairage du tableau de bord est atténuée. Cependant, si le capteur optique détecte que l'espace environnant est lumineux, comme lorsque les feux sont allumés pendant la journée, l'éclairage du tableau de bord n'est pas réduit.



---

• Lorsque le contacteur est mis sur ON tôt le matin ou au crépuscule, l'éclairage du tableau de bord est réduit pendant quelques secondes, le temps que le capteur optique détecte la luminosité de l'espace environnant. Cette réduction de l'éclairage peut cependant être annulée une fois la luminosité détectée.

• Lorsque les feux sont allumés, le témoin des feux allumés dans le tableau de bord s'allume.

  Se référer à Phares (Rechercher).

Fermer la notice Remarque

Voir la notice Remarque

Il est possible de régler la luminosité de l'éclairage du tableau de bord et des éclairages du tableau de bord en tournant le bouton.

• En tournant le bouton vers la gauche, la luminosité diminue. Lorsque le bouton a été tourné à la position maximale faible un bip sonore retentira.

• En tournant le bouton vers la droite, la luminosité augmente.

Fonction pour annuler le gradateur d'éclairage

Il est possible d'annuler le gradateur d'éclairage en tournant le bouton d'éclairage du combiné d'instruments vers la droite jusqu'à ce qu'un bip sonore retentisse tandis que le combiné d'instruments est faiblement illuminé avec le contact d'allumage sur ON. Annuler le gradateur d'éclairage si la visibilité du tableau de bord est réduite due à l'éblouissement de la luminosité environnante.



---

• Le gradateur d'éclairage peut être annulée en appuyant sur la commande d'éclairage du tableau de bord.

• Quand on annule le gradateur d'éclairage, il est impossible d'atténuer l'éclairage du tableau de bord même si les feux sont allumés.

• Quand on annule le gradateur d'éclairage, l'écran dans l'affichage central passe à l'affichage constant de l'écran de jour.

Fermer la notice Remarque

Voir la notice Remarque

Lorsque le contacteur est sur ON, la température extérieure est affichée.



---

• Dans les conditions suivantes, la température extérieure affichée peut différer de la température extérieure réelle suivant l'environnement du véhicule et les conditions du véhicule:

  • Températures nettement froides ou chaudes.

  • Changements brusques de température extérieure.

  • Le véhicule est en stationnement.

  • Le véhicule est conduit à vitesse réduite.

Fermer la notice Remarque

Voir la notice Remarque

Changer l'unité de l'affichage de température extérieure (véhicules avec audio de type B)

Il est possible d'opter pour Celsius ou Fahrenheit comme unité de température extérieure.

Les réglages peuvent être modifiés en opérant l'écran d'affichage central.

Se référer à Fonctions de personnalisation (Rechercher).



---

Lorsque l'unité utilisée par l'affichage de température extérieure est changée, l'unité utilisée par la jauge du liquide de refroidissement du moteur change de la même façon.

Fermer la notice Remarque

Voir la notice Remarque

Avertissement température extérieure (Certains Modèles)

Lorsque la température extérieure est basse, l'indication clignote et un bip sonore est émis pour signaler le risque de verglas au conducteur.

Si la température extérieure est inférieure à 4 °C environ, l'affichage de la température extérieure et la marque clignotent pendant environ dix secondes et un bip sonore retentit une fois.



---

Si la température extérieure est inférieure à -20 °C, le bip sonore ne s'enclenche pas. Toutefois, la marque s'allume.

Fermer la notice Remarque

Voir la notice Remarque

Affiche la distance approximative que l'on peut parcourir avec le carburant restant en se basant sur l'économie de carburant.

La distance restante sera calculée puis affichée toutes les secondes.



---

• Même si l'affichage de la distance restante peut indiquer une distance suffisante de conduite avant que le plein de carburant ne soit requis, faire le plein dès que possible si le niveau de carburant est très bas ou si le voyant de niveau bas de carburant s'allume.

• L'affichage ne changera que si l'on ajoute plus de 9 litres environ de carburant.

• La distance restante est la distance approximative restante durant laquelle le véhicule peut être conduit jusqu'à ce que toutes les marques de l'aiguille dans la jauge à carburant indiquant le carburant restant disparaît.

• S'il n'y a pas d'informations sur les économies de carburant passées, comme par exemple après le premier achat de votre véhicule ou que l'information a été supprimée lorsque les câbles de la batterie ont été déconnectés, la distance restante/plage réelle peut différer de la valeur qui est indiquée.

Fermer la notice Remarque

Voir la notice Remarque

La consommation moyenne de carburant est calculée toutes les minutes à partir de la distance totale parcourue sur le compteur journalier et la consommation totale de carburant, et l'économie moyenne de carburant est affichée soit pour le TRIP A, soit pour le TRIP B.

La consommation moyenne de carburant et les compteurs journalier peuvent être réinitialisés en appuyant sur l'interrupteur INFO pendant 1,5 seconde ou plus en étant sur chaque mode. Une fois les données effacées, la consommation de carburant est recalculée et - - - L/100 km apparaît pendant 1 minute avant qu'elle ne s'affiche.

Cet affichage montre la consommation actuelle de carburant en calculant la quantité de carburant consommée et la distance parcourue.



---

Indique la position 0 lorsque la vitesse du véhicule est d’environ 5 km/h ou moins.

Fermer la notice Remarque

Voir la notice Remarque

Les avis de périodicité de l'entretien suivants peuvent être affichés en activant le contrôle d'entretien.

• Entretien périodique

• Permutation des pneus

• Vidange d'huile

Lorsqu’il reste 15 jours ou moins avant la période d'entretien, ou que la distance restante est de 1 000 km ou moins, un message s'affiche lorsque le contacteur est positionné sur ON.

Pour la méthode de réglage et les indications pour le contrôle d'entretien, se reporter à la section Contrôle d'entretien.

Se référer à Contrôle d'entretien (Rechercher).

Les indications de quantité restante de AdBlue^® et de distance restante avant que le réservoir ne soit vide s'affichent lorsque le contacteur d'allumage est positionné sur ON.

Si la quantité restante de AdBlue^® est faible ou si le système de réduction catalytique sélective (SCR) présente un problème et que la distance de conduite restante est inférieure au maximum, l'indication de distance restante avant que le réservoir ne soit vide est affichée en permanence.

Si la quantité restante de AdBlue^® est faible ou si le système SCR présente un problème, le voyant SCR s'allume/clignote et un message d'avertissement s'affiche.

Se référer aux Indications du système de réduction catalytique sélective (SCR) (Rechercher).

Ce mode affiche le réglage défini pour l'alarme de vitesse du véhicule. Il est possible de changer le réglage défini pour la vitesse du véhicule auquel l'alarme est déclenchée.



---

L'affichage de l'alarme de vitesse du véhicule est activé au même moment où le bip sonore est émis.

Fermer la notice Remarque

Voir la notice Remarque

L'alarme de vitesse du véhicule peut être réglée en utilisant l'affichage central.



---

Toujours régler la vitesse du véhicule de manière conforme aux lois et règlements du pays et de la ville dans lesquels le véhicule est utilisé. En outre, toujours vérifier la vitesse du véhicule sur le compteur de vitesse.

Fermer la notice Remarque

Voir la notice Remarque

Affiche l'état du système.

Se référer à Surveillance des angles morts (BSM) (Rechercher).

Affiche l'état du système.

Se référer à Systèmes d'assistance au maintien de trajectoire (LAS) et de l'avertisseur de changement de file (LDWS) (Rechercher).

Affiche l'état du système actuellement réglé.

Se référer à Régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Rechercher).

Affiche l'état du système actuellement réglé.

Se référer à Commande de croisière radar Mazda (MRCC) (Rechercher).

Affiche la distance entre le véhicule et le véhicule qui le précède.

Se référer à Système d'assistance de reconnaissance de distance (DRSS) (Rechercher).

La vitesse préréglée du véhicule à l'aide du régulateur de vitesse de croisière est affichée.

Se référer à Régulateur de vitesse de croisière (Rechercher).

L'état de réglage du limiteur de vitesse réglable (ASL) s'affiche.

Se référer à Limiteur de vitesse réglable (ASL) (Rechercher).

Un message s'affiche pour avertir l'utilisateur de l'état de fonctionnement du système et des dysfonctionnements ou des anomalies.

Si le voyant s'allume/clignote en même temps ou un symbole s'affiche à l'écran, vérifiez les informations concernant le voyant ou le symbole.

Se référer à Si un voyant s'allume ou clignote (Rechercher).

Pour les messages n'affichant pas de symbole, suivre les instructions indiquées sur l'affichage multi-informations.

Se référer à Message indiqué dans l'affichage multi-informations (Rechercher).

Le tableau de bord varie selon le modèle et les spécifications.

Ces voyants s'allument ou clignotent pour notifier à l'utilisateur du système l'état de fonctionnement ou une anomalie du système.

Signal	Avertissement	Page
	Voyant du système de freinage*1	(Rechercher)
	Voyant du système d'antiblocage de frein (ABS)*1	Voyant du système électronique de distribution de force de freinage (Rechercher)
		Avertisseur ABS (Rechercher)
	Indication d'avertissement/voyant du circuit de charge*1	(Rechercher)
	Voyant d'huile moteur*1	(Rechercher)
(Rouge)	Voyant de la température élevée du liquide de refroidissement du moteur*1	(Rechercher)
	Indication d'anomalie de la direction assistée	(Rechercher)
	Indication d'avertissement principal	(Rechercher)
	Indication d'avertissement/voyant du frein de stationnement électrique (EPB)*1	(Rechercher)
	Voyant d'anomalie du moteur*1	(Rechercher)
(Orange)	Voyant i-stop*1 (Certains Modèles)	(Rechercher)
	Indication d'avertissement i-ELOOP (Certains Modèles)	(Rechercher)
	Voyant/indication d'avertissement du système de réduction catalytique sélective (SCR)*1 (Certains Modèles)	(Rechercher)
	Indication d'avertissement de boîte de vitesses automatique (Certains Modèles)	(Rechercher)
	Indication d'avertissement 4WD (Certains Modèles)	(Rechercher)
	Voyant du système de coussins d'air/dispositif de prétension de ceinture de sécurité*1	(Rechercher)
	Voyant du système de surveillance de pression des pneus*1 (Certains Modèles)	Clignotant (Rechercher)
		S'allume (Rechercher)
(Orange/blanc)	Indication d'avertissement KEY	Orange (Rechercher)
		Blanc (Rechercher)
(Orange)	Indication d'avertissement/voyant du système de commande des feux de route (HBC)*1 (Certains Modèles)	(Rechercher)
	Indication d'avertissement/voyant des phares adaptables DEL (ALH)*1 (Certains Modèles)	(Rechercher)
	Indication d'avertissement de surveillance des angles morts (BSM) (Certains Modèles)	(Rechercher)
(Orange)	Indication d'avertissement de l'alerte à l'attention du conducteur (DAA) (Certains Modèles)	(Rechercher)
(Orange)	Indication d'avertissement du système de régulation de vitesse à radar Mazda (MRCC) (Certains Modèles)	(Rechercher)
	Indication d'avertissement du régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Certains Modèles)	(Rechercher)
	Indication d'avertissement des systèmes d'assistance au maintien de trajectoire (LAS) et d'avertisseur de changement de file (LDWS) (Certains Modèles)	(Rechercher)
	Voyant DEL des phares*1	(Rechercher)
	Indication d'avertissement d'assistance au freinage intelligent/d'aide au freinage intelligent en mode urbain (SBS/SCBS) (Certains Modèles)	(Rechercher)
	Indication d’avertissement de bas niveau de carburant	(Rechercher)
	Voyant de niveau d'huile moteur*1	(Rechercher)
	Voyant 120 km/h*1 (Certains Modèles)	(Rechercher)
	Voyant de ceinture de sécurité (siège avant)	(Rechercher)
(Rouge)	Voyant de ceinture de sécurité (siège arrière) (Certains Modèles)	(Rechercher)
	Indication d'avertissement de niveau bas de liquide du lave-glace (Certains Modèles)	(Rechercher)
	Indication d'avertissement de portière ouverte	(Rechercher)
	Indication d'avertissement de hayon ouvert	(Rechercher)

1. L'éclairage s'allume lorsque le contact est permuté pour un contrôle de fonctionnement, et s'éteint quelques secondes plus tard, ou quand le moteur tourne. Si l'éclairage ne s'allume pas ou reste allumé, faire inspecter le véhicule par un mécanicien expérimenté. Nous vous recommandons un mécanicien agréé Mazda.

Ces voyants s'allument ou clignotent pour notifier à l'utilisateur du système l'état de fonctionnement ou une anomalie du système.

Signal	Témoin	Page
(Vert)	Témoin de ceinture de sécurité (siège arrière) (Certains Modèles)	(Rechercher)
	Témoin de désactivation du coussin d'air du passager avant*1 (Certains Modèles)	(Rechercher)
(Vert)	Témoin i-stop (Certains Modèles)	(Rechercher)
	Témoin d'immobilisateur*1	(Rechercher)
	Indication de l'alarme de vitesse du véhicule (Certains Modèles)	(Rechercher)
	Indication de la clé	(Rechercher)
(Bleu)	Témoin de faible température du liquide de refroidissement moteur	(Rechercher)
	Témoin de préchauffage*1 (Certains Modèles)	(Rechercher)
	Indication du filtre à particules diesel (Certains Modèles)	(Rechercher)
	Indication de position de plage de boîte de vitesse	(Rechercher)
	Indication/témoin de feux allumés	(Rechercher)
	Témoin des feux de route	Feux de route/croisement (Rechercher)
		Appel de phares (Rechercher)
	Témoin d'antibrouillard avant (Certains Modèles)	(Rechercher)
	Témoin d'antibrouillard arrière (Certains Modèles)	(Rechercher)
	Témoins de clignotants et de feux de détresse	Clignotants et changement de file (Rechercher)
		Feux de détresse (Rechercher)
	Indication/témoin du frein de stationnement électrique (EPB)*1*2	(Rechercher)
	Témoin AUTOHOLD active*1	(Rechercher)
	Témoin du régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Certains Modèles)	(Rechercher)
	Témoin TCS/DSC*1	Système de commande de traction (TCS) (Rechercher)
		Commande dynamique de stabilité (DSC) (Rechercher)
		S'allume (Rechercher)
	Témoin TCS OFF*1	(Rechercher)
	Indication du mode de sélection (Certains Modèles)	(Rechercher)
(Vert)	Témoin du système de commande des feux de route (HBC) (Certains Modèles)	(Rechercher)
	Témoin des phares adaptables DEL (ALH) (Certains Modèles)	(Rechercher)
	Témoin de surveillance des angles morts (BSM) OFF*1 (Certains Modèles)	Sauf dysfonctionnement (Rechercher)
		Anomalie (Rechercher)
(Blanc)	Indication de l'alerte à l'attention du conducteur (DAA) (Certains Modèles)	(Rechercher)
(Blanc)	Indication principale du système de régulation de vitesse à radar Mazda (MRCC) (Certains Modèles)	(Rechercher)
	Indication principale du régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Certains Modèles)	(Rechercher)
(Vert)	Indication de réglage du système de régulation de vitesse à radar Mazda (MRCC) (Certains Modèles)	(Rechercher)
	Indication de réglage du régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Certains Modèles)	(Rechercher)
	Indication des systèmes d'assistance au maintien de trajectoire (LAS) et d'avertisseur de changement de file (LDWS) (Certains Modèles)	(Rechercher)
	Témoin OFF des systèmes d'assistance au maintien de trajectoire (LAS) et d'avertisseur de changement de file (LDWS)*1 (Certains Modèles)	(Rechercher)
	Indication de l'aide au freinage intelligent en mode urbain (SCBS) (Certains Modèles)	Aide au freinage intelligent en mode urbain avancée (Advanced SCBS) (Rechercher)
		Aide au freinage intelligent en mode urbain [marche avant] (SCBS F) (Rechercher)
		Aide au freinage intelligent en mode urbain [marche arrière] (SCBS R) (Rechercher)
	Témoin d'assistance au freinage intelligent/d'aide au freinage intelligent en mode urbain (SBS/SCBS) OFF*1 (Certains Modèles)	Aide au freinage intelligent en mode urbain avancée (Advanced SCBS) (Rechercher)
		Aide au freinage intelligent en mode urbain [marche avant] (SCBS F) (Rechercher)
		Aide au freinage intelligent en mode urbain [marche arrière] (SCBS R) (Rechercher)
		Système d'aide au freinage intelligent (SBS) (Rechercher)
(Blanc)	Indication principale du limiteur de vitesse réglable (ASL) (Certains Modèles)	(Rechercher)
(Vert)	Indication de réglage du limiteur de vitesse réglable (ASL) (Certains Modèles)	(Rechercher)
(Blanc)	Indication principal de régulateur de vitesse de croisière (Certains Modèles)	(Rechercher)
(Vert)	Indication de réglage de régulateur de vitesse de croisière (Certains Modèles)	(Rechercher)

1. L'éclairage s'allume lorsque le contact est permuté pour un contrôle de fonctionnement, et s'éteint quelques secondes plus tard, ou quand le moteur tourne. Si l'éclairage ne s'allume pas ou reste allumé, faire inspecter le véhicule par un mécanicien expérimenté. Nous vous recommandons un mécanicien agréé Mazda.

2. L'éclairage reste allumé lorsque le frein de stationnement est appliqué.

L'indication de la clé s'affiche dans les conditions suivantes.

• Lorsque la période d'entretien prédéfinie est arrivée.

  Se référer à Contrôle d'entretien (Rechercher).

• Lorsque la période de remplacement de l'huile moteur est arrivée.

• (SKYACTIV-D 2.2)

  • Lorsque l'huile moteur s'est détériorée.

  • Lorsque le filtre à carburant (décanteur) doit être vidangé. S'adresser à un mécanicien expérimenté. Nous vous recommandons un mécanicien agréé Mazda.



---

• Selon les conditions d’utilisation du véhicule, l’indication de la clé peut apparaître avant la période prédéfinie.

• Il est nécessaire de réinitialiser l'unité de commande du moteur du véhicule chaque fois que l'huile moteur est remplacée.

  Votre mécanicien agréé Mazda pourra réinitialiser l'unité de commande du moteur ou voir (Rechercher) la procédure de réinitialisation de l'unité de commande du moteur du véhicule.

Fermer la notice Remarque

Voir la notice Remarque

L'éclairage s'allume en continu lorsque la température du liquide de refroidissement du moteur est faible et s'éteint une fois que le moteur est chaud.

Lorsque le contacteur est positionné ON, le témoin de préchauffage s'allume. Le témoin de préchauffage s'éteint une fois le préchauffage terminé.

Un problème dans le système pourrait être indiqué dans les conditions suivantes. Faire vérifier le véhicule par un mécanicien expérimenté. Nous vous recommandons un mécanicien agréé Mazda.

• Le témoin de préchauffage ne s'allume pas lorsque le contacteur est positionné sur ON, ou il reste allumé.

• Le témoin de préchauffage clignote.



---

Si le véhicule est laissé avec le contacteur sur ON sans démarrer le moteur et qu'un long laps de temps s'est écoulé depuis la fin du préchauffage, le préchauffage peut être à nouveau effectué et le témoin de préchauffage peut s'allumer.

Fermer la notice Remarque

Voir la notice Remarque
