Manuel du propriétaire CX-5

Moteur

Moteur à essence

Dénomination	Spécification
Dénomination	SKYACTIV-G 2.0	SKYACTIV-G 2.5	SKYACTIV-G 2.5T
Type	Double ACT, 16 soupapes, 4 cylindres en ligne
Alésage × Course	83,5 × 91,2 mm	89,0 × 100 mm
Cylindrée	1 998 ml (1 998 cc)	2 488 ml (2 488 cc)
Rapport de compression	13,0		10,5

Conseil de coopération du Golfe arabe

Dénomination	Spécification
	SKYACTIV-G 2.5
	FWD	AWD
Tour/Puissance maximale du moteur	140 kW/6 000 tr/min	140 kW/6 000 tr/min
Tour/Couple maximale du moteur	252 N･m/4 000 tr/min	252 N･m/4 000 tr/min
Vitesse maximale	192 km/h	190 km/h

Moteur diesel

Dénomination	Spécification
Dénomination	SKYACTIV-D 2.2
Type	Double ACT, 16 soupapes, 4 cylindres en ligne
Alésage × Course	86,0 × 94,3 mm
Cylindrée	2 191 ml (2 191 cc)
Rapport de compression	14,4

Système électrique de la batterie

Batterie^*1

Classification		Spécification
SKYACTIV-G 2.0, SKYACTIV-G 2.5, SKYACTIV-G 2.5T	Avec i-stop	Q-85^*2
SKYACTIV-G 2.0, SKYACTIV-G 2.5, SKYACTIV-G 2.5T	Sans i-stop	12V-60Ah/20HR ou 12V-65Ah/20HR
SKYACTIV-D 2.2		S-95^*2

Vérifier la batterie installée sur le véhicule et utiliser une batterie de performance égale ou supérieure. Cependant, les performances de la batterie peuvent varier même entre les mêmes types de batterie, consulter un mécanicien expérimenté (nous recommandons un mécanicien agréé Mazda) pour le remplacement.
Q-85 ou S-95 est conçu pour le système i-stop (FOR STOP & START). Seulement Q-85 ou S-95 devrait être utilisé pour assurer un fonctionnement correct du système i-stop (FOR STOP & START). S'adresser à un mécanicien expérimenté (un mécanicien agréé Mazda est recommandé) pour plus de détails.

Bougies d'allumage

Classification	Spécification
SKYACTIV-G 2.0, SKYACTIV-G 2.5,	Bougie d'allumage Mazda d'origine^*1	PE5R-18-110 ou PE5S-18-110
SKYACTIV-G 2.5T	Bougie d'allumage Mazda d'origine^*1	PY8V-18-110

Classification

Spécification

SKYACTIV-G 2.0,

SKYACTIV-G 2.5,

Bougie d'allumage Mazda d'origine^*1

PE5R-18-110 ou PE5S-18-110

SKYACTIV-G 2.5T

Bougie d'allumage Mazda d'origine^*1

PY8V-18-110

Les bougies fournissent le SKYACTIV-G sa performance optimale. S'adresser à un mécanicien expérimenté (un mécanicien agréé Mazda est recommandé) pour plus de détails.

Lors du nettoyage de bougies à l'iridium, ne pas utiliser de brosse métallique. Sinon, cela risque d'endommager la fine couche de particules sur les pointes en alliage d'iridium et platine.

Fermer la notice Attention

Voir la notice Attention

Qualité des lubrifiants

Huile moteur^*1	Europe et Taïwan		Sauf Europe et Taïwan
SKYACTIV-G 2.0, SKYACTIV-G 2.5	Huiles recommandées^*2		Qualité d'huile
	Huile originale Mazda Supra 0W-20		API SL ou supérieure, ou ILSAC GF-III ou supérieure
	Huile originale Mazda Ultra 5W-30
	Qualité d'huile alternative^*3
	API SN^*4 ou supérieure, ou ACEA A5/B5	0W-20
	API SN^*4 ou supérieure, ou ACEA A5/B5	5W-30
SKYACTIV-G 2.5T	―		Qualité d'huile
SKYACTIV-G 2.5T	―		API SM ou supérieure, ou ILSAC GF-IV ou supérieure
SKYACTIV-D 2.2	Huiles recommandées^*2		Qualité d'huile
	Huile originale Mazda Supra DPF 0W-30		ACEA C3 0W-30/5W-30
	Huile originale Mazda Ultra DPF 5W-30
	Qualité d'huile alternative^*3
	ACEA C3	0W-30
	ACEA C3	5W-30

Se référer à Huile moteur recommandée (Rechercher).
Les huiles d'origine Mazda sont conçues/testées spécialement pour chaque type de moteur. Pour une performance optimale, nous recommandons de toujours utiliser des huiles d'origine Mazda.
Si vous êtes incapable de trouver une huile d'origine Mazda, des huiles alternatives répondant aux spécifications mentionnées peuvent également être utilisées.
Utiliser API SM ou supérieure au Kazakhstan.

N'utiliser pas d'huiles qui ne répondent pas aux spécifications ou exigences ci-dessus. L'utilisation d'une huile non adaptée peut entraîner des dommages au moteur qui ne sont pas couverts par la garantie Mazda.

Lubrifiant	Classification
Liquide de refroidissement	Type FL-22
Huile de boîte de vitesses manuelle	Huile longue durée de vie pour engrenages Mazda G7^*1
Liquide de boîte de vitesses automatique	Huile originale Mazda ATF-FZ
Huile de boîte de transfert	Huile pour engrenage hypoïde longue durée de vie Mazda SG1
Huile de différentiel arrière	Huile pour engrenage hypoïde longue durée de vie Mazda SG1
Liquide de frein/embrayage	SAE J1703 ou FMVSS116 DOT-3 ou DOT-4

L'huile longue durée de vie pour engrenages Mazda G7 est un produit supérieur pour un faible coût en carburant et un changement de vitesses optimal. Il est recommandé d'utiliser l'huile longue durée de vie pour engrenages Mazda G7.

S'il est impossible d'obtenir l'huile longue durée de vie pour engrenages Mazda G7, utiliser de l'huile standard (API Service GL-4 (SAE 75W-80)).

Plus propre

Classification

Nettoyant de dépôts^*1

Nettoyant de dépôts d'origine Mazda

(K002 W0 001)

Utiliser du nettoyant dépôt d’origine Mazda. L’utilisation d’un nettoyant dépôt non d’origine entraînerait une défaillance interne du système d’alimentation en carburant. Se reporter à (Rechercher), (Rechercher) pour les détails.

Contenances

(Quantités approximatives)

Dénomination					Capacité
Huile moteur	SKYACTIV-G 2.0	Avec remplacement du filtre à huile			4,2 litres
	SKYACTIV-G 2.0	Sans remplacement du filtre à huile			4,0 litres
	SKYACTIV-G 2.5	Avec remplacement du filtre à huile			4,5 litres
	SKYACTIV-G 2.5	Sans remplacement du filtre à huile			4,3 litres
	SKYACTIV-G 2.5T	Avec remplacement du filtre à huile			4,8 litres
	SKYACTIV-G 2.5T	Sans remplacement du filtre à huile			4,6 litres
	SKYACTIV-D 2.2	Avec remplacement du filtre à huile			5,1 litres
	SKYACTIV-D 2.2	Sans remplacement du filtre à huile			4,8 litres
Liquide de refroidissement	SKYACTIV-G 2.0	Boîte de vitesses manuelle	Modèle avec volant à gauche		7,1 litres
		Boîte de vitesses manuelle	Modèle avec volant à droite		6,9 litres
		Boîte de vitesses automatique	Modèle avec volant à gauche		7,4 litres
		Boîte de vitesses automatique	Modèle avec volant à droite		7,2 litres
	SKYACTIV-G 2.5	Modèle avec volant à gauche			7,5 litres
	SKYACTIV-G 2.5	Modèle avec volant à droite			7,2 litres
	SKYACTIV-G 2.5T				8,5 litres
	SKYACTIV-D 2.2	Boîte de vitesses manuelle	Modèle avec volant à gauche		8,3 litres
		Boîte de vitesses manuelle	Modèle avec volant à droite		8,5 litres
		Boîte de vitesses automatique	Europe	Modèle avec volant à gauche	8,3 litres
			Europe	Modèle avec volant à droite	8,6 litres
			Sauf modèle pour l'Europe	Modèle avec volant à gauche	8,4 litres
			Sauf modèle pour l'Europe	Modèle avec volant à droite	8,7 litres
Huile de boîte de vitesses manuelle	SKYACTIV-G 2.0	FWD			1,65 litres
	SKYACTIV-G 2.0	AWD			1,70 litres
	SKYACTIV-D 2.2				2,40 litres
Liquide de boîte de vitesses automatique	SKYACTIV-G 2.0				7,8 litres
	SKYACTIV-G 2.5	Avec désactivation de cylindres			8,0 litres
	SKYACTIV-G 2.5	Sans désactivation de cylindres			7,8 litres
	SKYACTIV-G 2.5T, SKYACTIV-D 2.2				8,0 litres
Huile de boîte de transfert					0,45 litre
Huile de différentiel arrière					0,35 litre
Réservoir de carburant	FWD				56,0 litres
Réservoir de carburant	AWD				58,0 litres

Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.

Dimensions

Dénomination		Spécifications du véhicule
Longueur hors tout		4.550 mm
Largeur hors tout		1 840 mm
Hauteur hors tout	Véhicule avec roues de 17 pouces	1.675 mm
Hauteur hors tout	Véhicule avec roues de 19 pouces	1.680 mm
Voie avant	Véhicule avec roues en acier stylisé de 17 pouces	1 585 mm
	Véhicule avec roues en aluminium de 17 pouces	1.595 mm
	Véhicule avec roues en aluminium de 19 pouces	1.595 mm
Voie arrière	Véhicule avec roues en acier stylisé de 17 pouces	1 585 mm
	Véhicule avec roues en aluminium de 17 pouces	1.595 mm
	Véhicule avec roues en aluminium de 19 pouces	1.595 mm
Empattement		2.700 mm

Ampoules

Éclairage extérieur

Ampoule		Catégorie
Ampoule		Puissance en watt	UN-R^*1(SAE)
Phares	Feux de route/croisement	DEL	― (―)
Phares	Feux de croisement à plage éclairante étendue (Certains Modèles)	DEL	― (―)
Feux de position diurnes (Certains Modèles)	Type à DEL	DEL	― (―)
Feux de position diurnes (Certains Modèles)	Type à ampoule	21/5	W21/5W (7444)^*2
Feux de position	Type à DEL	DEL	― (―)
Feux de position	Type à ampoule	5	W5W (―)
Clignotants avant		21	WY21W (7443NA)
Antibrouillards avant (Certains Modèles)		DEL	― (―)
Clignotants latéraux		DEL	― (―)
Feu stop surélevé		DEL	― (―)
Clignotants arrière		21	WY21W (7443NA)
Feux stop/Feux arrière	Type à DEL	DEL	― (―)
Feux stop/Feux arrière	Type à ampoule	21/5	W21/5W (7443)
Feux de recul		DEL	― (―)
Antibrouillard arrière (Certains Modèles)		21	W21W (7440)
Feux de plaque d'immatriculation		DEL	― (―)

UN-R signifie United Nations Regulation (réglementation des Nations Unies).
Ampoule à double filament, toutefois, seulement 21 W de l'ampoule à filament est utilisé dans les feux de position diurnes.

Éclairage de l'habitacle

Ampoule		Catégorie
Ampoule		Puissance en watt	UN-R^*1
Éclairage de compartiment à bagages	Type à DEL	DEL	―
Éclairage de compartiment à bagages	Type à ampoule	8	―
Éclairage au pavillon (avant)/Lampes de lecture	Type à DEL	DEL	―
Éclairage au pavillon (avant)/Lampes de lecture	Type à ampoule	8	―
Lampes de lecture arrière	Type à DEL	DEL	―
Lampes de lecture arrière	Type à ampoule	8	―
Éclairages de miroir de pare-soleil (Certains Modèles)	Type à DEL	DEL	―
Éclairages de miroir de pare-soleil (Certains Modèles)	Type à ampoule	2	―
Éclairages ambiants (Certains Modèles)		DEL	―

UN-R signifie United Nations Regulation (réglementation des Nations Unies).

Pneus

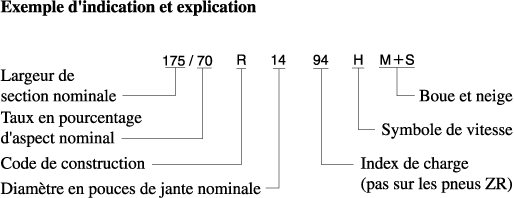

Information sur les symboles

Choisir les pneus appropriés pour le véhicule en se référant à l'information suivante.

Symbole de vitesse	Vitesse maximale permise
Q	Jusqu’à 160 km/h
R	Jusqu’à 170 km/h
S	Jusqu’à 180 km/h
T	Jusqu’à 190 km/h
U	Jusqu’à 200 km/h
H	Jusqu’à 210 km/h
V	Jusqu’à 240 km/h
W	Jusqu’à 270 km/h
Y	Jusqu’à 300 km/h
ZR	Plus de 240 km/h

Pneus et pression de gonflage

Les pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du véhicule.

Lors du remplacement des pneus, Mazda recommande de les remplacer par des pneus du même type que ceux montés à l'origine. Pour plus de détails, s'adresser à un mécanicien expérimenté (un mécanicien agréé Mazda est recommandé).

Fermer la notice Remarque

Voir la notice Remarque

Vérifier l'étiquette de pressions de gonflage des pneus pour la taille des pneus et leur pression de gonflage.

Se référer à Étiquette de pressions de gonflage des pneus (Rechercher).

Se référer à Pression de gonflage des pneus (Rechercher).

Pneu standard

(Modèle avec volant à gauche)

Taille de pneu		Pression de gonflage
Taille de pneu		Jusqu'à 3 personnes	―À pleine charge
225/65R17 102V	Avant	230 kPa (2,3 bar, 33 psi)	260 kPa (2,6 bar, 38 psi)
225/65R17 102V	Arrière	230 kPa (2,3 bar, 33 psi)	280 kPa (2,8 bar, 41 psi)
225/55R19 99V	Avant	250 kPa (2,5 bar, 36 psi)	260 kPa (2,6 bar, 38 psi)
225/55R19 99V	Arrière	250 kPa (2,5 bar, 36 psi)	290 kPa (2,9 bar, 42 psi)

(Modèle avec volant à droite)

Taille de pneu		Pression de gonflage
Taille de pneu		Jusqu'à 3 personnes	―À pleine charge
225/65R17 102H	Avant	230 kPa (2,3 bar, 33 psi)	260 kPa (2,6 bar, 38 psi)
225/65R17 102H	Arrière	230 kPa (2,3 bar, 33 psi)	280 kPa (2,8 bar, 41 psi)
225/55R19 99V	Avant	250 kPa (2,5 bar, 36 psi)	260 kPa (2,6 bar, 38 psi)
225/55R19 99V	Arrière	250 kPa (2,5 bar, 36 psi)	290 kPa (2,9 bar, 42 psi)

Poids d'une personne: environ 75 kg

Roue de secours à usage temporaire (Certains Modèles)

Taille de pneu	Pression de gonflage
185/80R17 99M	320 kPa (3,2 bar, 46 psi)
T145/90D16 106M	420 kPa (4,2 bar, 60 psi)

Pneus d'hiver

Taille de pneu		Pression de gonflage
Taille de pneu		Jusqu'à 3 personnes	―À pleine charge
225/65R17^*1 M+S	Avant	230 kPa (2,3 bar, 33 psi)	260 kPa (2,6 bar, 38 psi)
225/65R17^*1 M+S	Arrière	250 kPa (2,5 bar, 36 psi)	300 kPa (3,0 bar, 44 psi)
225/55R19^*2 M+S	Avant	250 kPa (2,5 bar, 36 psi)	260 kPa (2,6 bar, 38 psi)
225/55R19^*2 M+S	Arrière	270 kPa (2,7 bar, 39 psi)	310 kPa (3,1 bar, 45 psi)

Poids d'une personne: environ 75 kg

Index de charge et Symbole de vitesse: 102Q/102S/102H/102V
Index de charge et Symbole de vitesse: 99Q/99S/99H/99V

Couple de serrage des écrous de roue

Lors de l'installation d'un pneu, serrer l'écrou de roue au couple suivant.

108―147 N·m (12―14 kgf·m)

Fusibles

Se référer à Fusibles (Rechercher).

Freins

Si vous avez besoin d'informations concernant les spécifications sur les limites d'usure pour les plaques de disques de freins et la méthode de mesure, veuillez consulter un mécanicien expérimenté (nous recommandons un mécanicien agréé Mazda). Les informations seront gracieusement mises à votre disposition.
