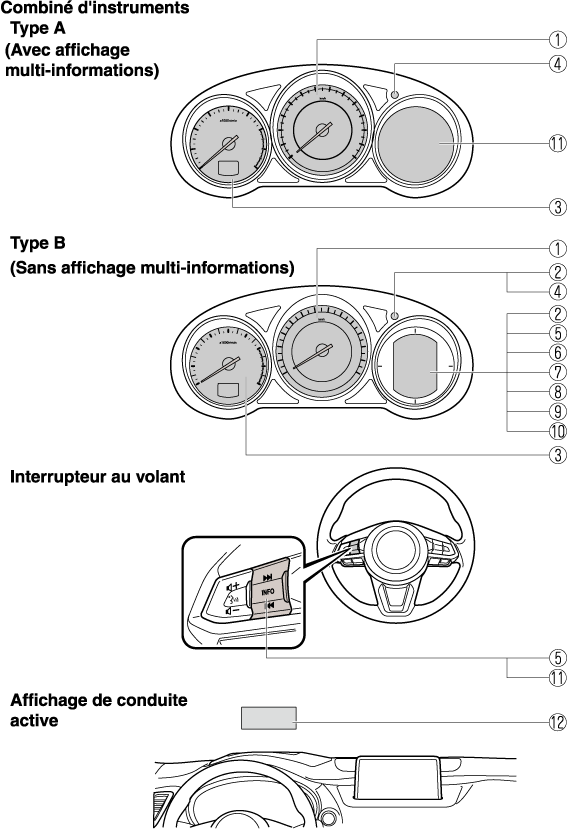

Combiné d'instruments et affichage
Compteurs et jauges
- Compteur de vitesse
- Compteur totalisateur, compteur journalier et sélecteur de compteur journalier
- Compte-tours
- Éclairage du tableau de bord
- Ordinateur de bord et interrupteur INFO
- Jauge de température du liquide de refroidissement du moteur
- Jauge de carburant
- Affichage de la température extérieure
- Affichage de la vitesse du véhicule réglée par le régulateur de vitesse de croisière
- Alarme de vitesse du véhicule
- Affichage multi-informations et interrupteur INFO

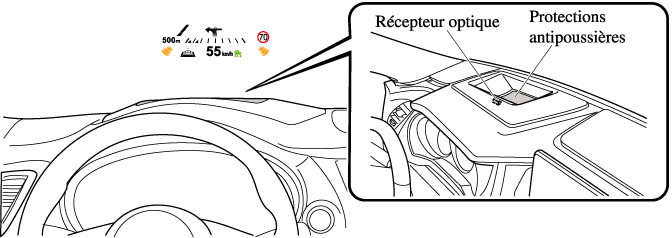

- Affichage de conduite active
Compteur de vitesse
Le compteur de vitesse indique la vitesse du véhicule.
Compteur totalisateur, compteur journalier et sélecteur de compteur journalier (sans affichage multi-informations)
Le mode d'affichage peut être changé entre l'affichage du compteur totalisateur, du compteur journalier A et du compteur journalier B en appuyant sur le sélecteur pendant que l'un d'eux est affiché. Le mode sélectionné sera affiché.
Compteur kilométrique
Le compteur kilométrique enregistre la distance totale parcourue par le véhicule.
Compteur journalier
Le compteur journalier peut enregistrer la distance totale parcourue pour deux trajets. Une est enregistrée dans le compteur journalier A, et l'autre dans le compteur journalier B.
Par exemple, le compteur journalier A peut enregistrer la distance d'un point d'origine, et le compteur journalier B la distance à partir de quand le plein de carburant est fait.
Lorsque le compteur journalier A est sélectionné, si l'on appuie sur le sélecteur de nouveau à moins d'une seconde cela changera l'affichage au compteur journalier B.
Lorsque le compteur journalier A est sélectionné, TRIP A sera affiché. Lorsque le compteur journalier B est sélectionné, TRIP B sera affiché.
Le compteur journalier enregistre la distance parcourue par le véhicule jusqu'à ce que le compteur soit remis à zéro. Pour remettre le compteur à zéro (“0.0”) maintenir le sélecteur enfoncé pendant une seconde ou plus. Ce compteur peut être utilisé pour calculer la distance parcourue lors d'un voyage ou la consommation de carburant.
-
Si les données d'économie de carburant sont réinitialisées en utilisant le moniteur d'économie de carburant, ou du compteur journalier A est réinitialisé en utilisant le compteur kilométrique lorsque la fonction qui synchronise le moniteur d'économie de carburant et le compteur kilométrique est activé, les données d'économie de carburant et du compteur journalier A sont réinitialisées simultanément.
Se référer à Moniteur d'économie de carburant (Rechercher).
-
Seuls les compteurs journaliers enregistrent des dixièmes de kilomètre.
-
L'enregistrement des compteurs journaliers sera remis à zéro lorsque:
-
L'alimentation est interrompue (le fusible grillé ou la batterie est débranchée).
-
Le véhicule atteint 9999,9 km.
-

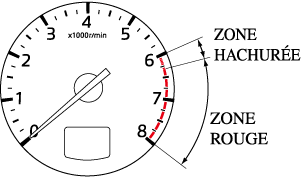

Compte-tours
Le compte-tours indique le régime moteur en milliers de tours par minute (tr/min).
Ne pas pousser le régime moteur jusqu'à la ZONE ROUGE du compte-tours.
Cela peut endommager le moteur.
Lorsque l'aiguille du compte-tours entre dans la ZONE RAYÉE ROUGE, cela indique au conducteur qu'il faut changer de vitesse avant d'arriver à la ZONE ROUGE.
Jauge de température du liquide de refroidissement du moteur (sans affichage multi-informations)

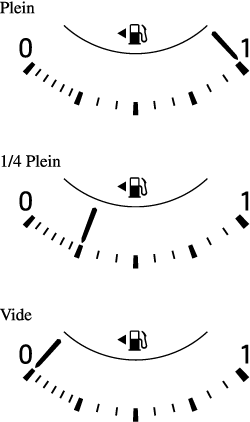

Jauge de carburant (sans affichage multi-informations)
La jauge de carburant indique la quantité approximative de carburant restant dans le réservoir lorsque le contacteur est mis sur ON. Il est recommandé de garder le réservoir à plus de 1/4 plein.
Lorsque le voyant de niveau bas de carburant s'allume ou si le niveau de carburant est très bas, refaire le plein d'essence dès que possible.
Se référer à Mesures correctives (Rechercher) .
-
Après qu'on ait refait le plein de carburant, un certain temps pourra être nécessaire avant que l'indicateur se stabilise. En outre, il est possible que l'indicateur dévie lors de la conduite sur une pente ou dans un virage, en raison des mouvements du carburant à l'intérieur du réservoir.
-
L'affichage indiquant un quart de carburant restant ou moins a davantage de segments pour montrer de façon plus détaillée le niveau de carburant restant.
-
Le sens de la flèche (
) indique que la trappe de remplissage de carburant est du côté gauche du véhicule.
Éclairage du tableau de bord
(Sans commande d'éclairage automatique)
Quand les feux de position sont allumés avec le contact d'allumage sur ON, la luminosité de l'éclairage du tableau de bord est atténuée.
(Avec commande d'éclairage automatique)
Quand les feux de position sont allumés avec le contact d'allumage sur ON, la luminosité de l'éclairage du tableau de bord est atténuée. Cependant, si le capteur optique détecte que l'espace environnant est lumineux, comme lorsque les feux de position sont allumés pendant la journée, l'éclairage du tableau de bord n'est pas réduit.
-
(Avec commande d'éclairage automatique)
Lorsque le contacteur est mis sur ON tôt le matin ou au crépuscule, l'éclairage du tableau de bord est réduit pendant quelques secondes, le temps que le capteur optique détecte la luminosité de l'espace environnant. Cette réduction de l'éclairage peut cependant être annulée une fois la luminosité détectée.
-
Lorsque les feux de position sont allumés, le témoin des feux de position dans le tableau de bord s'allume.
Se référer à Phares (Rechercher).

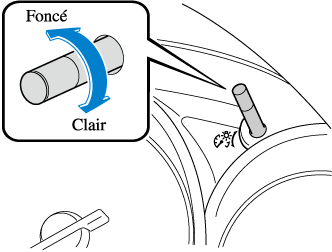

Il est possible de régler la luminosité de l'éclairage du tableau de bord et des éclairages du tableau de bord en tournant le bouton.
-
En tournant le bouton vers la gauche, la luminosité diminue. Lorsque le bouton a été tourné à la position maximale faible un bip sonore retentira.
-
En tournant le bouton vers la droite, la luminosité augmente.
Fonction pour annuler le gradateur d'éclairage
Il est possible d'annuler le gradateur d'éclairage en tournant le bouton d'éclairage du combiné d'instruments vers la droite jusqu'à ce qu'un bip sonore retentisse tandis que le combiné d'instruments est faiblement illuminé avec le contact d'allumage sur ON. Annuler le gradateur d'éclairage si la visibilité du tableau de bord est réduite due à l'éblouissement de la luminosité environnante.
-
(Avec affichage multi-informations)
Le gradateur d'éclairage peut être annulée en appuyant sur la commande d'éclairage du tableau de bord.
-
Quand on annule le gradateur d'éclairage, il est impossible d'atténuer l'éclairage du tableau de bord même si les feux de position sont allumés.
-
Quand on annule le gradateur d'éclairage, l'écran dans l'affichage central passe à l'affichage constant de l'écran de jour.
Affichage de la température extérieure (sans affichage multi-informations)
Lorsque le contacteur est sur ON, la température extérieure est affichée.
(Modèle pour l'Europe)
(Sauf modèle pour l'Europe)
-
Dans les conditions suivantes, la température extérieure affichée peut différer de la température extérieure réelle suivant l'environnement du véhicule et les conditions du véhicule:
-
Températures nettement froides ou chaudes.
-
Changements brusques de température extérieure.
-
Le véhicule est en stationnement.
-
Le véhicule est conduit à vitesse réduite.
-
Changer l'unité de l'affichage de température extérieure
Il est possible de permuter l'unité de température extérieure entre Celsius et Fahrenheit en utilisant la procédure suivante.
Les réglages peuvent être modifiés en opérant l'écran d'affichage central.
Se référer à Fonctions de personnalisation (Rechercher).
Lorsque l'unité utilisée par l'affichage de température extérieure est changée, l'unité utilisée par la jauge du liquide de refroidissement du moteur change de la même façon.
Avertissement température extérieure (Certains Modèles)
Lorsque la température extérieure est basse, l'indication clignote et un bip sonore est émis pour signaler le risque de verglas au conducteur.
Si la température extérieure est inférieure à 4 °C environ, l'affichage de la température extérieure et la marque
clignotent pendant environ dix secondes et un bip sonore retentit une fois.
Si la température extérieure est inférieure à -20 °C, le bip sonore ne s'enclenche pas. Toutefois, la marque s'allume.
Affichage de la vitesse du véhicule réglée par le régulateur de vitesse de croisière (sans affichage multi-informations) (Certains Modèles)
La vitesse préréglée du véhicule à l'aide du régulateur de vitesse de croisière est affichée.
(Modèle pour l'Europe)
(Sauf modèle pour l'Europe)
Ordinateur de bord et interrupteur INFO (sans affichage multi-informations)
Les informations suivantes peuvent être sélectionnées en appuyant sur l'interrupteur INFO avec le contact mis sur ON.
-
Mode de distance restante
-
Mode de consommation de carburant moyenne
-
Mode de consommation actuelle de carburant
En cas de problème avec l'ordinateur de bord, s'adresser à un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé.
Mode de distance restante
Cette fonction affiche la distance approximative pouvant être parcourue avec le carburant restant selon la consommation de carburant.
La distance restante sera calculée puis affichée toutes les secondes.
(Modèle pour l'Europe)
(Sauf modèle pour l'Europe)
-
Même si l'affichage de la distance restante peut indiquer une distance suffisante de conduite avant que le plein de carburant ne soit requis, faire le plein dès que possible si le niveau de carburant est très bas ou si le voyant de niveau bas de carburant s'allume.
-
L'affichage ne peut changer que si l'on ajoute plus de 9 litres environ de carburant.
-
La distance restante est la distance approximative restante durant laquelle le véhicule peut être conduit jusqu'à ce que toutes les marques de l'aiguille dans la jauge à carburant (indiquant le carburant restant) disparaît.
-
S'il n'y a pas d'informations sur les économies de carburant passées, comme par exemple après le premier achat de votre véhicule ou que l'information a été supprimée lorsque les câbles de la batterie ont été déconnectés, la distance restante/plage réelle peut différer de la valeur qui est indiquée.
Mode de consommation de carburant moyenne
Ce mode affiche la consommation de carburant moyenne en calculant la quantité totale de carburant consommé et la distance totale parcourue depuis que le véhicule a été acheté, que la batterie a été rebranchée après avoir été débranchée ou que les données ont été réinitialisées. La moyenne de consommation de carburant est calculée puis affichée toutes les minutes.
(Modèle pour l'Europe)
(Sauf modèle pour l'Europe)
Pour effacer les données affichées, appuyer sur l'interrupteur INFO pendant plus de 1,5 seconde.
Après avoir appuyé sur l'interrupteur INFO, - - - L/100 km (- - - mpg) est affiché pendant 1 minute environ avant que l'économie de carburant soit recalculée et affichée.
Mode de consommation actuelle de carburant
Ce mode affiche la consommation actuelle de carburant en calculant la quantité de carburant consommé et la distance parcourue.
La consommation actuelle de carburant est calculée puis affichée toutes les 2 secondes.
(Modèle pour l'Europe)
(Sauf modèle pour l'Europe)
Lorsque l'on a ralenti à environ 5 km/h, - - - L/100 km est affiché.
Alarme de vitesse du véhicule (Sans affichage multi-informations) (Certains Modèles)
Ce mode affiche le réglage défini pour l'alarme de vitesse du véhicule. Il est possible de changer le réglage défini pour la vitesse du véhicule auquel l'alarme est déclenchée.
L'affichage de l'alarme de vitesse du véhicule est activé au même moment où le bip sonore est émis. La vitesse réglée du véhicule clignote plusieurs fois.
L'alarme de vitesse du véhicule peut être réglée en utilisant l'affichage central.
-
Toujours régler la vitesse du véhicule de manière conforme aux lois et règlements du pays et de la ville dans lesquels le véhicule est utilisé. En outre, toujours vérifier la vitesse du véhicule sur le compteur de vitesse.
-
La fonction d'alarme de vitesse du véhicule peut être réglée entre 30 et 250 km/h.

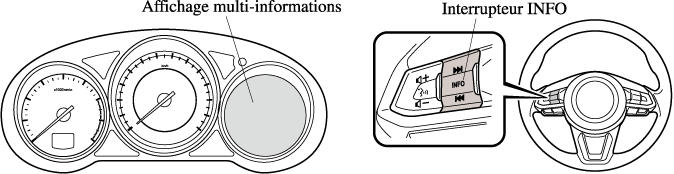

Affichage multi-informations et interrupteur INFO (Certains Modèles)
L'affichage multi-informations indique les informations suivantes.
-
Compteur kilométrique
-
Compteur journalier
-
Jauge de température du liquide de refroidissement du moteur
-
Jauge de carburant
-
Température extérieure
-
Distance restante
-
Moyenne de consommation de carburant
-
Consommation actuelle de carburant
-
Contrôle d'entretien
-
Affichage de surveillance des angles morts (BSM)
-
Affichage du système d'assistance de reconnaissance de distance (DRSS)
-
Affichage du système de régulation de la vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go)
-
Affichage du régulateur de vitesse à radar Mazda (MRCC)
-
Affichage des systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie (LDWS)
-
Affichage de régulateur de vitesse de croisière
-
Alarme de vitesse du véhicule
-
Message d'avertissement

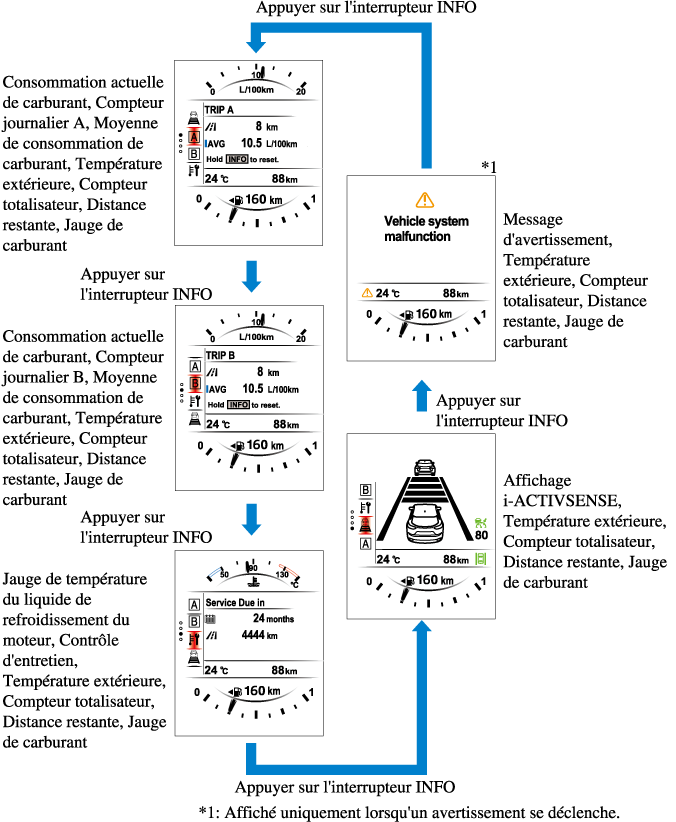

Le contenu de l'écran change à chaque pression sur l'interrupteur INFO.
Compteur totalisateur, compteur journalier et sélecteur de compteur journalier
Le compteur totalisateur est affiché en permanence sur l'écran lorsque le contact est sur ON, et l'écran TRIP A ou TRIP B peut être affiché en actionnant l'interrupteur INFO.
Compteur kilométrique
Le compteur kilométrique enregistre la distance totale parcourue par le véhicule.
Compteur journalier
La distance de conduite pour un intervalle spécifié est indiquée. Il est possible de mesurer la distance de deux types d'intervalles (TRIP A, TRIP B) ainsi que l'économie moyenne de carburant pour chacun.
Par exemple, le compteur journalier A peut enregistrer la distance d'un point d'origine, et le compteur journalier B la distance à partir de quand le plein de carburant est fait.
Lorsque le compteur journalier A est sélectionné, TRIP A sera affiché. Lorsque le compteur journalier B est sélectionné, TRIP B sera affiché.
Le compteur journalier et la consommation moyenne de carburant peuvent être réinitialisés en appuyant sur l'interrupteur INFO pendant 1,5 seconde ou plus en étant sur chaque mode.
-
Seuls les compteurs journaliers enregistrent des dixièmes de kilomètre.
-
L'enregistrement des compteurs journaliers sera remis à zéro lorsque:
-
L'alimentation est interrompue (le fusible grillé ou la batterie est débranchée).
-
Le véhicule atteint 9999,9 km.
-
Jauge de température du liquide de refroidissement du moteur
Affiche la température du liquide de refroidissement moteur. La jauge bleue indique que la température du liquide de refroidissement du moteur est basse, et la jauge rouge indique qu'elle est élevée et en surchauffe.
Si le voyant de température élevée du liquide de refroidissement du moteur (rouge) s'allume, il y a un risque de surchauffe. Garer immédiatement le véhicule dans un endroit sûr et prendre des mesures adaptées. Si le véhicule continue de rouler, le moteur pourrait être endommagé.
Se référer à Surchauffe (Rechercher).
-
L'unité de température (Celsius/Fahrenheit) de la jauge du liquide de refroidissement du moteur bascule en conjonction avec l'unité de l'affichage de la température extérieure.
Se référer à Fonctions de personnalisation (Rechercher).
-
Durant une conduite normale, la température du liquide de refroidissement du moteur se stabilise à 100 °C ou inférieur, et la jauge indique une plage inférieure à 100 °C.

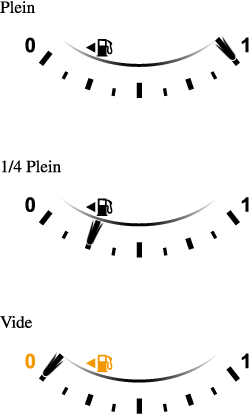

Jauge de carburant
La jauge de carburant indique la quantité approximative de carburant restant dans le réservoir lorsque le contacteur est mis sur ON. Il est recommandé de garder le réservoir à plus de 1/4 plein.
Si le niveau de carburant est faible, (
) et (
) passent en orange. Faire le plein dès que possible.
Se référer à Mesures correctives (Rechercher) .
-
Après qu'on ait refait le plein de carburant, un certain temps pourra être nécessaire avant que l'indicateur se stabilise. En outre, il est possible que l'indicateur dévie lors de la conduite sur une pente ou dans un virage, en raison des mouvements du carburant à l'intérieur du réservoir.
-
L'affichage indiquant un quart de carburant restant ou moins a davantage de segments pour montrer de façon plus détaillée le niveau de carburant restant.
-
Le sens de la flèche (
) indique que la trappe de remplissage de carburant est du côté gauche du véhicule.
Affichage de la température extérieure
Lorsque le contacteur est sur ON, la température extérieure est affichée.
-
Dans les conditions suivantes, la température extérieure affichée peut différer de la température extérieure réelle suivant l'environnement du véhicule et les conditions du véhicule:
-
Températures nettement froides ou chaudes.
-
Changements brusques de température extérieure.
-
Le véhicule est en stationnement.
-
Le véhicule est conduit à vitesse réduite.
-
Changer l'unité de l'affichage de température extérieure
Il est possible de permuter l'unité de température extérieure entre Celsius et Fahrenheit en utilisant la procédure suivante.
Les réglages peuvent être modifiés en opérant l'écran d'affichage central.
Se référer à Fonctions de personnalisation (Rechercher).
Lorsque l'unité utilisée par l'affichage de température extérieure est changée, l'unité utilisée par la jauge du liquide de refroidissement du moteur change de la même façon.
Avertissement température extérieure (Certains Modèles)
Lorsque la température extérieure est basse, l'indication clignote et un bip sonore est émis pour signaler le risque de verglas au conducteur.
Si la température extérieure est inférieure à 4 °C environ, l'affichage de la température extérieure et la marque clignotent pendant environ dix secondes et un bip sonore retentit une fois.
Si la température extérieure est inférieure à -20 °C, le bip sonore ne s'enclenche pas. Toutefois, la marque s'allume.
Distance restante
Affiche la distance approximative que l'on peut parcourir avec le carburant restant en se basant sur l'économie de carburant.
La distance restante sera calculée puis affichée toutes les secondes.
-
Même si l'affichage de la distance restante peut indiquer une distance suffisante de conduite avant que le plein de carburant ne soit requis, faire le plein dès que possible si le niveau de carburant est très bas ou si le voyant de niveau bas de carburant s'allume.
-
L'affichage ne changera que si l'on ajoute plus de 9 litres environ de carburant.
-
La distance restante est la distance approximative restante durant laquelle le véhicule peut être conduit jusqu'à ce que toutes les marques de l'aiguille dans la jauge à carburant indiquant le carburant restant disparaît.
-
S'il n'y a pas d'informations sur les économies de carburant passées, comme par exemple après le premier achat de votre véhicule ou que l'information a été supprimée lorsque les câbles de la batterie ont été déconnectés, la distance restante/plage réelle peut différer de la valeur qui est indiquée.
Consommation moyenne de carburant
La consommation moyenne de carburant est calculée toutes les minutes à partir de la distance totale parcourue sur le compteur journalier et la consommation totale de carburant, et l'économie moyenne de carburant est affichée soit pour le TRIP A, soit pour le TRIP B.
La consommation moyenne de carburant et les compteurs journalier peuvent être réinitialisés en appuyant sur l'interrupteur INFO pendant 1,5 s ou plus en étant sur chaque mode. Une fois les données effacées, la consommation de carburant est recalculée et - - - L/100 km apparaît pendant une minute avant qu'elle ne s'affiche.
Consommation actuelle de carburant
Cet affichage montre la consommation actuelle de carburant en calculant la quantité de carburant consommée et la distance parcourue.
Contrôle d'entretien
Les avis de périodicité de l'entretien suivants peuvent être affichés en activant le contrôle d'entretien.
-
Entretien périodique
-
Permutation des pneus
-
Vidange d'huile
Pour la méthode de réglage et les indications pour le contrôle d'entretien, se reporter à la section Contrôle d'entretien.
Se référer à Contrôle d'entretien (Rechercher).
Le contrôle d'entretien affiche les informations lorsque le contacteur est mis sur ON.
Cette fonction est inopérante lorsque le véhicule est en marche.
Affichage des messages
Lorsque la distance ou les jours restants s'approchent de 0, un message s'affiche chaque fois que le contacteur est mis sur ON.
-
Si l'on appuie sur l'interrupteur INFO pendant qu'un message est affiché, ce message n'apparaîtra plus lorsqu'on met le contacteur sur ON la fois suivante.
-
Une fois que les travaux d'entretien du véhicule sont terminés et que les jours/distance restants ont été réinitialisés, le message concernant la période d'entretien suivante apparaîtra quand la distance ou les jours restants jusqu'à la période d'entretien suivante approchera de 0 (s'affiche au démarrage du moteur).
-
S'il y a plusieurs messages, ils sont affichés selon leur ordre.
-
Les messages ne sont pas affichés si OFF a été réglé pour les messages.
Affichage de surveillance des angles morts (BSM) (Certains Modèles)
Affichage du système d'assistance de reconnaissance de distance (DRSS) (Certains Modèles)
Affiche la distance entre le véhicule et le véhicule qui le précède.
Se référer à Système d'assistance de reconnaissance de distance (DRSS) (Rechercher).
Affichage du régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Certains Modèles)
Affiche l'état du système actuellement réglé.
Se référer à Régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Rechercher).
Affichage du régulateur de vitesse à radar Mazda (MRCC) (Certains Modèles)
Affiche l'état du système actuellement réglé.
Se référer à Commande de croisière radar Mazda (MRCC) (Rechercher).
Affichage des systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie (LDWS) (Certains Modèles)
Affiche l'état du système.
Se référer à Systèmes d'assistance au maintien de trajectoire (LAS) et de suivi de voie (LDWS) (Rechercher).
Affichage de la vitesse du véhicule réglée par le régulateur de vitesse de croisière (Certains Modèles)
La vitesse préréglée du véhicule à l'aide du régulateur de vitesse de croisière est affichée.
Se référer à Régulateur de vitesse de croisière (Rechercher).
Alarme de vitesse du véhicule (Certains Modèles)
Ce mode affiche le réglage défini pour l'alarme de vitesse du véhicule. Il est possible de changer le réglage défini pour la vitesse du véhicule auquel l'alarme est déclenchée.
L'affichage de l'alarme de vitesse du véhicule est activé au même moment où le bip sonore est émis. La vitesse réglée du véhicule clignote plusieurs fois.
L'alarme de vitesse du véhicule peut être réglée en utilisant l'affichage central.
-
Toujours régler la vitesse du véhicule de manière conforme aux lois et règlements du pays et de la ville dans lesquels le véhicule est utilisé. En outre, toujours vérifier la vitesse du véhicule sur le compteur de vitesse.
-
La fonction d'alarme de vitesse du véhicule peut être réglée entre 30 et 250 km/h.
Avertissement (indication de l'affichage)
Un message s'affiche pour avertir l'utilisateur de l'état de fonctionnement du système et des dysfonctionnements ou des anomalies.
Si le voyant s'allume/clignote en même temps ou un symbole s'affiche à l'écran, vérifiez les informations concernant le voyant ou le symbole. (Rechercher)
Lorsqu'un seul message s'affiche, se reporter au message indiqué dans l'affichage multi-informations. (Rechercher)
Affichage de conduite active (Certains Modèles)
Toujours régler la luminosité et la position de l'écran lorsque le véhicule est à l'arrêt:
Régler la luminosité et la position de l'écran pendant que vous roulez est dangereux car cela pourrait détourner votre attention de la route et résulter en un accident.
-
Ne pas placer de boissons près de l'affichage de conduite active. Si de l'eau ou d'autres liquides sont éclaboussés sur l'affichage de conduite active, cela pourrait causer des dommages.
-
Ne pas placer d'objet au-dessus d'affichage de conduite active ni appliquer d'autocollants sur la protection antipoussières ou le récepteur optique afin d'éviter les interférences.
-
Un capteur est intégré pour contrôler la luminosité de l'écran. Si le récepteur optique est couvert, la luminosité de l'écran diminuera rendant l'écran difficile à voir.
-
Ne pas laisser la lumière intense frapper le récepteur optique. Sinon, cela pourrait causer des dommages.
-
Compte tenu des caractéristiques de l'écran, le port de lunettes de soleil polarisées réduit la visibilité de l'écran de conduite active.
-
Si la batterie a été retirée et réinstallée ou si la tension de la batterie est faible, la position réglée peut dévier.
-
Il peut être difficile de voir l'affichage ou quand il est affecté temporairement par les conditions météorologiques comme la pluie, la neige, la lumière et la température.
-
Si le système audio a été retiré, il est alors impossible d’utiliser l'affichage de conduite active.
L'affichage de conduite active indique les informations suivantes:
-
Conditions de fonctionnement et avertissements de surveillance des angles morts (BSM)
Se référer à Surveillance des angles morts (BSM) (Rechercher).
-
Avertissements du système d'assistance de reconnaissance de distance (DRSS)
Se référer à Système d'assistance de reconnaissance de distance (DRSS) (Rechercher).
-
Symboles et avertissements du système de reconnaissance des panneaux de signalisation (TSR)
Se référer à Système de reconnaissance des panneaux de signalisation (TSR) (Rechercher).
-
Conditions de fonctionnement et avertissements du régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go)
Se référer à Régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Rechercher).
-
Avertissements et conditions de fonctionnement de commande de croisière radar Mazda (MRCC)
Se référer à Commande de croisière radar Mazda (MRCC) (Rechercher).
-
Conditions de fonctionnement et avertissements des systèmes d'assistance au maintien de trajectoire (LAS) et de l'avertisseur de changement de file (LDWS)
Se référer à Systèmes d'assistance au maintien de trajectoire (LAS) et de l'avertisseur de changement de file (LDWS) (Rechercher).
-
Avertissements de l'aide au freinage intelligent en mode urbain avancée (Advanced SCBS)
Se référer à Aide au freinage intelligent en mode urbain avancée (Advanced SCBS) (Rechercher).
-
Avertissements de l'aide au freinage intelligent en mode urbain (SCBS)
Se référer à Aide au freinage intelligent en mode urbain [Marche avant] (SCBS F) (Rechercher).
-
Avertissement d'assistance au freinage intelligent (SBS)
Se référer à Assistance au freinage intelligent (SBS) (Rechercher).
-
Avertissement de l'alerte à l'attention du conducteur (DAA)
Se référer à Alerte à l'attention du conducteur (DAA) (Rechercher).
-
Conditions de fonctionnement du régulateur de vitesse de croisière
Se référer à Régulateur de vitesse de croisière (Rechercher).
-
Assistance à la navigation (véhicules équipés d'un système de navigation)
-
Indicateur de limite de vitesse (véhicules équipés d'un système de navigation)
-
Vitesse du véhicule
Sur l'affichage central, il est possible d'effectuer chaque réglage pour l'affichage de conduite active.
-
Sélectionner l'icône
sur l'écran d'accueil et afficher l'écran Paramètres. -
Sélectionner l'onglet AD-Disp.
-
Sélectionner l'élément désiré et effectuer la réglage/l'ajustement.
-
Méthode de réglage de la luminosité de l'écran (automatiquement/manuellement)
-
Paramètres initiaux de luminosité d'écran (réglage automatique sélectionné)
-
Réglage de luminosité d'écran (réglage manuel sélectionné)
-
Position de l'affichage de conduite active (hauteur d'affichage)
-
Angle de réglage de l'affichage de conduite active (correction de l'angle d'affichage)
-
Affichage de conduite active ACTIVÉ/DÉSACTIVÉ (indication)
-
Assistance à la navigation ACTIVÉE/DÉSACTIVÉE
-
Réinitialisation des paramètres (réinitialiser)
-
-
La position de conduite souhaitée (position, luminosité, informations de l'affichage) peut-être rappelée une fois celle-ci programmée.
Se référer à Mémorisation de la position de conduite (Rechercher).
Voyants/témoins

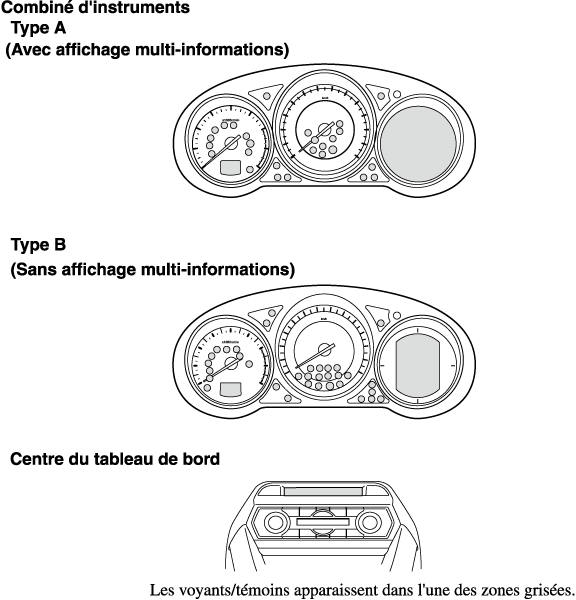

Le tableau de bord varie selon le modèle et les spécifications.
Indication d'avertissement/voyants
Ces voyants s'allument ou clignotent pour notifier à l'utilisateur du système l'état de fonctionnement ou une anomalie du système.
|
Signal |
Avertissement |
Page |
|---|---|---|
 |
Voyant du système de freinage*1 |
(Rechercher) |
 |
Voyant du système d'antiblocage de frein (ABS)*1 |
Voyant du système électronique de distribution de force de freinage (Rechercher) |
|
Avertisseur ABS (Rechercher) |
||
 |
Indication d'avertissement/voyant du circuit de charge*1 |
(Rechercher) |
 |
Voyant d'huile moteur*1 |
(Rechercher) |
 (Rouge) |
Indication d'avertissement/voyant de la température élevée du liquide de refroidissement du moteur*1 |
(Rechercher) |
 |
Indication d'anomalie/témoin d'anomalie de la direction assistée*1 |
(Rechercher) |
 |
Indication d'avertissement/voyant principal*1 |
(Rechercher) |
 |
Indication d'avertissement/voyant du frein de stationnement électrique (EPB) |
(Rechercher) |
 |
Indication d'avertissement de niveau d'huile moteur (Certains Modèles) |
(Rechercher) |
 |
Voyant d'anomalie du moteur*1 |
(Rechercher) |
 |
Indication d'avertissement/voyant de la boîte de vitesses automatique*1 |
(Rechercher) |
 |
Indication d'avertissement/voyant 4WD*1 (Certains Modèles) |
(Rechercher) |
 |
Voyant du système de coussins d'air/dispositif de prétension de ceinture de sécurité avant*1 |
(Rechercher) |
 |
Voyant du système de surveillance de pression des pneus*1 (Certains Modèles) |
Clignotant (Rechercher) |
|
S'allume (Rechercher) |
||
 (Orange/blanc) |
Indication d'avertissement KEY (Certains Modèles) |
(Rechercher) |
 (Rouge) |
Voyant KEY*1 (Certains Modèles) |
S'allume (Rechercher) |
|
Clignotant (Rechercher) |
||
 (Orange) |
Indication d'avertissement/voyant des phares adaptables LED (ALH)*1 (Certains Modèles) |
(Rechercher) |
 |
Indication d'avertissement de surveillance des angles morts (BSM) (Certains Modèles) |
(Rechercher) |
 (Orange) |
Indication d'avertissement du système de régulation de vitesse à radar Mazda (MRCC) (Certains Modèles) |
(Rechercher) |
|
Indication d'avertissement du régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Certains Modèles) |
(Rechercher) | |
 (Orange) |
Indication d'avertissement des systèmes d'assistance au maintien de trajectoire (LAS) et d'avertisseur de changement de file (LDWS) (Certains Modèles) |
(Rechercher) |
 (Orange) |
Indication d'avertissement de l'alerte à l'attention du conducteur (DAA) (Certains Modèles) |
(Rechercher) |
 |
Voyant LED des phares |
(Rechercher) |
 (Orange) |
Indication d'avertissement/voyant d'assistance au freinage intelligent/d'aide au freinage intelligent en mode urbain (SBS/SCBS)*1 (Certains Modèles) |
(Rechercher) |
 |
Indication d'avertissement/voyant de niveau bas de carburant |
(Rechercher) |
 |
Voyant 120 km/h*1 (Certains Modèles) |
(Rechercher) |
 |
Voyant de ceintures de sécurité |
(Rechercher) |
|
Voyant de niveau d'huile moteur |
(Rechercher) |
 |
Indication d'avertissement/voyant de niveau bas du liquide lave-glace (Certains Modèles) |
(Rechercher) |
 |
Indication d'avertissement de portière ouverte (Certains Modèles) |
(Rechercher) |
 |
Indication d'avertissement de hayon ouvert (Certains Modèles) |
(Rechercher) |
 |
Voyant de portière ouverte (Certains Modèles) |
(Rechercher) |
-
L'éclairage s'allume lorsque le contact est permuté pour un contrôle de fonctionnement, et s'éteint quelques secondes plus tard, ou quand le moteur tourne. Si l'éclairage ne s'allume pas ou reste allumé, faire inspecter le véhicule par un mécanicien expérimenté. Nous vous recommandons un mécanicien agréé Mazda.
Indication/témoins
Ces voyants s'allument ou clignotent pour notifier à l'utilisateur du système l'état de fonctionnement ou une anomalie du système.
|
Signal |
Témoin |
Page |
|---|---|---|
 (Vert) |
Témoin KEY |
(Rechercher) |
 |
Témoin d'immobilisateur*1 |
(Rechercher) |
 |
Indication de l'alarme de vitesse du véhicule (Certains Modèles) |
(Rechercher) |
 |
Indication/témoin de la clé*1 |
(Rechercher) |
 (Bleu) |
Témoin de faible température du liquide de refroidissement moteur (Certains Modèles) |
(Rechercher) |
 |
Indication de position de plage de boîte de vitesse |
(Rechercher) |
 |
Indication/témoin de feux allumés |
(Rechercher) |
 |
Témoin des feux de route |
Feux de route/croisement (Rechercher) |
|
Appel de phares (Rechercher) |
||
 |
Témoins de clignotants et de feux de détresse |
Clignotants et changement de file (Rechercher) |
|
Feux de détresse (Rechercher) |
||
 |
Témoin d'antibrouillard avant (Certains Modèles) |
(Rechercher) |
 |
Témoin d'antibrouillard arrière (Certains Modèles) |
(Rechercher) |
 |
Indication/témoin du frein de stationnement électrique (EPB)*1*2 |
(Rechercher) |
 |
Témoin de la demande de fonctionnement de la pédale de frein (Certains Modèles) |
(Rechercher) |
 |
Témoin TCS/DSC*1 |
Système de commande de traction (TCS) (Rechercher) |
|
Commande dynamique de stabilité (DSC) (Rechercher) |
||
|
S'allume (Rechercher) |
||
 |
Témoin TCS OFF*1 |
(Rechercher) |
 |
Indication du mode de sélection |
(Rechercher) |
 (Vert) |
Témoin des phares adaptables LED (ALH) (Certains Modèles) |
(Rechercher) |
 |
Témoin de surveillance des angles morts (BSM) OFF*1 (Certains Modèles) |
Anomalie (Rechercher) |
|
Sauf dysfonctionnement (Rechercher) |
||
 (Blanc) |
Indication principale du système de régulation de vitesse à radar Mazda (MRCC) (Certains Modèles) |
(Rechercher) |
|
Indication principale du régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Certains Modèles) |
(Rechercher) | |
 (Vert) |
Indication de réglage du système de régulation de vitesse à radar Mazda (MRCC) (Certains Modèles) |
(Rechercher) |
|
Indication de réglage du régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Certains Modèles) |
(Rechercher) | |
 |
Témoin du régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Certains Modèles) |
(Rechercher) |
 (Blanc/Vert) |
Indication des systèmes d'assistance au maintien de trajectoire (LAS) et d'avertisseur de changement de file (LDWS) (Certains Modèles) |
(Rechercher) |
|
Indication de l'aide au freinage intelligent en mode urbain (SCBS) (Certains Modèles) |
Aide au freinage intelligent en mode urbain avancée (Advanced SCBS) (Rechercher) |
|
Aide au freinage intelligent en mode urbain [marche avant] (SCBS F) (Rechercher) |
||
|
Aide au freinage intelligent en mode urbain [marche arrière] (SCBS R) (Rechercher) |
||
 (Rouge) |
Témoin d'aide au freinage intelligent en mode urbain (SCBS) (Certains Modèles) |
Aide au freinage intelligent en mode urbain avancée (Advanced SCBS) (Rechercher) |
|
Aide au freinage intelligent en mode urbain [marche avant] (SCBS F) (Rechercher) |
||
|
Aide au freinage intelligent en mode urbain [marche arrière] (SCBS R) (Rechercher) |
||
 |
Témoin d'assistance au freinage intelligent/d'aide au freinage intelligent en mode urbain (SBS/SCBS) OFF*1 (Certains Modèles) |
Aide au freinage intelligent en mode urbain avancée (Advanced SCBS) (Rechercher) |
|
Aide au freinage intelligent en mode urbain [marche avant] (SCBS F) (Rechercher) |
||
|
Aide au freinage intelligent en mode urbain [marche arrière] (SCBS R) (Rechercher) |
||
|
Assistance au freinage intelligent (SBS) (Rechercher) |
||
 (Blanc) |
Indication de l'alerte à l'attention du conducteur (DAA) (Certains Modèles) |
(Rechercher) |
 (Blanc) |
Indication principal de régulateur de vitesse de croisière (Certains Modèles) |
(Rechercher) |
 (Vert) |
Indication de réglage de régulateur de vitesse de croisière (Certains Modèles) |
(Rechercher) |
-
L'éclairage s'allume lorsque le contact est permuté pour un contrôle de fonctionnement, et s'éteint quelques secondes plus tard, ou quand le moteur tourne. Si l'éclairage ne s'allume pas ou reste allumé, faire inspecter le véhicule par un mécanicien expérimenté. Nous vous recommandons un mécanicien agréé Mazda.
-
L'éclairage reste allumé lorsque le frein de stationnement électrique est appliqué.
Témoin de clé
Lorsque le contacteur est mis sur ON, le témoin de clé s'allume puis s'éteint après quelques secondes.
Le témoin de la clé s'allume dans les conditions suivantes:
-
Lorsque la période d'entretien prédéfinie est arrivée.
-
Lorsqu'il est temps de remplacer l'huile moteur.
Se référer à Contrôle d'entretien (Rechercher).
Témoin de la faible température du liquide de refroidissement du moteur (bleu) (Certains Modèles)
L'éclairage s'allume en continu lorsque la température du liquide de refroidissement du moteur est faible et s'éteint une fois que le moteur est chaud.
