À lire en premier
Entretien réalisable par le propriétaire
Capot
Toujours s'assurer que le capot est fermé et correctement verrouillé:
Un capot qui n'est pas fermé et correctement verrouillé est dangereux car il risque de s'ouvrir lorsque le véhicule roule et bloquer la vue du conducteur, ce qui peut causer un grave accident.
Ouverture du capot
-
Tirer sur la poignée de déverrouillage pour déverrouiller le capot.
-
Glisser la main dans l'ouverture du capot, pousser le levier de la gâche vers la droite et soulever le capot.
-
Saisir la tige de support à l'endroit du caoutchouc et l'engager dans le trou de la tige de support indiqué par la flèche pour maintenir le capot ouvert.
Fermeture du capot
-
Vérifier, sous le capot, que tous les bouchons de remplissage sont en place et que tous les éléments non fixés (par ex. outils, contenant d'huile, etc.) ont été retirés.
-
Soulever le capot, saisir l'endroit du caoutchouc sur la tige de support et le fixer la tige de support dans l'attache. Vérifier que la tige de support est fixée dans l'attache avant de fermer le capot.
-
Abaisser le capot lentement jusqu'à une hauteur d'environ 20 cm au-dessus de sa position fermée, puis le laisser retomber.
Lors de la fermeture du capot, ne pas trop le pousser comme en faisant pression avec votre poids. Sinon le capot pourrait se déformer.
Vue générale du compartiment moteur
Huile moteur
Les changements d'huile moteur devraient être faits par un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé.
Huile recommandée
Afin de conserver l'intervalle de maintenance (Rechercher) et de protéger le moteur contre les dommages causés par une mauvaise lubrification, il est très important d'utiliser l'huile moteur avec la spécification correcte. Ne pas utiliser d'huiles ne se conformant pas aux spécifications ou exigences suivantes. L'utilisation d'huile impropre peut entraîner des dommages au moteur qui ne sont pas couverts par la garantie Mazda.
Le numéro de viscosité, soit l'épaisseur, influence l'économie de carburant et le fonctionnement à basse température (au démarrage et la circulation de l'huile).
Des huiles à basse viscosité peuvent améliorer l'économie de carburant et les performances à basse température.
Lorsque l'on choisit une huile, prendre en considération la plage de température de fonctionnement du véhicule jusqu'au prochain changement d'huile.
Sélectionner ensuite dans le tableau la viscosité recommandée.
-
L'utilisation d'huiles dont la viscosité est autre que celle recommandée pour la plage de température applicable peut endommager le moteur.
-
(SKYACTIV-D 1.5)
SKYACTIV-D 1.5 utilise de l'huile spécifiée. Veuillez confirmer la spécification dans le manuel Conduite et Entretien. Si une huile moteur autre que celle spécifiée est utilisée, la période effective d'utilisation du filtre à particules diesel sera réduite ou le filtre à particules diesel pourrait être endommagé.
(SKYACTIV-G 1.3 et SKYACTIV-G 1.5)
-
Il est normal que tous les moteurs consomment de l'huile moteur dans les conditions de conduite normales.
La consommation d'huile moteur peut être aussi élevée que 0,8 litre/1.000 km. Ceci peut être causé par l'évaporation, la ventilation interne ou la combustion de l'huile lubrifiante dans le moteur qui tourne. La consommation d'huile a tendance à augmenter quand le moteur est neuf, en raison du processus de rodage. La consommation d'huile du moteur varie également selon son régime et sa charge de fonctionnement. Dans des conditions de conduite extrêmes, la consommation d'huile peut être plus élevée.
(SKYACTIV-D 1.5)
-
Chaque fois que l'huile moteur a été remplacée, l'unité de commande du moteur du véhicule doit être remis à zéro aussitôt que possible Sinon, le témoin de la clé ou le voyant de l'huile moteur peut s'allumer. Pour réinitialiser l'unité de commande du moteur, consultez un réparateur professionnel ; nous recommandons de vous adresser à un mécanicien agréé Mazda ou de vous référer à la procédure de réinitialisation de l'unité de commande du moteur du véhicule (Rechercher).
Vérifier régulièrement le niveau d'huile moteur Lors de l'inspection de l'huile moteur, si son niveau est excède la marque “X” sur la jauge, remplacer l'huile moteur. Ceci doit être fait par un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé. Lors du remplacement de l'huile moteur, inspecter le niveau d'huile à l'aide de la jauge et remplir jusqu'à ce que le niveau d'huile se situe entre MIN et MAX tel qu'illustré.
Procédure de réinitialisation de l'unité de commande du moteur du véhicule
Cette procédure est destinée aux véhicules avec SKYACTIV-D 1.5 et aux véhicules avec SKYACTIV-G 1.3 ou SKYACTIV-G 1.5 dont le paramètre d'entretien souple de l'huile moteur a été sélectionné.
Après la vidange de l'huile moteur, un atelier de réparation comme par exemple un mécanicien agréé Mazda devra effectuer l'initialisation (réinitialisation des données d'huile moteur) de la valeur enregistrée. Si la valeur enregistrée par l'ordinateur n'est pas initialisée, le témoin de la clé peut ne pas s'éteindre ou peut s'allumer plus tôt que la normale.
Il est possible d'effectuer l'initialisation (réinitialisation des données d'huile moteur) de la valeur enregistrée en utilisant la procédure suivante:
-
Mettre le contacteur sur OFF.
-
Mettre le contacteur sur ON en ayant le sélecteur enfoncé, puis appuyer et maintenir le sélecteur pendant environ 5 secondes jusqu'à ce que le voyant principal
clignote.
-
Une fois que le voyant principal
clignote pendant plusieurs secondes, l'initialisation est terminée.
Vérification du niveau d'huile moteur
-
Veiller à ce que le véhicule se trouve sur une surface horizontale.
-
Réchauffer le moteur jusqu'à ce qu'il atteigne sa température normale de fonctionnement.
-
Arrêter le moteur et attendre au moins 5 minutes afin de laisser l'huile retourner dans le demi-carter inférieur.
-
Retirer la jauge, l'essuyer et l'introduire à nouveau à fond.
SKYACTIV-G 1.3 et SKYACTIV-G 1.5
SKYACTIV-D 1.5
(SKYACTIV-D 1.5)
Lors de l'inspection du niveau d'huile moteur, retirer la jauge de niveau d'huile directement sans torsion. En outre, lors de l'insertion de la jauge, l'insérer toujours sans torsion de telle sorte que la marque “X” fasse face à l'avant du véhicule.
Fermer la notice RemarqueVoir la notice Remarque -
Retirer à nouveau la jauge et vérifier le niveau.
Le niveau est normal s'il se trouve entre les marques MIN et MAX.
S'il est près ou plus bas que “MIN”, ajouter assez d'huile pour porter le niveau à “MAX”.
Ne pas trop remplir d'huile moteur. Cela risque d'endommager le moteur.
Fermer la notice AttentionVoir la notice Attention -
S'assurer que le joint torique sur la jauge est placé correctement avant de réinsérer la jauge.
-
Réintroduire la jauge à fond.
Liquide de refroidissement du moteur
Vérification du niveau de liquide de refroidissement
Ne pas utiliser une allumette ou autre flamme vive dans le compartiment moteur. NE PAS FAIRE L'APPOINT DE LIQUIDE DE REFROIDISSEMENT LORSQUE LE MOTEUR EST CHAUD:
Un moteur chaud est dangereux. Si le moteur a tourné, les composantes dans le compartiment moteur peuvent être très chaudes. On risque de se brûler. Inspecter avec précautions le liquide de refroidissement dans le réservoir de liquide de refroidissement, mais ne pas l'ouvrir.
Stationner le véhicule dans un endroit sûr, puis couper le contact et s'assurer que le ventilateur ne tourne pas avant d'entreprendre des travaux à proximité du ventilateur de refroidissement:
Il est dangereux d'effectuer des travaux à proximité du ventilateur de refroidissement lorsqu'il tourne. Le ventilateur pourrait continuer à fonctionner indéfiniment, même si le moteur s'est arrêté et que la température du compartiment moteur est élevée. On risquerait d'être blessé par les ailettes du ventilateur.
Ne pas retirer le bouchon du système de refroidissement lorsque le moteur et le radiateur sont chauds:
Lorsque le moteur et le radiateur sont chauds, du liquide de refroidissement brûlant et de la vapeur risquent de jaillir sous pression et causer de graves blessures.
Les changements de liquide de refroidissement du moteur devraient être faits par un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé.
Vérifier la protection contre le gel et le niveau du liquide de refroidissement dans le réservoir de liquide de refroidissement au moins une fois par an ― au début de l'hiver ― et avant de partir pour une région où la température risque de descendre en dessous de 0 °C.
Vérifier l'état et les raccords de toutes les durites du système de refroidissement et les durites du chauffage.
Remplacer toute durite gonflée ou détériorée.
Le liquide doit remplir le radiateur et être entre les repères F ou FULL et L dans le réservoir lorsque le moteur est froid.
SKYACTIV-G 1.3 et SKYACTIV-G 1.5
SKYACTIV-D 1.5
Si le niveau se trouve au niveau ou à proximité du repère L, ajouter suffisamment de liquide de refroidissement spécifié dans le réservoir de liquide de refroidissement pour la protection contre le gel et la corrosion et porter le niveau jusqu'au repère F ou FULL.
Serrez fermement le bouchon du réservoir de liquide de refroidissement après avoir ajouté du liquide de refroidissement.
-
Le liquide de refroidissement abîme la peinture.
Rincer immédiatement tout liquide qui s'est renversé.
-
Si l'indication “FL22” apparaît sur ou près du bouchon du circuit de refroidissement, il est recommandé d'utiliser un liquide de refroidissement de type FL22 lors du remplacement du liquide de refroidissement du moteur. En utilisant du liquide de refroidissement autre que le FL-22 peut causer de graves dommages au moteur et au circuit de refroidissement.
Si le réservoir de liquide de refroidissement est vide ou s'il faut faire l'appoint de liquide fréquemment, s'adresser à un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé.
Liquide de frein/embrayage
Vérification du niveau de liquide de frein/embrayage
Si le niveau du liquide de frein/embrayage est bas, faire contrôler les freins:
Un niveau de liquide de frein/embrayage bas est dangereux.
Un niveau bas pourrait indiquer une usure des garnitures de frein ou une fuite du système de freinage rendant les freins inutilisables et pourrait résulter en un accident.
Les freins et l'embrayage utilisent le liquide du même réservoir.
Vérifier périodiquement le niveau du liquide dans le réservoir. Le niveau doit être gardé entre les repères MAX et MIN.
Ceci est une condition normale associée à l'usure de garnitures des freins et d'embrayage. Si le niveau du liquide est excessivement bas, faire vérifier le circuit de freinage/embrayage par un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé.
Modèle avec volant à gauche
Modèle avec volant à droite
Liquide de lave-glace et de lave-phares
Vérification du niveau du liquide de lave-glace
N'utiliser que du liquide de lave-glace ou de l'eau pure dans le réservoir de liquide:
L'utilisation de liquide antigel comme liquide de lave-glace est dangereuse. Si pulvérisé sur le pare-brise, il le salira, gênera la visibilité et cela peut causer un accident.
Vérifier le niveau sur le réservoir du liquide de lave-glace, ajouter du liquide si nécessaire.
Utiliser de l'eau pure si du liquide de lave-glace n'est pas disponible.
Par temps froid, n'utiliser qu'une solution de lave-glace antigel.
Les lave-glaces avant et arrière utilisent le même réservoir.
Balais d'essuie-glace
-
Les cires chaudes appliquées par des lave-auto automatiques peuvent réduire la capacité de nettoyage des essuie-glaces.
-
Afin d'éviter d'endommager les balais d'essuie-glace, ne pas utiliser d'essence, kérosène, diluant pour peinture ou autres dissolvants sur ou à proximité des balais d'essuie-glace.
-
Lorsque le levier d'essuie-glace est sur la position AUTO et que le contacteur est mis sur ON, les essuie-glaces peuvent se mettre en marche automatiquement dans les cas suivants:
-
Si le pare-brise au-dessus du capteur de pluie est touché.
-
Si le pare-brise au-dessus du capteur de pluie est essuyé avec un chiffon.
-
Si le pare-brise est percuté par une main ou par un objet.
-
Si le capteur de pluie est frappé avec la main ou un autre objet à partir de l'intérieur du véhicule.
Faire attention à ne pas se faire pincer les mains ou les doigts car ils peuvent subir des blessures ou endommager les essuie-glace. Lorsque le véhicule est lavé ou réparé, veiller à ce que le levier d'essuie-glace est à la position OFF.
-
La contamination du pare-brise ou des balais d'essuie-glace par des matières étrangères peut réduire l'efficacité des balais d'essuie-glace. Les sources fréquentes de contamination sont les insectes, la sève d'arbre et les traitements à la cire chaude utilisée dans certains appareils de lave-auto automatiques.
Si les balais n'essuient pas correctement, nettoyer la vitre et les balais avec un bon produit de nettoyage ou du détergent doux et rincer entièrement à l'eau limpide. Répéter l'opération si nécessaire.
Remplacement des balais d'essuie-glace de pare-brise
Lorsque les essuie-glace ne nettoient plus correctement le pare-brise, les balais sont probablement usés ou abîmés.
Les remplacer.
Pour éviter d'endommager les bras d'essuie-glace et les autres composants, ne pas déplacer manuellement les essuie-glace.
Lorsque vous levez les bras des deux essuie-glaces, levez en premier celui du côté conducteur. Lorsque vous rabaissez les bras des essuie-glaces, baissez précautionneusement celui du côté passager en premier tout en le soutenant avec votre main. Forcer le bras de l'essuie-glace à se rabaisser pourrait endommager le bras et la lame, voire rayer ou briser le pare-brise.
(Type A)
-
Relever le bras d'essuie-glace.
-

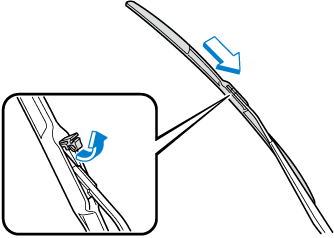

Ouvrir la pince et faire glisser l'ensemble de balai dans le sens de la flèche.
-

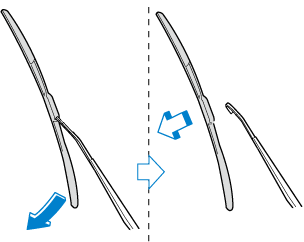

Incliner l'ensemble de balai et le retirer du bras.
Pour empêcher les dommages au pare-brise, laisser retomber doucement l'essuie-glace sans le frapper contre le pare-brise.
Fermer la notice AttentionVoir la notice Attention -
Tirer le balai et le faire coulisser pour le sortir du support de balai.
-

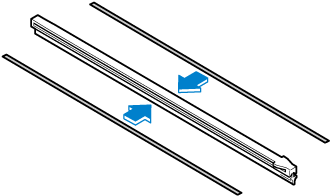

Retirer les barres métalliques du caoutchouc de chaque balai à essuie-glace et les monter sur un caoutchouc de balai d'essuie-glace neuf.
-
Ne pas plier ou jeter les barres métalliques. Elles doivent être réutilisées.
-
Si les barres métalliques sont inversées, l'efficacité des balais d'essuie-glace risque de diminuer.
Dès lors, ne pas utiliser les barres métalliques côté conducteur sur les balais côté passager, ou vice versa.
-
S'assurer de réinstaller les barres métalliques dans le nouveau caoutchouc de balai de sorte que la courbure soit la même que celle du caoutchouc retiré.
Fermer la notice AttentionVoir la notice Attention -
-
Introduire prudemment un caoutchouc de balai neuf. Installer l'ensemble du balai dans l'ordre inverse de celui du retrait.
(Type B)
-
Relever le bras d'essuie-glace et tourner l'ensemble du balai pour mettre en évidence l'attache de blocage en plastique.

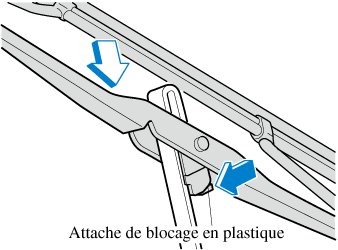

Pousser sur l'attache et faire coulisser l'ensemble du balai vers le bas; le soulever ensuite afin de le détacher du bras.
Pour empêcher les dommages au pare-brise, laisser retomber doucement l'essuie-glace sans le frapper contre le pare-brise.
Fermer la notice AttentionVoir la notice Attention -
Saisir l'extrémité du caoutchouc de balai et tirer jusqu'à ce que les attaches soient dégagées du support métallique.
-
Retirer les barres métalliques du caoutchouc de chaque balai à essuie-glace et les monter sur un caoutchouc de balai d'essuie-glace neuf.
-
Ne pas plier ou jeter les barres métalliques. Elles doivent être réutilisées.
-
Si les barres métalliques sont inversées, l'efficacité des balais d'essuie-glace risque de diminuer.
Dès lors, ne pas utiliser les barres métalliques côté conducteur sur les balais côté passager, ou vice versa.
-
S'assurer de réinstaller les barres métalliques dans le nouveau caoutchouc de balai de sorte que la courbure soit la même que celle du caoutchouc retiré.
Fermer la notice AttentionVoir la notice Attention -
-
Introduire prudemment un caoutchouc de balai neuf.
Installer l'ensemble du balai dans l'ordre inverse de celui du retrait.
Installer les balais en dirigeant les attaches vers le bas du bras d'essuie-glace.
Fermer la notice RemarqueVoir la notice Remarque
Remplacement du balai d'essuie-glace de lunette arrière (5 portes)
Lorsque l'essuie-glace ne nettoie plus correctement la lunette arrière, le balai est probablement usé ou abîmé.
Le remplacer.
Pour éviter d'endommager le bras d'essuie-glace et les autres composants, ne pas déplacer manuellement l'essuie-glace.
-
Relever le bras d'essuie-glace et tourner le balai d'essuie-glace vers la droite jusqu'à ce qu'il se déverrouille, puis retirer le balai.
Pour ne pas abîmer la lunette arrière, ne pas laisser retomber le bras d'essuie-glace contre celle-ci.
Fermer la notice AttentionVoir la notice Attention -
Tirer le balai et le faire coulisser pour le sortir du support de balai.
-
Retirer les barres métalliques du caoutchouc du balai d'essuie-glace retiré et les monter sur un caoutchouc de balai d'essuie-glace neuf.
Ne pas plier ou jeter les barres métalliques. Elles doivent être réutilisées.
Fermer la notice AttentionVoir la notice Attention -
Introduire prudemment un caoutchouc de balai neuf.
Installer l'ensemble du balai dans l'ordre inverse de celui du retrait.
Batterie
Pour garantir une manipulation correcte et sans danger de la batterie, lire les précautions suivantes attentivement avant de l'utiliser ou de l'inspecter:
S'assurer de toujours porter des lunettes de protection lorsque l'on travaille près de la batterie:
Travailler sans lunettes de protection est dangereux. Le liquide de la batterie contient de l'ACIDE SULFURIQUE qui peut causer la cécité s'il entre en contact avec vos yeux. Aussi, l'hydrogène produit pendant le fonctionnement normal de la batterie, peut s'enflammer et faire exploser la batterie.
Porter des lunettes de protection et des gants de protection pour éviter le contact avec du liquide de la batterie:
Du liquide de batterie renversé est dangereux.
Le liquide de la batterie contient de l'ACIDE SULFURIQUE qui peut causer de graves blessures s'il entre en contact avec vos yeux, votre peau ou vos vêtements. Si cela se produit, se rincer immédiatement les yeux avec de l'eau pendant 15 minutes ou se laver la peau complètement et consulter un médecin.
S'assurer de toujours garder les batteries hors de portée des enfants:
Le fait de laisser des enfants jouer près d'une batterie est dangereux. Du liquide de batterie peut causer de graves blessures s'il entre en contact avec les yeux ou la peau.
Garder les flammes et les étincelles à bonne distance de la batterie, ne pas laisser des outils en métal entrer en contact avec la borne positive (
) ou négative (
) de la batterie quand vous travaillez près de celle-ci. Ne pas laisser la borne positive () entrer en contact avec la carrosserie du véhicule:
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont dangereuses. De l'hydrogène, qui est produit lors du fonctionnement normal de la batterie, peut s'enflammer et faire exploser la batterie. Une batterie qui explose peut causer de graves brûlures et blessures. Garder toutes les flammes y compris les cigarettes et les étincelles éloignées des cellules ouvertes de la batterie.
Garder les flammes, y compris les cigarettes, et étincelles éloignées des cellules ouvertes de la batterie:
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont dangereuses. De l'hydrogène, qui est produit lors du fonctionnement normal de la batterie, peut s'enflammer et faire exploser la batterie. Une batterie qui explose peut causer de graves brûlures et blessures.
Avant d'effectuer l'entretien de la batterie, retirer le couvercle de batterie.
Vérification du niveau de l'électrolyte (Certains Modèles)
Si le niveau d'électrolyte est bas, la batterie se déchargera rapidement.
Vérifier le niveau de l'électrolyte au moins une fois par semaine. S'il est bas, retirer les capuchons, faire l'appoint d'eau distillée pour porter le niveau entre les deux lignes de niveau (voir l'illustration).
Ne pas remplir à l'excès.
Contrôler la densité de l'électrolyte à l'aide d'un hydromètre, en particulier pendant la saison froide. Si elle est basse, recharger la batterie.
Recharge de la batterie
-
Avant d'effectuer des opérations d'entretien ou de recharger la batterie, mettre tous les accessoires hors tension et couper le moteur.
-
Pour débrancher la batterie, retirer d'abord la borne négative. Installer celle-ci en dernier lors du branchement de la batterie.
-
S'assurer de retirer les capuchons avant de recharger la batterie.
-
(Avec système i-stop)
Ne pas recharger trop rapidement la batterie.
-
Si la batterie s'est déchargée rapidement, par exemple si les phares ont été laissés allumés avec le moteur arrêté, la recharger à charge lente, tel que requis par la puissance de la batterie et la capacité du dispositif de charge.
-
Si la batterie s'est déchargée lentement dû à une charge électrique élevée lors de l'utilisation du véhicule, la recharger tel que requis par la puissance de la batterie et la capacité du dispositif de charge.
Remplacement de la batterie
Contacter un mécanicien agréé Mazda pour un achat de remplacement de la batterie.
