EntretienEntretien réalisable par le propriétaireAmpoules

Ampoules

Phares (Feu de croisement/route)

Phares (Feux de croisement à plage éclairante étendue)

Phares (Feux de croisement)

Phares (Feux de route)

Feux de position diurnes (Certains Modèles)/Feux de position

Antibrouillards avant (Certains Modèles)

Clignotants avant

Clignotants latéraux

Feux de freinage/Feux arrière

Clignotants arrière

Feux de recul

Antibrouillard arrière (Modèle avec volant à gauche) (Certains Modèles)

Antibrouillard arrière (Modèle avec volant à droite) (Certains Modèles)

Antibrouillard arrière (Certains Modèles)

Feu de freinage auxiliaire

Éclairages de plaque d'immatriculation

Eclairages au pavillon (Avant)/Lampes de lecture (Certains Modèles)

Eclairages au pavillon (Arrière) (Certains Modèles)

Eclairage de coffre (4 portes)

Eclairage de compartiment à bagages (5 portes)



Ne jamais toucher le verre d'une ampoule halogène avec les mains nues et toujours porter des lunettes de sûreté lors de la manipulation ou lorsque l'on travaille près d'ampoules:

Si une ampoule halogène se casse, cela est dangereux. Ces ampoules contiennent du gaz sous pression. Si une ampoule se casse, elle explosera et les éclats de verre peuvent causer de graves blessures.

Si le verre de l'ampoule est touché avec les mains nues, l'huile naturelle du corps peut faire que l'ampoule surchauffe et explose lorsqu'elle est allumée.

Toujours garder les ampoules halogènes hors de la portée des enfants:

Le fait de jouer avec une ampoule halogène est dangereux. Si l'ampoule tombe ou si elle se casse, cela peut causer de graves blessures.

Fermer la notice Prudence



Lors du retrait de l'unité de lentilles ou de lampes avec un tournevis plat, s'assurer que le tournevis n'entre pas en contact avec le terminal intérieur. Un contact entre le tournevis plat et le terminal pourrait provoquer un court-circuit.

Fermer la notice Attention



  • Pour remplacer l'ampoule, s'adresser à un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé.

  • Si l'on touche l'ampoule halogène par mégarde, il faut la nettoyer en la frottant avec un chiffon imbibé d'alcool avant de l'utiliser.

  • Utiliser le protecteur et l'emballage de la nouvelle ampoule pour mettre au rebut l'ampoule usagée, hors de portée des enfants.

Fermer la notice Remarque
EntretienEntretien réalisable par le propriétaireAmpoules

Remplacement des ampoules d'éclairages extérieurs

Phares (avec phares à LED)

L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.

L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.

Phares (avec phares à halogène)

  1. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la gauche, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la droite et éteigner le moteur.

  2. Veiller à ce que l'interrupteur des phares soit coupé.

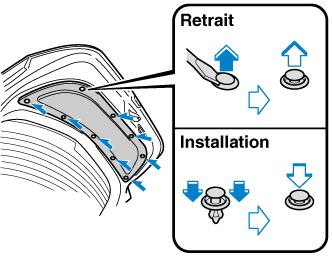

  3. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.

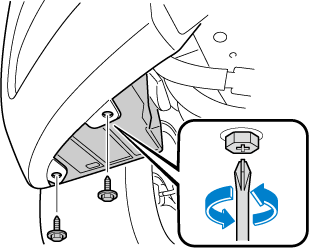

  4. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.



  5. Débrancher le connecteur de l'ampoule.



  6. Tirer le couvercle d'étanchéité de l'ampoule pour le retirer.



  7. Décrocher le ressort de retenue de l'ampoule.

  8. Basculer le ressort pour libérer l'ampoule de phare.

  9. Retirer prudemment l'ampoule de phare de la douille et le tirant en un mouvement rectiligne.

  10. Remplacer l'ampoule.

  11. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.



  • Pour remplacer l'ampoule, s'adresser à un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé.

  • Si l'on touche l'ampoule halogène par mégarde, il faut la nettoyer en la frottant avec un chiffon imbibé d'alcool avant de l'utiliser.

  • Utiliser le protecteur et l'emballage de la nouvelle ampoule pour mettre au rebut, hors de portée des enfants, l'ancienne ampoule.

  • Lors de la réinstallation du couvercle d'étanchéité, s'assurer qu'il est bien installé.

Fermer la notice Remarque

Feux de position diurnes/Feux de position (avec phares à LED)

L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.

L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.

Clignotants avant, Feux de position diurnes (Certains Modèles)/Feux de position (avec phares à halogène)

  1. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la gauche, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la droite et éteigner le moteur.

  2. Veiller à ce que l'interrupteur des phares soit coupé.

  3. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.



  4. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.

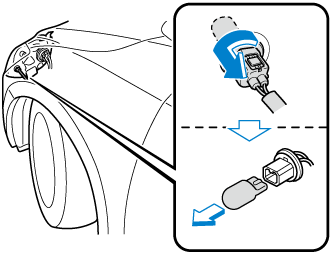

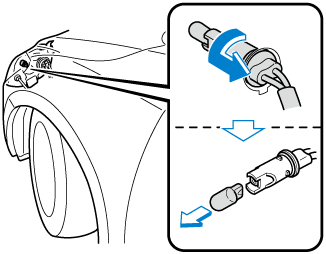

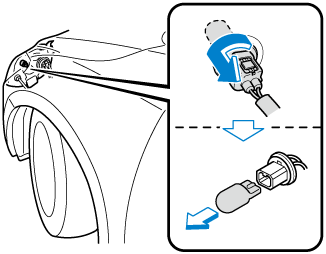

  5. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  6. Débrancher l'ampoule de la douille.

    Clignotants avant



    Feux de position diurnes/Feux de position (avec phares à halogène) (Certains Modèles)



    Feux de position (avec phares à halogène) (Certains Modèles)



  7. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Antibrouillards avant (Certains Modèles), clignotants latéraux, feu de freinage auxiliaire

L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.

L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.

Clignotants arrière, feux de freinage/feux arrière

4 portes

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

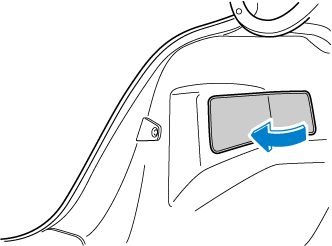

  2. Retirer le couvercle.

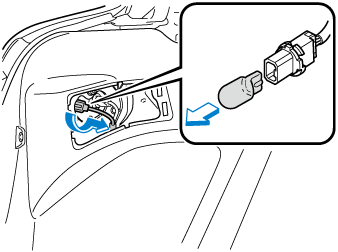

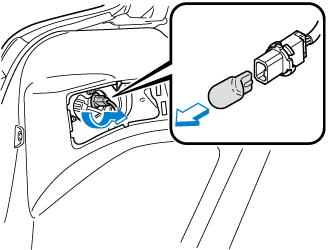

  3. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  4. Débrancher l'ampoule de la douille.

    Clignotants arrière



    Feux de freinage/Feux arrière



  5. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

  6. Insérer les languettes du couvercle et installer le couvercle.



S'assurer que le couvercle est bien installé.

Fermer la notice Remarque

5 portes

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

  2. Tourner les boulons dans le sens inverse des aiguilles d'une montre et les retirer.



  3. Tirer l'unité vers l'arrière pour la retirer.

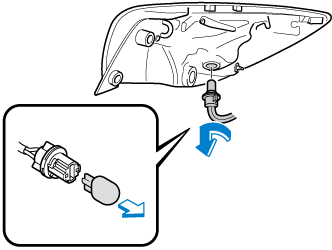

  4. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  5. Débrancher l'ampoule de la douille.

    Clignotants arrière



    Feux de freinage/Feux arrière

    (Type à LED)

    L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.

    L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.

    (Type à ampoule)



  6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Feux de recul

4 portes

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

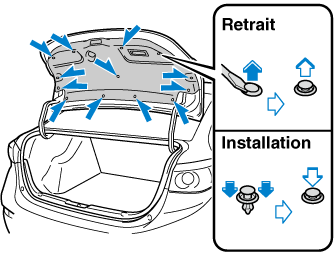

  2. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.

  3. Replier la garniture du couvercle du coffre.

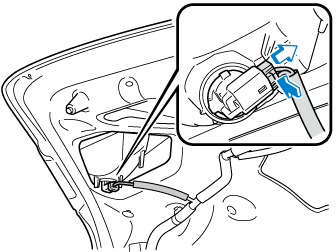

  4. Débrancher le connecteur électrique de l'ampoule en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur.

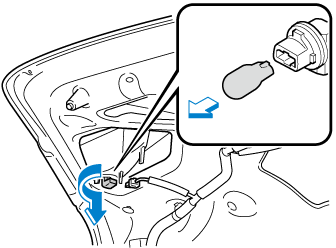

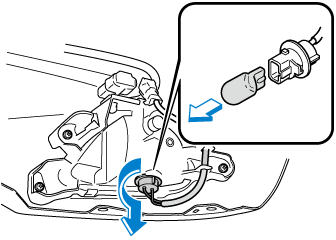

  5. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  6. Débrancher l'ampoule de la douille.



  7. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

5 portes

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

  2. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.

  3. Enlever le cache à la surface intérieure du hayon.

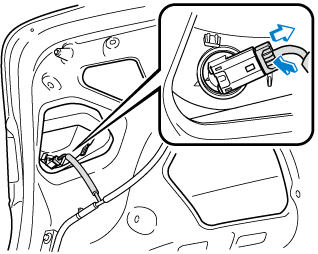

  4. Débrancher le connecteur de la douille.

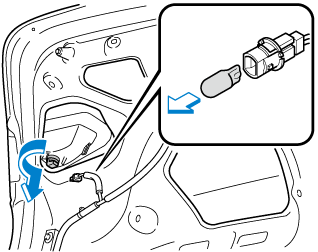

  5. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  6. Débrancher l'ampoule de la douille.



  7. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Antibrouillard arrière (Certains Modèles)

4 portes

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

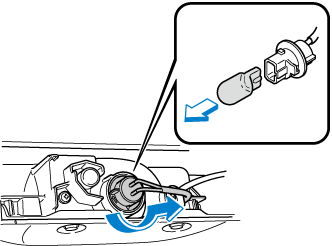

  2. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  3. Débrancher l'ampoule de la douille.



  4. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

5 portes

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

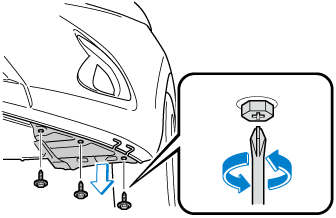

  2. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.



  3. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  4. Débrancher l'ampoule de la douille.



  5. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Éclairages de plaque d'immatriculation

4 portes

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

  2. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.

  3. Replier la garniture du couvercle du coffre.



  4. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  5. Débrancher l'ampoule de la douille.



  6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

5 portes

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

  2. Enrouler un tournevis à tête plate avec un chiffon doux pour éviter d'endommager l'unité d'éclairage.

  3. Insérer un tournevis plat dans la position illustrée sur la figure et tirer l'unité d'éclairage vers l'extérieur.



  4. Débrancher le connecteur électrique de l'ampoule en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur.

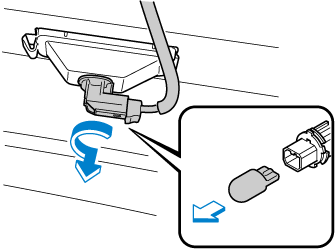

  5. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  6. Débrancher l'ampoule de la douille.



  7. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

EntretienEntretien réalisable par le propriétaireAmpoules

Remplacement des ampoules d'éclairages intérieurs

Eclairages au pavillon/Lampes de lecture (Certains Modèles), éclairages au pavillon (avant) (Certains Modèles), éclairages au pavillon (arrière) (Certains Modèles)

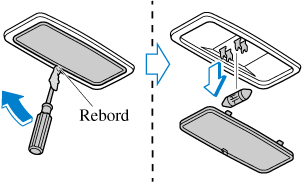

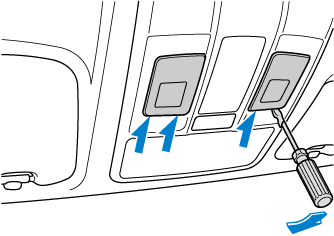

  1. A l'aide d'un petit tournevis plat enveloppé d'un chiffon doux, pour éviter d'endommager la lentille, retirer la lentille en la soulevant doucement par le bord en faisant levier avec le tournevis plat.

  2. Débrancher l'ampoule en la tirant.

    Eclairages au pavillon/Lampes de lecture (Certains Modèles)





    Eclairages au pavillon (Avant) (Certains Modèles)



    Eclairages au pavillon (Arrière) (Certains Modèles)



  3. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Eclairage de coffre (4 portes)

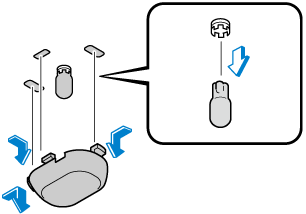

  1. Appuyer sur les deux cotés du capuchon de la lentille et le retirer.

  2. Débrancher l'ampoule en la tirant.



  3. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Eclairage de compartiment à bagages (5 portes)

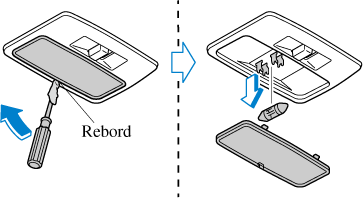

  1. A l'aide d'un petit tournevis plat enveloppé d'un chiffon, pour éviter d'endommager la lentille, retirer la lentille en la soulevant doucement par le bord.

  2. Débrancher l'ampoule en la tirant.



  3. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
