Moteur

Moteur à essence

Dénomination	Spécification
Dénomination	SKYACTIV-G 1.3	SKYACTIV-G 1.5
Type	Double ACT, 16 soupapes, 4 cylindres en ligne
Alésage × Course	71,0 × 82,0 mm	74,5 × 85,8 mm
Cylindrée	1 299 ml (1 299 cc)	1 496 ml (1 496 cc)
Rapport de compression	12,0	12,0/13,0/14,0

Conseil de coopération du Golfe arabe

Dénomination	Spécification
Dénomination	SKYACTIV-G 1.5
Tour/Puissance maximale du moteur	81 kW/6 000 tr/min
Tour/Couple maximale du moteur	141 N･m/4 000 tr/min
Vitesse maximale	184 km/h

Moteur diesel

Dénomination	Spécification
Dénomination	SKYACTIV-D 1.5
Type	Double ACT, 16 soupapes, 4 cylindres en ligne
Alésage × Course	76,0 × 82,6 mm
Cylindrée	1 499 ml
Rapport de compression	14,8

Système électrique de la batterie

Batterie

(Avec M Hybrid)

Classification			Spécification
SKYACTIV-G 1.5			N-55 (S)^*1

N-55 (S) est conçu pour le système M Hybrid. Seulement N-55 (S) devrait être utilisé pour assurer un fonctionnement correct du système M Hybrid. S'adresser à un mécanicien expérimenté pour plus de détails, un mécanicien agréé Mazda est recommandé.

(Sans M Hybrid)

Classification			Spécification
SKYACTIV-G 1.3			N-55 (S)^*1
SKYACTIV-G 1.5	Avec i-stop	Avec i-ELOOP	N-55 (S)^*1
	Avec i-stop	Sans i-ELOOP	Q-85^*1
	Sans i-stop		12V-60Ah/20hr^*2
SKYACTIV-D 1.5	Avec i-ELOOP		Q-85^*1
SKYACTIV-D 1.5	Sans i-ELOOP		S-95^*1

N-55 (S), Q-85 ou S-95 sont conçus pour le système i-stop (POUR STOP & START)/système i-ELOOP. Il faudrait n'utiliser que N-55 (S), Q-85 ou S-95 pour s'assurer d'un fonctionnement correct du système i-stop (POUR STOP & START)/système i-ELOOP. S'adresser à un mécanicien expérimenté pour plus de détails, un mécanicien agréé Mazda est recommandé.
Pas pour le système i-stop/système i-ELOOP.

Bougies d'allumage

Classification	Spécification
SKYACTIV-G 1.3	Bougie d'allumage Mazda d'origine^*1	P51R-18-110
SKYACTIV-G 1.5	Bougie d'allumage Mazda d'origine^*1	PE5R-18-110 ou PE5S-18-110

Les bougies fournissent le SKYACTIV-G sa performance optimale. S'adresser à un mécanicien expérimenté pour plus de détails, un mécanicien agréé Mazda est recommandé.

Lors du nettoyage de bougies à l'iridium, ne pas utiliser de brosse métallique. Sinon, cela risque d'endommager la fine couche de particules sur les pointes en alliage d'iridium et platine.

Fermer la notice Attention

Voir la notice Attention

Qualité des lubrifiants

Huile moteur^*1	Europe et Taïwan		Sauf Europe et Taïwan
SKYACTIV-G 1.3, SKYACTIV-G 1.5	Huiles recommandées^*2		Qualité d'huile
	Huile originale Mazda Supra 0W-20		API SG/SH/SJ/SL/SM/SN ou ILSAC GF-II/GF-III/GF-IV/GF-V
	Huile originale Mazda Ultra 5W-30
	Qualité d'huile alternative^*3
	API SN^*4 ou ACEA A5/B5	0W-20
	API SN^*4 ou ACEA A5/B5	5W-30
SKYACTIV-D 1.5	-		Qualité d'huile
SKYACTIV-D 1.5	-		ACEA C3 0W-30/5W-30

Se reporter aux indices de viscosité SAE recommandés (Rechercher).
Les huiles d'origine Mazda sont conçues/testées spécialement pour chaque type de moteur. Pour une performance optimale, nous recommandons de toujours utiliser des huiles d'origine Mazda.
Si vous êtes incapable de trouver une huile d'origine Mazda, des huiles alternatives répondant aux spécifications mentionnées peuvent également être utilisées.
Utiliser le type API SM/SN au Kazakhstan.

N'utiliser pas d'huiles qui ne répondent pas aux spécifications ou exigences ci-dessus. L'utilisation d'une huile non adaptée peut entraîner des dommages au moteur qui ne sont pas couverts par la garantie Mazda.

Lubrifiant	Classification
Liquide de refroidissement	Type FL-22
Huile de boîte de vitesses manuelle	Huile longue durée de vie pour engrenages Mazda G7^*1
Liquide de boîte de vitesses automatique	Huile originale Mazda ATF-FZ
Liquide de frein/embrayage	SAE J1703 ou FMVSS116 DOT-3 ou DOT-4

L'huile longue durée de vie pour engrenages Mazda G7 est un produit supérieur pour un faible coût en carburant et un changement de vitesses optimal. Il est recommandé d'utiliser l'huile longue durée de vie pour engrenages Mazda G7.

S'il est impossible d'obtenir l'huile longue durée de vie pour engrenages Mazda G7, utiliser de l'huile standard (API Service GL-4 (SAE 75W-80)).

Nettoyant

Classification

Europe

Sauf modèle pour l'Europe

Nettoyant de dépôts^*1

Nettoyant de dépôts d'origine Mazda

(K002 W0 001)

Utiliser le nettoyant de dépôts d'origine Mazda. L'utilisation d'un nettoyant de dépôts autre que celui d'origine entraînerait une défaillance interne du système de carburant. Se référer à (Rechercher), (Rechercher) pour plus de détails.

Contenances

(Quantités approximatives)

Dénomination						Capacité
Huile moteur	SKYACTIV-G 1.3, SKYACTIV-G 1.5		Avec remplacement du filtre à huile			4,2 litres
	SKYACTIV-G 1.3, SKYACTIV-G 1.5		Sans remplacement du filtre à huile			3,9 litres
	SKYACTIV-D 1.5		Avec remplacement du filtre à huile			5,1 litres
	SKYACTIV-D 1.5		Sans remplacement du filtre à huile			4,7 litres
Liquide de refroidissement	SKYACTIV-G 1.3	Avec chauffage				5,4 litres
	SKYACTIV-G 1.3	Sans chauffage				4,9 litres
	SKYACTIV-G 1.5	Boîte de vitesses manuelle	Europe	Modèle avec volant à gauche		5,2 litres
			Europe	Modèle avec volant à droite		4,8 litres
			Sauf modèle pour l'Europe	Modèle avec volant à gauche^*1		4,9 litres/ 5,2 litres
				Modèle avec volant à droite	Avec chauffage	4,9 litres
				Modèle avec volant à droite	Sans chauffage	4,5 litres
		Boîte de vitesses automatique	Europe	Modèle avec volant à gauche		5,5 litres
			Europe	Modèle avec volant à droite		5,1 litres
			Sauf modèle pour l'Europe	Modèle avec volant à gauche^*1		5,2 litres/ 5,5 litres
				Modèle avec volant à droite	Avec chauffage	5,2 litres
				Modèle avec volant à droite	Sans chauffage	4,8 litres
	SKYACTIV-D 1.5	Pour le moteur				6,8 litres
	SKYACTIV-D 1.5	Pour le refroidisseur d'air de suralimentation à eau				2,0 litres
Huile de boîte de vitesses manuelle	SKYACTIV-G 1.5					1,59 litres
Liquide de boîte de vitesses automatique	SKYACTIV-G 1.3, SKYACTIV-G 1.5					7,2 litres
Liquide de boîte de vitesses automatique	SKYACTIV-D 1.5					7,8 litres
Réservoir de carburant	SKYACTIV-G 1.3					35,0 litres
Réservoir de carburant	SKYACTIV-G 1.5, SKYACTIV-D 1.5					44,0 litres

Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.

La quantité de liquide de refroidissement du moteur varie en fonction des spécifications.

Dimensions

4 portes

Dénomination		Spécifications du véhicule
Longueur hors tout	Sans support de plaque d'immatriculation	4 340 mm
Longueur hors tout	Avec support de plaque d'immatriculation	4 345 mm
Largeur hors tout		1 695 mm
Hauteur hors tout	Sauf Bolivie, Colombie, Équateur, Uruguay	1 470 mm
Hauteur hors tout	Bolivie, Colombie, Équateur, Uruguay	1 485 mm
Voie avant		1 495 mm
Voie arrière		1 485 mm
Empattement		2 570 mm

5 portes

Dénomination			Spécifications du véhicule
Longueur hors tout	Sans support de plaque d'immatriculation		4 065 mm
	Avec support de plaque d'immatriculation	Sauf Bolivie, Équateur	4 070 mm
	Avec support de plaque d'immatriculation	Bolivie, Équateur	4 075 mm
Largeur hors tout			1 695 mm
Hauteur hors tout^*1	Sauf Bolivie, Colombie, Équateur, Uruguay	Type A	1 515 mm
	Sauf Bolivie, Colombie, Équateur, Uruguay	Type B	1 495 mm
	Bolivie, Colombie, Équateur, Uruguay	Type A	1 530 mm
	Bolivie, Colombie, Équateur, Uruguay	Type B	1 510 mm
Voie avant	Sauf Bolivie, Colombie, Équateur, Uruguay		1 495 mm
Voie avant	Bolivie, Colombie, Équateur, Uruguay		1 490 mm
Voie arrière			1 485 mm
Empattement			2 570 mm

La hauteur globale est catégorisée en fonction du type d'antenne, comme suit:

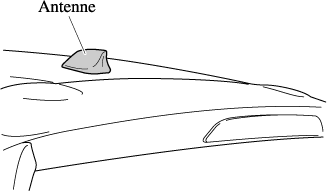

Type A

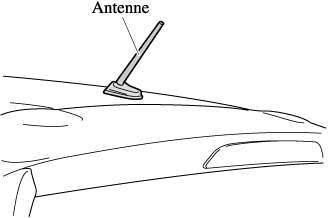

Type B

Ampoules

Éclairage extérieur

Ampoule		Catégorie
Ampoule		Puissance en watt	UN-R^*1 (SAE)
Phares		DEL^*2	― (―)
Feux de position diurnes (Certains Modèles)	Type à DEL	DEL^*2	― (―)
Feux de position diurnes (Certains Modèles)	Type à ampoule	21^*3	W21/5W (7444)
Feux de position	Type à DEL	DEL^*2	― (―)
Feux de position	Type à ampoule	5	W5W (―)
Clignotants avant		21	WY21W (7443NA)
Clignotants latéraux		DEL^*2	― (―)
Feu stop surélevé		DEL^*2	― (―)
Clignotants arrière		21	WY21W (7443NA)
Feux stop/Feux arrière	Type à DEL	DEL^*2	― (―)
Feux stop/Feux arrière	Type à ampoule	21/5	W21/5W (7443)
Feux de recul	Type à DEL	DEL^*2	― (―)
Feux de recul	Type à ampoule	16	W16W (921)
Antibrouillard arrière (Certains Modèles)	4 portes	21	W21W (7440)
Antibrouillard arrière (Certains Modèles)	5 portes	DEL^*2	― (―)
Feux de plaque d'immatriculation		5	W5W (―)

UN-R signifie United Nations Regulation (réglementation des Nations Unies).
DEL est l'abréviation de Light Emitting Diode (diode électroluminescente).
Ampoule à double filament, toutefois, seulement 21 W de l'ampoule à filament est utilisé dans les feux de position diurnes.

Éclairage de l'habitacle

Ampoule		Catégorie
Ampoule		Puissance en watt	UN-R^*1
Éclairage de coffre (4 portes)		3	―
Éclairage de compartiment à bagages (5 portes)		5	―
Éclairage au pavillon (Avant)	Avec lampes de lecture	8	―
Éclairage au pavillon (Avant)	Sans lampes de lecture	10	―
Éclairage au pavillon (Arrière) (Certains Modèles)		10	―

UN-R signifie United Nations Regulation (réglementation des Nations Unies).

Pneus

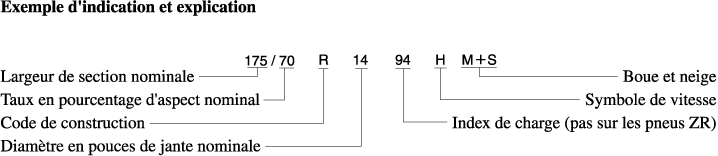

Information sur les symboles

Choisir les pneus appropriés pour le véhicule en se référant à l'information suivante.

Symbole de vitesse	Vitesse maximale permise
Q	Jusqu’à 160 km/h
R	Jusqu’à 170 km/h
S	Jusqu’à 180 km/h
T	Jusqu’à 190 km/h
U	Jusqu’à 200 km/h
H	Jusqu’à 210 km/h
V	Jusqu’à 240 km/h
W	Jusqu’à 270 km/h
Y	Jusqu’à 300 km/h
ZR	Plus de 240 km/h

Pneus et pression de gonflage

Les pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du véhicule.

Lors du remplacement des pneus, Mazda recommande de les remplacer par des pneus du même type que ceux montés à l'origine. Pour plus de détails, s'adresser à un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé.

Fermer la notice Remarque

Voir la notice Remarque

Vérifier l'étiquette de pressions de gonflage des pneus pour la taille des pneus et leur pression de gonflage (Rechercher).

Après avoir ajusté la pression des pneus, l'initialisation du système de surveillance de la pression des pneus est nécessaire pour que le système fonctionne normalement.

Se référer à Initialisation du système de surveillance de la pression des pneus (Rechercher).

Pneu standard

Taille de pneu			Pression de gonflage
Taille de pneu			Jusqu'à 3 personnes	―À pleine charge
185/65R15 88T	Type A^*1	Avant	250 kPa (2,5 bar, 36 psi)	270 kPa (2,7 bar, 39 psi)
	Type A^*1	Arrière	230 kPa (2,3 bar, 33 psi)	320 kPa (3,2 bar, 46 psi)
	Type B^*1	Avant	260 kPa (2,6 bar, 38 psi)	270 kPa (2,7 bar, 39 psi)
	Type B^*1	Arrière	230 kPa (2,3 bar, 33 psi)	320 kPa (3,2 bar, 46 psi)
185/60R16 86H	Type A^*1	Avant	250 kPa (2,5 bar, 36 psi)	260 kPa (2,6 bar, 38 psi)
	Type A^*1	Arrière	230 kPa (2,3 bar, 33 psi)	330 kPa (3,3 bar, 48 psi)
	Type B^*1	Avant	250 kPa (2,5 bar, 36 psi)	270 kPa (2,7 bar, 39 psi)
	Type B^*1	Arrière	230 kPa (2,3 bar, 33 psi)	330 kPa (3,3 bar, 48 psi)
	Type C^*1	Avant	260 kPa (2,6 bar, 38 psi)	270 kPa (2,7 bar, 39 psi)
	Type C^*1	Arrière	230 kPa (2,3 bar, 33 psi)	330 kPa (3,3 bar, 48 psi)

Poids d'une personne: environ 75 kg

Vérifier l'étiquette de pression de gonflage des pneus (cadre de portière du conducteur) pour trouver la bonne pression de gonflage. Se référer à Étiquette de pressions de gonflage des pneus (Rechercher).

Roue de secours à usage temporaire (Certains Modèles)

Taille de pneu	Pression de gonflage
T125/90R15 96M	420 kPa (60 psi)
T125/70D15 95M	420 kPa (60 psi)
165/65R14 79M	250 kPa (2,5 bar, 36 psi)

Pneus d'hiver

Taille de pneu		Pression de gonflage
Taille de pneu		Jusqu'à 3 personnes	―À pleine charge
185/65R15^*1M+S	Avant	230 kPa (2,3 bar, 33 psi)	260 kPa (2,6 bar, 38 psi)
185/65R15^*1M+S	Arrière	230 kPa (2,3 bar, 33 psi)	320 kPa (3,2 bar, 46 psi)
185/60R16^*2M+S	Avant	250 kPa (2,5 bar, 36 psi)	270 kPa (2,7 bar, 39 psi)
185/60R16^*2M+S	Arrière	250 kPa (2,5 bar, 36 psi)	320 kPa (3,2 bar, 46 psi)^3/ 350 kPa (3,5 bar, 50 psi)^4

Poids d'une personne: environ 75 kg

Index de charge et Symbole de vitesse: 88Q/88S/88T
Index de charge et Symbole de vitesse: 86Q/86S/86T/86H
Index de charge et Symbole de vitesse: 86Q/86S/86T
Index de charge et Symbole de vitesse: 86H

Couple de serrage des écrous de roue

Lors de l'installation d'un pneu, serrer l'écrou de roue au couple suivant.

108―147 N･m (12―14 kgf･m)

Fusibles

Se référer à Fusibles (Rechercher).

Freins

Si vous avez besoin d'informations concernant les spécifications sur les limites d'usure pour les plaquettes de disques de freins et les tambours ou la méthode de mesure, veuillez consulter un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé. Les informations seront gracieusement mises à votre disposition.
