Spécifications

Moteur

Moteur à essence

Dénomination	Spécification
Dénomination	MZR 1.6
Type	Double ACT, 16 soupapes, 4 cylindres en ligne
Alésage × Course	78,0 × 83,6 mm
Cylindrée	1 598 ml
Rapport de compression	10,0

Dénomination	Spécification
Dénomination	SKYACTIV-G 1.5	SKYACTIV-G 2.0	SKYACTIV-G 2.5
Type	Double ACT, 16 soupapes, 4 cylindres en ligne
Alésage × Course	74,5 × 85,8 mm	83,5 × 91,2 mm	89,0 × 100 mm
Cylindrée	1 496 ml	1 998 ml	2 488 cm³
Rapport de compression	13,0/14,0		13,0

Conseil de coopération du Golfe arabe

Dénomination	Spécification
	MZR 1.6		SKYACTIV-G 2.0
	4 portes	5 portes	4 portes	5 portes
Tour/Puissance maximale du moteur	77 kW/6 000 tr/min		114 kW/6 000 tr/min
Tour/Couple maximale du moteur	143 N･m/4 000 tr/min		200 N･m/4 000 tr/min
Vitesse maximale	176 km/h	173 km/h	202 km/h	197 km/h

Moteur diesel

Dénomination	Spécification
Dénomination	SKYACTIV-D 1.5	SKYACTIV-D 2.2
Type	Double ACT, 16 soupapes, 4 cylindres en ligne	Double ACT, 16 soupapes, 4 cylindres en ligne
Alésage × Course	76,0 × 82,6 mm	86,0 × 94,3 mm
Cylindrée	1 499 ml	2 191 cm³
Rapport de compression	14,8	14,0

Système électrique de la batterie

Batterie

Classification	Spécification
MZR 1.6, SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-G 2.5	Q-85^*1
MZR 1.6, SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-G 2.5	12V-60Ah/20HR^2 ou 12V-65Ah/20HR^2
SKYACTIV-D 1.5	S-95^*1
SKYACTIV-D 2.2	T-110^*1

Q-85, S-95 ou T-110 est conçu pour le système i-stop (FOR STOP & START)/système i-ELOOP. Seulement Q-85, S-95 ou T-110 devrait être utilisé pour assurer un fonctionnement correct du système i-stop (FOR STOP & START)/système i-ELOOP. S'adresser à un mécanicien expérimenté pour plus de détails, un mécanicien agréé Mazda est recommandé.
Pas pour le système i-stop/système i-ELOOP.

Bougies d'allumage

Classification		Spécification
MZR 1.6		Bougies d'origine Mazda	BP01-18-110, BP02-18-110, BP13-18-110-A, BPY1-18-110, ou BPY2-18-110
SKYACTIV-G 1.5, SKYACTIV-G 2.5		Bougie d'allumage Mazda d'origine^*1	PE5R-18-110 ou PE5S-18-110
SKYACTIV-G 2.0	Sauf Thaïlande	Bougie d'allumage Mazda d'origine^*1	PE5R-18-110 ou PE5S-18-110
SKYACTIV-G 2.0	Thaïlande	Bougie d'allumage Mazda d'origine^*1	PEHW-18-110

Les bougies fournissent le SKYACTIV-G sa performance optimale. S'adresser à un mécanicien expérimenté pour plus de détails, un mécanicien agréé Mazda est recommandé.

Lors du nettoyage de bougies à l'iridium, ne pas utiliser de brosse métallique. Sinon, cela risque d'endommager la fine couche de particules sur les pointes en alliage d'iridium et platine.

Fermer la notice Attention

Voir la notice Attention

Qualité des lubrifiants

Huile moteur^*1	Europe		Sauf modèle pour l'Europe
MZR 1.6	Huiles recommandées^*2		Qualité d'huile
	Huile originale Mazda Ultra 5W-30		API SG/SH/SJ/SL/SM/SN ou ILSAC GF-II/GF-III/GF-IV/GF-V
	Huile originale Mazda Supra 0W-20
	Qualité d'huile alternative^*3
	API SL/SM/SN^*4 ou ACEA A3/A5	5W-20
		10W-40
		5W-30
		0W-30
		0W-20
SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-G 2.5	Huiles recommandées^*2		Qualité d'huile
	Huile originale Mazda Supra 0W-20		API SG/SH/SJ/SL/SM/SN ou ILSAC GF-II/GF-III/GF-IV/GF-V
	Huile originale Mazda Ultra 5W-30
	Qualité d'huile alternative^*3
	API SN^*4 ou ACEA A5/B5	0W-20
	API SN^*4 ou ACEA A5/B5	5W-30
SKYACTIV-D 1.5, SKYACTIV-D 2.2	Huiles recommandées^*2		Qualité d'huile
	Huile originale Mazda Supra DPF 0W-30		ACEA C3 0W-30/5W-30
	Huile originale Mazda Ultra DPF 5W-30
	Qualité d'huile alternative^*3
	ACEA C3	0W-30
	ACEA C3	5W-30

Se reporter aux indices de viscosité SAE recommandés (Rechercher).
Les huiles d'origine Mazda sont conçues/testées spécialement pour chaque type de moteur. Pour une performance optimale, nous recommandons de toujours utiliser des huiles d'origine Mazda.
Si vous êtes incapable de trouver une huile d'origine Mazda, des huiles alternatives répondant aux spécifications mentionnées peuvent également être utilisées.
Utiliser le type API SM/SN au Kazakhstan.

N'utiliser pas d'huiles qui ne répondent pas aux spécifications ou exigences ci-dessus. L'utilisation d'une huile non adaptée peut entraîner des dommages au moteur qui ne sont pas couverts par la garantie Mazda.

Lubrifiant	Classification
Huile de boîte de vitesses manuelle	API Service	GL-4
Huile de boîte de vitesses manuelle	SAE	75W-80
Liquide de boîte de vitesses automatique	MZR 1.6	Huile originale Mazda ATF M-V
Liquide de boîte de vitesses automatique	SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-G 2.5, SKYACTIV-D 1.5, SKYACTIV-D 2.2	Huile originale Mazda ATF-FZ
Liquide de frein/embrayage	SAE J1703 ou FMVSS116 DOT-3 ou DOT-4

Contenances

(Quantités approximatives)

Dénomination					Capacité
Huile moteur	MZR 1.6		Avec remplacement du filtre à huile		3,9 litres
	MZR 1.6		Sans remplacement du filtre à huile		3,7 litres
	SKYACTIV-G 1.5		Avec remplacement du filtre à huile		4,2 litres
	SKYACTIV-G 1.5		Sans remplacement du filtre à huile		3,9 litres
	SKYACTIV-G 2.0		Avec remplacement du filtre à huile		4,2 litres
	SKYACTIV-G 2.0		Sans remplacement du filtre à huile		4,0 litres
	SKYACTIV-G 2.5		Avec remplacement du filtre à huile		4,5 litres
	SKYACTIV-G 2.5		Sans remplacement du filtre à huile		4,3 litres
	SKYACTIV-D 1.5		Avec remplacement du filtre à huile		5,1 litres
	SKYACTIV-D 1.5		Sans remplacement du filtre à huile		4,7 litres
	SKYACTIV-D 2.2		Avec remplacement du filtre à huile		5,1 litres
	SKYACTIV-D 2.2		Sans remplacement du filtre à huile		4,8 litres
Liquide de refroidissement	MZR 1.6	Boîte de vitesses manuelle	Russie, Modèle avec volant à droite		5,5 litres
		Boîte de vitesses manuelle	Modèle avec volant à gauche (sauf Russie)^*1		5,4 litres/5,5 litres
		Boîte de vitesses automatique	Russie		5,6 litres
			Arabie Saoudite		5,7 litres
			Modèle avec volant à gauche (sauf Russie, Arabie Saoudite)^*1		5,5 litres/5,6 litres
			Modèle avec volant à droite		5,7 litres
	SKYACTIV-G 1.5	Boîte de vitesses manuelle	Russie		5,8 litres
			Europe	Modèle avec volant à gauche^*1	5,7 litres/5,8 litres
			Europe	Modèle avec volant à droite	5,6 litres
			Sauf modèle pour l'Europe		5,8 litres
		Boîte de vitesses automatique	Modèle avec volant à gauche		6,0 litres
		Boîte de vitesses automatique	Modèle avec volant à droite		5,8 litres
	SKYACTIV-G 2.0	Boîte de vitesses manuelle	Europe	Modèle avec volant à gauche^*1	6,2 litres/ 6,3 litres
			Europe	Modèle avec volant à droite	6,1 litres
			Sauf modèle pour l'Europe	Modèle avec volant à gauche^*1	6,2 litres/ 6,3 litres
			Sauf modèle pour l'Europe	Modèle avec volant à droite	6,1 litres
		Boîte de vitesses automatique	Arabie Saoudite		6,8 litres
			Russie		6,5 litres
			Europe	Modèle avec volant à gauche^*1	6,3 litres/ 6,5 litres
			Europe	Modèle avec volant à droite	6,3 litres
			Sauf modèle pour l'Europe	Modèle avec volant à gauche	6,5 litres
			Sauf modèle pour l'Europe	Modèle avec volant à droite	6,4 litres
	SKYACTIV-G 2.5	Boîte de vitesses manuelle			6,5 litres
	SKYACTIV-G 2.5	Boîte de vitesses automatique			6,7 litres
	SKYACTIV-D 1.5	Pour le moteur	Boîte de vitesses manuelle	Modèle avec volant à gauche	7,0 litres
			Boîte de vitesses manuelle	Modèle avec volant à droite	6,9 litres
			Boîte de vitesses automatique	Modèle avec volant à gauche	7,1 litres
			Boîte de vitesses automatique	Modèle avec volant à droite	7,0 litres
		Pour le refroidisseur d'air de suralimentation à eau			1,8 litre
	SKYACTIV-D 2.2	Boîte de vitesses manuelle	Modèle avec volant à gauche		8,5 litres
		Boîte de vitesses manuelle	Modèle avec volant à droite		8,8 litres
		Boîte de vitesses automatique	Modèle avec volant à gauche		8,8 litres
		Boîte de vitesses automatique	Modèle avec volant à droite		9,1 litres
Huile de boîte de vitesses manuelle	MZR 1.6				2,91 litres
	SKYACTIV-G 1.5				1,59 litres
	SKYACTIV-G 2.0				1,70 litres
	SKYACTIV-G 2.5, SKYACTIV-D 1.5				1,65 litres
	SKYACTIV-D 2.2				2,40 litres
Liquide de boîte de vitesses automatique	MZR 1.6				7,0 litres
	SKYACTIV-G 1.5				7,2 litres
	SKYACTIV-G 2.0, SKYACTIV-G 2.5, SKYACTIV-D 1.5				7,8 litres
	SKYACTIV-D 2.2				8,0 litres
Réservoir de carburant					51,0 litres

Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.

La quantité de liquide de refroidissement du moteur varie en fonction des spécifications.

Dimensions

4 portes

Dénomination		Spécifications du véhicule
Longueur hors tout		4 580 mm
Largeur hors tout		1 795 mm
Hauteur hors tout		1 450 mm
Voie avant		1 555 mm
Voie arrière		1 560 mm
Empattement		2 700 mm

5 portes

Dénomination		Spécifications du véhicule
Longueur hors tout		4 470 mm
Largeur hors tout		1 795 mm
Hauteur hors tout^*1	Type A	1 465 mm
Hauteur hors tout^*1	Type B	1 450 mm
Voie avant		1 555 mm
Voie arrière		1 560 mm
Empattement		2 700 mm

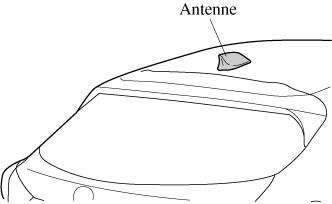

La hauteur globale est catégorisée en fonction du type d'antenne, comme suit:

Type A
Type B

Sauf ci-dessus.

Ampoules

Éclairage extérieur

4 portes (Sauf pour le Conseil de coopération du Golfe arabe/Iraq)/5 portes

Ampoule				Catégorie
Ampoule				Puissance en watt	UNECE^*1 (SAE)
Phares	Avec phares à LED	Feux de route/croisement		LED^*2	― (―)
	Avec phares à ampoules halogènes	Feux de route	Avec feux de position diurnes	55/15^*3	H15 (―)
		Feux de route	Sans feux de position diurnes	60	HB3 (9005)
		Feux de croisement		55	H11 (H11)
Feux de position diurnes/Feux de position (avec phares à LED)				LED^*2	― (―)
Feux de position diurnes (avec phares à ampoules halogènes) (Certains Modèles)				55/15^*4	H15 (―)
Feux de position (avec phares à ampoules halogènes)				5	W5W (―)
Antibrouillards avant (Certains Modèles)				LED^*2	― (―)
Clignotants avant				21	WY21W (7443NA)
Clignotants latéraux (Certains Modèles)				LED^*2	― (―)
Feu stop surélevé				LED^*2	― (―)
Clignotants arrière				21	WY21W (7443NA)
Feux de freinage (avec phares à LED)				LED^*2	― (―)
Feux arrière (avec phares à DEL)				LED^*2	― (―)
Feux stop/Feux arrière (avec phares à ampoules halogènes)				21/5	W21/5W (7443)
Feux de recul	4 portes			16	W16W (921)
Feux de recul	5 portes			21	W21W (7440)
Antibrouillard arrière (Certains Modèles)				21	W21W (7440)
Feux de plaque d'immatriculation				5	W5W (―)

UNECE signifie la Commission économique des Nations Unies pour l'Europe (United Nations Economic Commission for Europe).
LED est l'abréviation de Light Emitting Diode (diode électroluminescente).
Ampoule à double filament, toutefois, seulement 55 W de l'ampoule à filament est utilisé dans les phares (feux de route).
Ampoule à double filament, toutefois, seulement 15 W de l'ampoule à filament est utilisé dans les feux de position diurnes.

4 portes (Conseil de coopération du Golfe arabe/Iraq)

Ampoule			Catégorie
Ampoule			Puissance en watt	UNECE^*1 (SAE)
Phares	Avec phares à LED	Feux de route/croisement	LED^*2	― (―)
	Avec phares à ampoules halogènes	Feux de route	60	HB3 (9005)
	Avec phares à ampoules halogènes	Feux de croisement	55	H11 (H11)
Feux de position diurnes (avec phares à LED)			LED^*2	― (―)
Feux de position (avec phares à LED)			LED^*2	― (―)
Feux de position avant (avec phares à LED)			5	WY5W (―)
Feux de position/Feux de position avant (avec phares à ampoules halogènes)			5	WY5W (―)
Antibrouillards avant (Certains Modèles)			LED^*2	― (―)
Clignotants avant			21	WY21W (7443NA)
Clignotants latéraux			LED^*2	― (―)
Feu stop surélevé			LED^*2	― (―)
Clignotants arrière			21	WY21W (7443NA)
Feux de freinage (avec phares à LED)			LED^*2	― (―)
Feux arrière/Feux de position arrière (avec phares à LED)			LED^*2	― (―)
Feux de freinage/Feux arrière/Feux de position arrière (avec phares à ampoules halogènes)			21/5	W21/5W (7443)
Feux de recul			16	W16W (921)
Feux de plaque d'immatriculation			5	W5W (―)

UNECE signifie la Commission économique des Nations Unies pour l'Europe (United Nations Economic Commission for Europe).
LED est l'abréviation de Light Emitting Diode (diode électroluminescente).

Éclairage de l'habitacle

Ampoule	Catégorie
Ampoule	Puissance en watt	UNECE^*1
Éclairage de coffre (4 portes)	3	―
Éclairage de compartiment à bagages (5 portes)	5	―
Éclairages au pavillon (Avant)/Lampes de lecture (Certains Modèles)	8	―
Éclairage au pavillon (Avant) (Certains Modèles)	10	―
Éclairage au pavillon (Arrière) (Certains Modèles)	10	―
Éclairages de miroir de pare-soleil (Certains Modèles)	2	―

UNECE signifie la Commission économique des Nations Unies pour l'Europe (United Nations Economic Commission for Europe).

Pneus

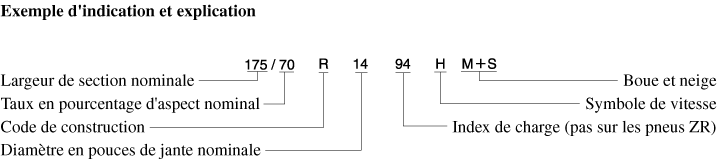

Information sur les symboles

Choisir les pneus appropriés pour le véhicule en se référant à l'information suivante.

Symbole de vitesse	Vitesse maximale permise
Q	Jusqu'à 160 km/h
R	Jusqu'à 170 km/h
S	Jusqu'à 180 km/h
T	Jusqu'à 190 km/h
U	Jusqu'à 200 km/h
H	Jusqu'à 210 km/h
V	Jusqu'à 240 km/h
W	Jusqu'à 270 km/h
Y	Jusqu'à 300 km/h
ZR	Plus de 240 km/h

Pneus et pression de gonflage

Les pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du véhicule.

Lors du remplacement des pneus, Mazda recommande de les remplacer par des pneus du même type que ceux montés à l'origine. Pour plus de détails, s'adresser à un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé.

Fermer la notice Remarque

Voir la notice Remarque

Vérifier l'étiquette de pressions de gonflage des pneus pour la taille des pneus et leur pression de gonflage (Rechercher).

Après avoir ajusté la pression des pneus, l'initialisation du système de surveillance de la pression des pneus est nécessaire pour que le système fonctionne normalement.

Se référer à Initialisation du système de surveillance de la pression des pneus (Rechercher).

Pneu standard

Taille de pneu			Pression de gonflage
Taille de pneu			Jusqu'à 3 personnes	―À pleine charge
205/60R16 92V		Avant	250 kPa (2,5 bar, 36 psi)	280 kPa (2,8 bar, 41 psi)
205/60R16 92V		Arrière	250 kPa (2,5 bar, 36 psi)	320 kPa (3,2 bar, 46 psi)
215/45R18 89W	Type A^*1	Avant	240 kPa (2,4 bar, 35 psi)	280 kPa (2,8 bar, 41 psi)
	Type A^*1	Arrière	230 kPa (2,3 bar, 33 psi)	300 kPa (3,0 bar, 44 psi)
	Type B^*1	Avant	250 kPa (2,5 bar, 36 psi)	280 kPa (2,8 bar, 41 psi)
	Type B^*1	Arrière	250 kPa (2,5 bar, 36 psi)	300 kPa (3,0 bar, 44 psi)
215/45ZR18 93W		Avant	240 kPa (2,4 bar, 35 psi)	280 kPa (2,8 bar, 41 psi)
215/45ZR18 93W		Arrière	230 kPa (2,3 bar, 33 psi)	300 kPa (3,0 bar, 44 psi)

Poids d'une personne: environ 75 kg

Vérifier l'étiquette de pression de gonflage des pneus (cadre de portière du conducteur) pour trouver la bonne pression de gonflage. Se référer à Étiquette de pressions de gonflage des pneus (Rechercher).

Roue de secours à usage temporaire (Certains Modèles)

Taille de pneu	Pression de gonflage
T125/70D16 96M	420 kPa (60 psi)
185/55R16 87M	320 kPa (3,2 bar, 46 psi)

Pneus d'hiver

Taille de pneu		Pression de gonflage
Taille de pneu		Jusqu'à 3 personnes	―À pleine charge
205/60R16^*1 MS	Avant	250 kPa (2,5 bar, 36 psi)	280 kPa (2,8 bar, 41 psi)
205/60R16^*1 MS	Arrière	270 kPa (2,7 bar, 39 psi)	320 kPa (3,2 bar, 46 psi)^3, 340 kPa (3,4 bar, 49 psi)^4
215/45R18^*2 MS	Avant	240 kPa (2,4 bar, 35 psi)	280 kPa (2,8 bar, 41 psi)
215/45R18^*2 MS	Arrière	250 kPa (2,5 bar, 36 psi)	320 kPa (3,2 bar, 46 psi)

Poids d'une personne: environ 75 kg

Index de charge et Symbole de vitesse: 92Q/92S/92H/92V
Index de charge et Symbole de vitesse: 89Q/89S/89H/89V/89W
Index de charge et Symbole de vitesse: 92Q/92S
Index de charge et Symbole de vitesse: 92H/92V

Couple de serrage des écrous de roue

Lors de l'installation d'un pneu, serrer l'écrou de roue au couple suivant.

108―147 N･m (12―14 kgf･m)

Fusibles

Se référer à Fusibles (Rechercher).

Freins

Si vous avez besoin d'informations concernant les spécifications sur les limites d'usure pour les plaques de disques de freins et la méthode de mesure, veuillez consulter un mécanicien expérimenté. Nous vous recommandons un mécanicien agréé Mazda. Les informations seront gracieusement mises à votre disposition.
