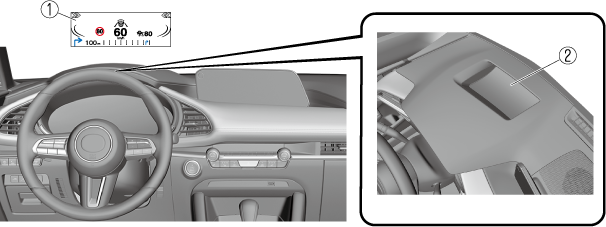

Combiné d'instruments et affichage

1. Combiné d'instruments
2. Affichage de conduite active

1. Compte-tours
2. Affichage multi-informations
3. Jauge de température du liquide de refroidissement du moteur
4. Jauge de carburant
5. Interrupteur d'éclairage du tableau de bord
6. Compteur de vitesse
7. TRIP Interrupteur

Le compteur de vitesse indique la vitesse du véhicule.

Le compte-tours indique le régime moteur en milliers de tours par minute (tr/min).



---

Ne pas pousser le régime moteur jusqu'à la ZONE ROUGE du compte-tours.

Cela peut endommager le moteur.



1. ZONE RAYÉE^*1

2. ZONE ROUGE^*1

1. La plage varie selon le type de jauge.

Fermer la notice Attention

Voir la notice Attention



---

Lorsque l'aiguille du compte-tours entre dans la ZONE RAYÉE ROUGE, cela indique au conducteur qu'il faut changer de vitesse avant d'arriver à la ZONE ROUGE.

Fermer la notice Remarque

Voir la notice Remarque

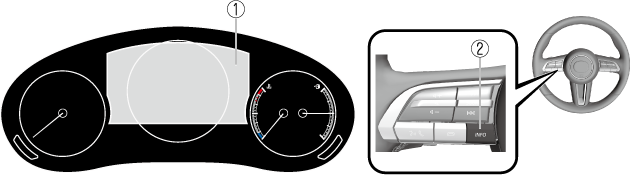

1. Affichage multi-informations

2. INFO Interrupteur

L'affichage multi-informations indique les informations suivantes.

• Compteur de vitesse

• Compteur kilométrique

• Compteur journalier

• Température extérieure

• Distance restante

• Moyenne de consommation de carburant

• Consommation actuelle de carburant

• Affichage de la charge de régénération en décélération (M Hybrid)

• Affichage i-ACTIVSENSE

• Alarme de vitesse du véhicule

• Indication d'avertissement de portière ouverte/couvercle du coffre ouvert/hayon ouvert^*1

• Message d'avertissement

1. S’affiche lors de l'ouverture d’une portière/couvercle du coffre/hayon.

Le contenu de l'écran change à chaque pression sur l'interrupteur INFO.

1. Affichage de base

2. Affichage des informations de conduite

3. Affichage i-ACTIVSENSE

4. Affichage des messages d'avertissement^*1

1. affiché uniquement lorsqu'un avertissement se déclenche.

Le type d'affichage de la consommation de carburant et de la distance de conduite maximale peut être modifié.

Se référer à la section Réglages dans le manuel d’utilisation de MZD Connect.

Vous pouvez passer de l'affichage du compteur totaliseur à l'affichage du compteur journalier à l'aide de l’interrupteur TRIP.

1. TRIP Interrupteur

2. Affichage du compteur totaliseur

3. Affichage du compteur journalier A

4. Affichage du compteur journalier B

Compteur kilométrique

Le compteur kilométrique enregistre la distance totale parcourue par le véhicule.

Compteur journalier

La distance de conduite pour un intervalle spécifié est indiquée. Il est possible de mesurer la distance de deux types d'intervalles (TRIP A, TRIP B) ainsi que l'économie moyenne de carburant pour chacun.

Par exemple, le compteur journalier A peut enregistrer la distance d'un point d'origine, et le compteur journalier B la distance à partir de quand le plein de carburant est fait.

Lorsque le compteur journalier A est sélectionné, TRIP A sera affiché. Lorsque le compteur journalier B est sélectionné, TRIP B sera affiché.

Le compteur journalier et la consommation moyenne de carburant peuvent être réinitialisés en appuyant sur l'interrupteur TRIP pendant 1,5 seconde ou plus en étant sur chaque mode.



---

• Seuls les compteurs journaliers enregistrent des dixièmes de kilomètre.

• L'enregistrement des compteurs journaliers sera remis à zéro lorsque:

  • L'alimentation est interrompue (le fusible grillé ou la batterie est débranchée).

  • Le véhicule atteint 9999,9 km.

Fermer la notice Remarque

Voir la notice Remarque

Affiche la température du liquide de refroidissement moteur. La zone bleue de la jauge indique que la température du liquide de refroidissement du moteur est basse, et la zone rouge de la jauge indique qu'elle est élevée et en surchauffe.



---

Lorsque l'aiguille de la jauge de température du liquide de refroidissement du moteur est dans la plage rouge, la température du liquide de refroidissement du moteur est extrêmement élevée. Conduire doucement pour réduire la charge du moteur. Si l’aiguille de la jauge de température du liquide de refroidissement du moteur atteint la plage rouge, il y a un risque de surchauffe. Garer immédiatement le véhicule dans un endroit sûr et prendre des mesures adaptées.

Se référer à Surchauffe (Rechercher).

Fermer la notice Attention

Voir la notice Attention



---

• Si la température du moteur ou du liquide de refroidissement moteur est élevée ou basse, la puissance du moteur peut être limitée afin de protéger le moteur.

• Durant une conduite normale, la température du liquide de refroidissement du moteur se stabilise à 100 °C ou inférieur, et la jauge indique une plage inférieure à 100 °C.

Fermer la notice Remarque

Voir la notice Remarque

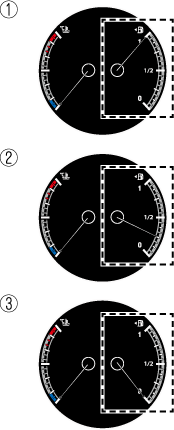

La jauge de carburant indique la quantité approximative de carburant restant dans le réservoir lorsque le contacteur est mis sur ON. Il est recommandé de garder le réservoir à plus de 1/4 plein.

1. Plein

2. 1/4 Plein

3. Vide

Lorsque le voyant de niveau bas de carburant s'allume ou si le niveau de carburant est très bas, refaire le plein d'essence dès que possible.

Se référer à Indication d'avertissement/voyant de bas niveau de carburant (Rechercher).



---

• Après qu'on ait refait le plein de carburant, un certain temps pourra être nécessaire avant que l'indicateur se stabilise. En outre, il est possible que l'indicateur dévie lors de la conduite sur une pente ou dans un virage, en raison des mouvements du carburant à l'intérieur du réservoir.

• Le sens de la flèche () indique que la trappe de remplissage de carburant est du côté gauche du véhicule.

Fermer la notice Remarque

Voir la notice Remarque

Quand les feux sont allumés avec le contact d'allumage sur ON, la luminosité de l'éclairage du tableau de bord est atténuée. Cependant, si le capteur optique détecte que l'espace environnant est lumineux, comme lorsque les feux sont allumés pendant la journée, l'éclairage du tableau de bord n'est pas réduit.



---

• Lorsque le contacteur est mis sur ON tôt le matin ou au crépuscule, l'éclairage du tableau de bord est réduit pendant quelques secondes, le temps que le capteur optique détecte la luminosité de l'espace environnant. Cette réduction de l'éclairage peut cependant être annulée une fois la luminosité détectée.

• Lorsque les feux sont allumés, le témoin des feux allumés dans le tableau de bord s'allume.

  Se référer à Phares (Rechercher).

Fermer la notice Remarque

Voir la notice Remarque

La luminosité du tableau de bord et des éclairages du tableau de bord peut être réglée en appuyant sur l'interrupteur d'éclairage du tableau de bord pendant que l'éclairage du tableau de bord est atténué.

• La luminosité diminue en appuyant sur l'interrupteur -. Si vous appuyez sur l'interrupteur - alors que le tableau de bord est à intensité maximale, un son retentit pour vous avertir que le réglage actuel du gradateur est à intensité maximale.

• La luminosité augmente en appuyant sur l'interrupteur +.

1. Clair

2. Foncé

Fonction pour annuler le gradateur d'éclairage

Le gradateur d'éclairage peut être annulé en appuyant sur l'interrupteur + lorsque le tableau de bord est à intensité maximale et que le contact est mis. Si vous appuyez à nouveau sur l'interrupteur + alors que le gradateur d'éclairage est annulé, un son retentit pour vous avertir qu'il est annulé. Annuler le gradateur d'éclairage si la visibilité du tableau de bord est réduite due à l'éblouissement de la luminosité environnante.



---

• Quand on annule le gradateur d'éclairage, il est impossible d'atténuer l'éclairage du tableau de bord même si les feux sont allumés.

• Quand on annule le gradateur d'éclairage, l'écran dans l'affichage central passe à l'affichage constant de l'écran de jour.

Fermer la notice Remarque

Voir la notice Remarque

Lorsque le contacteur est sur ON, la température extérieure est affichée.



---

• Dans les conditions suivantes, la température extérieure affichée peut différer de la température extérieure réelle suivant l'environnement du véhicule et les conditions du véhicule:

  • Températures nettement froides ou chaudes.

  • Changements brusques de température extérieure.

  • Le véhicule est en stationnement.

  • Le véhicule est conduit à vitesse réduite.

Fermer la notice Remarque

Voir la notice Remarque

Changer l'unité de l'affichage de température extérieure

Il est possible d'opter pour Celsius ou Fahrenheit comme unité de température extérieure.

Les réglages peuvent être modifiés en opérant l'écran d'affichage central.

Se référer à la section Réglages dans le manuel d’utilisation de MZD Connect.



---

Lorsque l'unité utilisée par l'affichage de température extérieure est changée, l'unité utilisée par la jauge du liquide de refroidissement du moteur change de la même façon.

Fermer la notice Remarque

Voir la notice Remarque

Avertissement température extérieure (Certains Modèles)

Lorsque la température extérieure est basse, l'indication clignote et un bip sonore est émis pour signaler le risque de verglas au conducteur.

Si la température extérieure est inférieure à 4 °C environ, l'affichage de la température extérieure et la marque clignotent pendant environ dix secondes et un bip sonore retentit une fois.



---

Si la température extérieure est inférieure à -20 °C, le bip sonore ne s'enclenche pas. Toutefois, la marque s'allume.

Fermer la notice Remarque

Voir la notice Remarque

Affiche la distance approximative que l'on peut parcourir avec le carburant restant en se basant sur l'économie de carburant.

La distance restante sera calculée puis affichée toutes les secondes.



---

• Même si l'affichage de la distance restante peut indiquer une distance suffisante de conduite avant que le plein de carburant ne soit requis, faire le plein dès que possible si le niveau de carburant est très bas ou si le voyant de niveau bas de carburant s'allume.

• L'affichage ne changera que si l'on ajoute plus de 9 litres environ de carburant.

• La distance restante est la distance approximative restante durant laquelle le véhicule peut être conduit jusqu'à ce que toutes les marques de l'aiguille dans la jauge à carburant indiquant le carburant restant disparaît.

• S'il n'y a pas d'informations sur les économies de carburant passées, comme par exemple après le premier achat de votre véhicule ou que l'information a été supprimée lorsque les câbles de la batterie ont été déconnectés, la distance restante/plage réelle peut différer de la valeur qui est indiquée.

Fermer la notice Remarque

Voir la notice Remarque

La consommation moyenne de carburant est calculée toutes les minutes à partir de la distance totale parcourue sur le compteur journalier et de la consommation totale de carburant, et la consommation moyenne de carburant est affichée pour chaque affichage des informations de conduite.

La consommation moyenne de carburant pour TRIP A est indiquée par une flèche rouge sur l'affichage de la consommation de carburant actuelle.

La consommation moyenne de carburant et les compteurs journalier peuvent être réinitialisés en appuyant sur l'interrupteur INFO pendant 1,5 seconde ou plus en étant sur chaque mode. Une fois les données effacées, la consommation de carburant est recalculée et - - - L/100 km apparaît pendant 1 minute avant qu'elle ne s'affiche.

Cet affichage montre la consommation actuelle de carburant en calculant la quantité de carburant consommée et la distance parcourue.

La consommation moyenne de carburant de TRIP A est indiquée par une flèche rouge.

M Hybrid

Sauf M Hybrid



---

Indique la position 0 lorsque la vitesse du véhicule est d’environ 5 km/h ou moins.

Fermer la notice Remarque

Voir la notice Remarque

Affiche l'état de la charge produite par la régénération en décélération.

Se référer à M Hybrid (Rechercher).

Ce mode affiche le réglage défini pour l'alarme de vitesse du véhicule. Il est possible de changer le réglage défini pour la vitesse du véhicule auquel l'alarme est déclenchée.



---

L'affichage de l'alarme de vitesse du véhicule est activé au même moment où le bip sonore est émis.

Fermer la notice Remarque

Voir la notice Remarque

1. Le message “Alerte vitesse” apparaît

L'alarme de vitesse du véhicule peut être réglée en utilisant l'affichage central.

Se référer à la section Réglages dans le manuel d’utilisation de MZD Connect.



---

Toujours régler la vitesse du véhicule de manière conforme aux lois et règlements du pays et de la ville dans lesquels le véhicule est utilisé. En outre, toujours vérifier la vitesse du véhicule sur le compteur de vitesse.

Fermer la notice Remarque

Voir la notice Remarque

Affiche l'état du système.

• Se référer à l'avertisseur de changement de file (LDWS) (Rechercher).

• Se référer à Surveillance des angles morts (BSM) (Rechercher).

• Se référer à Système de reconnaissance des panneaux de signalisation (TSR) (Rechercher).

• Se référer à Alerte de distance et de vitesse (DSA) (Rechercher).

• Se référer à Alerte à l'attention du conducteur (DAA) (Rechercher).

• Se référer à Surveillance du conducteur (DM) (Rechercher).

• Se reporter à Alerte de circulation transversale à l'avant (FCTA) (Rechercher).

• Se référer à Commande de croisière radar Mazda (MRCC) (Rechercher).

• Se référer à Régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Rechercher).

• Se référer à Aide à la vitesse de croisière et à la circulation (CTS) (Rechercher).

• Se référer à Système d'assistance au maintien de trajectoire (LAS) (Rechercher).

• Se référer à Limiteur de vitesse réglable (ASL) (Rechercher).

• Se référer à Adaptation intelligente de la vitesse (ISA) (Rechercher).

• Se référer à Assistance au freinage intelligent (SBS) (Rechercher).

• Se référer à Aide au freinage intelligent [arrière] (SBS-R) (Rechercher).

• Se référer à Assistance au freinage intelligent [circulation transversale à l'arrière] (SBS-RC) (Rechercher).

• Se référer à Régulateur de vitesse de croisière (Rechercher).

Un message s'affiche pour avertir l'utilisateur de l'état de fonctionnement du système et des dysfonctionnements ou des anomalies.

Si le voyant s'allume/clignote en même temps ou un symbole s'affiche à l'écran, vérifiez les informations concernant le voyant ou le symbole.

Se référer à Si un voyant s'allume ou clignote (Rechercher).

Pour les messages n'affichant pas de symbole, suivre les instructions indiquées sur l'affichage multi-informations.

Se référer à Message indiqué sur l'affichage multi-informations (Rechercher).

Le tableau de bord varie selon le modèle et les spécifications.

1. Combiné d'instruments

2. Centre avant de la garniture de toit

Les voyants apparaissent dans l'une des zones grisées.

Ces voyants s'allument ou clignotent pour notifier à l'utilisateur du système l'état de fonctionnement ou une anomalie du système.

Signal	Avertissement	Se référer à
(Rouge)	Indication d'avertissement/voyant du système de freinage*1	(Rechercher)
	Indication d'avertissement/voyant ABS*1	Voyant du système électronique de distribution de force de freinage (Rechercher)
		Avertisseur ABS (Rechercher)
	Indication d'avertissement/voyant du circuit de charge*1	(Rechercher)
	Indication d'avertissement/voyant d'huile moteur*1	(Rechercher)
	Indication d'avertissement de température élevée du liquide de refroidissement du moteur	(Rechercher)
	Indication/témoin d'anomalie de la direction assistée*1	(Rechercher)
	Indication d'avertissement principal	(Rechercher)
(Orange)	Indication d'avertissement/voyant du système de commande de freinage*1	(Rechercher)
	Indication d'avertissement de priorité au freinage	(Rechercher)
	Indication/voyant d'anomalie du moteur*1	(Rechercher)
	Indication d'avertissement/voyant du filtre à particules essence*1(SKYACTIV-X 2.0)	(Rechercher)
	Indication d'avertissement/voyant du filtre à particules diesel*1(SKYACTIV-D 1.8)	(Rechercher)
(Orange)	Indication d'avertissement/voyant i-stop*1 (Certains Modèles)	(Rechercher)
	Indication d'avertissement/voyant de la boîte de vitesses automatique*1 (Certains Modèles)	(Rechercher)
	Indication d'avertissement/voyant AWD*1 (Certains Modèles)	(Rechercher)
	Indication d'avertissement/voyant du système de coussins d'air/dispositif de prétension de ceinture de sécurité*1	(Rechercher)
	Indication d'avertissement/voyant du système de surveillance de pression des pneus (TPMS)*1 (Certains Modèles)	Clignotant (Rechercher)
		S'allume (Rechercher)
(Rouge)	Indication d'avertissement/voyant KEY*1	(Rechercher)
(Orange)	Indication d'avertissement/voyant du système de commande des feux de route (HBC)*1 (Certains Modèles)	(Rechercher)
	Indication d'avertissement/voyant des phares adaptables DEL (ALH)*1 (Certains Modèles)	(Rechercher)
	Indication d'avertissement/voyant i-ACTIVSENSE*1	(Rechercher)
	Indication d'avertissement/voyant d’éclairages extérieurs*1	(Rechercher)
	Indication d'avertissement/voyant de niveau bas de carburant	(Rechercher)
	Indication d'avertissement/voyant de niveau d'huile moteur*1	(Rechercher)
	Voyant 120 km/h*1 (Certains Modèles)	(Rechercher)
	Indication d'avertissement/voyant de ceinture de sécurité (siège avant)	(Rechercher)
(Rouge)	Voyant de ceinture de sécurité (siège arrière)	(Rechercher)
	Indication d'avertissement/voyant de niveau bas du liquide lave-glace (Certains Modèles)	(Rechercher)
	Indication d'avertissement de portière ouverte	(Rechercher)
	Indication d'avertissement du couvercle du coffre ouvert (Certains Modèles)	(Rechercher)
	Indication d'avertissement de hayon ouvert (Certains Modèles)	(Rechercher)
	Voyant de portière ouverte	(Rechercher)

1. L'éclairage s'allume lorsque le contact est permuté pour un contrôle de fonctionnement, et s'éteint quelques secondes plus tard, ou quand le moteur tourne. Si l'éclairage ne s'allume pas ou reste allumé, faire inspecter le véhicule par un mécanicien expérimenté. Nous vous recommandons un mécanicien agréé Mazda.

Ces voyants s'allument ou clignotent pour notifier à l'utilisateur du système l'état de fonctionnement ou une anomalie du système.

Signal	Témoin	Se référer à
(Vert)	Témoin de ceinture de sécurité (siège arrière)	(Rechercher)
	Témoin de désactivation du coussin d'air côté passager avant (Certains Modèles)	(Rechercher)
	Témoin d'immobilisateur	Système d'immobilisation (Rechercher)
		Système antivol (Rechercher)
		Anomalie (Rechercher)
(Vert)	Témoin KEY	(Rechercher)
(Vert)	Témoin i-stop (Certains Modèles)	(Rechercher)
	Indication/témoin de la clé*1	(Rechercher)
	Témoin de préchauffage (SKYACTIV-D 1.8)	(Rechercher)
	Indication de position de plage de boîte de vitesse (Certains Modèles)	(Rechercher)
	Témoin de feux allumés	(Rechercher)
	Témoin des feux de route	Feux de route/croisement (Rechercher)
		Appel de phares (Rechercher)
	Témoin d'antibrouillard arrière (Certains Modèles)	(Rechercher)
	Témoins de clignotants et de feux de détresse	Clignotants et changement de file (Rechercher)
		Feux de détresse (Rechercher)
	Indication/témoin du frein de stationnement électrique (EPB)*1*2	(Rechercher)
	Témoin AUTOHOLD active*1	(Rechercher)
	Témoin du régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Certains Modèles)	(Rechercher)
	Témoin de l’aide à la vitesse de croisière et à la circulation (CTS) (Certains Modèles)	(Rechercher)
	Indication/témoin TCS/DSC*1	Système de commande de traction (TCS) (Rechercher)
		Commande dynamique de stabilité (DSC) (Rechercher)
		S'allume (Rechercher)
	Témoin DSC OFF*1	(Rechercher)
	Témoin du mode de sélection (Certains Modèles)	(Rechercher)
(Blanc)	Symbole d’état i-ACTIVSENSE (Système d'avertissement/aide à la prévention des risques)	(Rechercher)
(Vert)
(Orange)
(Vert)	Témoin du système de commande des feux de route (HBC) (Certains Modèles)	(Rechercher)
	Témoin des phares adaptables DEL (ALH) (Certains Modèles)	(Rechercher)
(Blanc)	Indication de veille du système de régulation de vitesse à radar Mazda (MRCC) (Certains Modèles)	(Rechercher)
	Indication de veille du régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Certains Modèles)	(Rechercher)
	Indication de veille de l’aide à la vitesse de croisière et à la circulation (CTS) (Certains Modèles)	(Rechercher)
(Vert)	Indication de réglage du système de régulation de vitesse à radar Mazda (MRCC) (Certains Modèles)	(Rechercher)
	Indication de réglage du régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop & Go) (Certains Modèles)	(Rechercher)
	Indication de réglage de l’aide à la vitesse de croisière et à la circulation (CTS) (Certains Modèles)	(Rechercher)
	Témoin d’assistance au freinage intelligent (SBS) OFF*1 (Certains Modèles)	Assistance au freinage intelligent (SBS) (Rechercher)
		Aide au freinage intelligent [arrière] (SBS-R) (Rechercher)
		Assistance au freinage intelligent [circulation transversale à l'arrière] (SBS-RC) (Rechercher)
(Blanc)	Indication de veille d'adaptation intelligente de la vitesse (ISA) (Certains Modèles)	(Rechercher)
	Indication de veille du limiteur de vitesse réglable (ASL) (Certains Modèles)	(Rechercher)
(Vert)	Indication de réglage d'adaptation intelligente de la vitesse (ISA) (Certains Modèles)	(Rechercher)
	Indication de réglage du limiteur de vitesse réglable (ASL) (Certains Modèles)	(Rechercher)
(Blanc)	Indication de veille du régulateur de vitesse de croisière (Certains Modèles)	(Rechercher)
(Vert)	Indication de réglage de régulateur de vitesse de croisière (Certains Modèles)	(Rechercher)

1. L'éclairage s'allume lorsque le contact est permuté pour un contrôle de fonctionnement, et s'éteint quelques secondes plus tard, ou quand le moteur tourne. Si l'éclairage ne s'allume pas ou reste allumé, faire inspecter le véhicule par un mécanicien expérimenté. Nous vous recommandons un mécanicien agréé Mazda.

2. L'éclairage reste allumé lorsque le frein de stationnement est appliqué.

L'indication/témoin de la clé s'affiche/s'allume dans les conditions suivantes.

• Lorsque la période d'entretien prédéfinie est arrivée.

  Se référer à la section Informations dans le manuel d’utilisation de MZD Connect.

• Lorsque la période de remplacement de l'huile moteur est arrivée.

• (SKYACTIV-D 1.8)

  • Lorsque le filtre à carburant (décanteur) doit être vidangé. S'adresser à un mécanicien expérimenté. Nous vous recommandons un mécanicien agréé Mazda.



---

• Selon les conditions d’utilisation du véhicule, l'indication/témoin de la clé s'affiche/s'allume avant la période prédéfinie.

• Il est nécessaire de réinitialiser l'unité de commande du moteur du véhicule chaque fois que l'huile moteur est remplacée.

  Se référer à la section Informations dans le manuel d’utilisation de MZD Connect.

Fermer la notice Remarque

Voir la notice Remarque

Lorsque le contacteur est positionné ON, le témoin de préchauffage s'allume. Le témoin de préchauffage s'éteint une fois le préchauffage terminé.

Un problème dans le système pourrait être indiqué dans les conditions suivantes. Faire vérifier le véhicule par un mécanicien expérimenté. Nous vous recommandons un mécanicien agréé Mazda.

• Le témoin de préchauffage ne s'allume pas lorsque le contacteur est positionné sur ON, ou il reste allumé.

• Le témoin de préchauffage clignote.



---

Si le véhicule est laissé avec le contacteur sur ON sans démarrer le moteur et qu'un long laps de temps s'est écoulé depuis la fin du préchauffage, le préchauffage peut être à nouveau effectué et le témoin de préchauffage peut s'allumer.

Fermer la notice Remarque

Voir la notice Remarque
