À lire en premier
Entretien réalisable par le propriétaire
Ampoules
Phares (Feux de route)
Feux de position diurnes/Feux de position
Phares (Feux de croisement)
Phares (Feux de route)/Feux de position diurnes (Certains Modèles)
Antibrouillards avant (Certains Modèles)
Clignotants avant
Feux de position
Signature lumineuse des ailes (Certains Modèles)
Clignotants latéraux
Feux de freinage
Feux arrière
Feux de freinage/Feux arrière
Clignotants arrière
Feux arrière (côté du couvercle du coffre/côté du hayon)
Feu de recul (Modèle avec volant à gauche)
Feu de recul (Modèle avec volant à droite)
Antibrouillard arrière*1/Feu de recul*2 (Modèle avec volant à gauche)
Antibrouillard arrière*1/Feu de recul*2 (Modèle avec volant à droite)
Feu de freinage auxiliaire
Eclairages de plaque d'immatriculation
Eclairages au pavillon/Lampes de lecture avant
Eclairages de miroir de pare-soleil (Certains Modèles)
Eclairages de courtoisie
Lampes de lecture arrière
Eclairage de coffre (4 portes)
Eclairage de compartiment à bagages (Break)
-
Avec antibrouillard arrière
-
Sans antibrouillard arrière
Ne jamais toucher le verre d'une ampoule halogène avec les mains nues et toujours porter des lunettes de sûreté lors de la manipulation ou lorsque l'on travaille près d'ampoules:
Si une ampoule halogène se casse, cela est dangereux. Ces ampoules contiennent du gaz sous pression. Si une ampoule se casse, elle explosera et les éclats de verre peuvent causer de graves blessures.
Si le verre de l'ampoule est touché avec les mains nues, l'huile naturelle du corps peut faire que l'ampoule surchauffe et explose lorsqu'elle est allumée.
Toujours garder les ampoules halogènes hors de la portée des enfants:
Le fait de jouer avec une ampoule halogène est dangereux. Si l'ampoule tombe ou si elle se casse, cela peut causer de graves blessures.
Lors du retrait de l'unité de lentilles ou de lampes avec un tournevis plat, s'assurer que le tournevis n'entre pas en contact avec le terminal intérieur. Un contact entre le tournevis plat et le terminal pourrait provoquer un court-circuit.
-
Pour remplacer l'ampoule, s'adresser à un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé.
-
Si l'on touche l'ampoule halogène par mégarde, il faut la nettoyer en la frottant avec un chiffon imbibé d'alcool avant de l'utiliser.
-
Utiliser le protecteur et l'emballage de la nouvelle ampoule pour mettre au rebut l'ampoule usagée, hors de portée des enfants.
Remplacement des ampoules d'éclairages extérieurs
Phares (avec phares à LED)
Ampoules des feux de croisement/route
L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.
L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.
Phares (avec phares à halogène)
Ampoules de feux de croisement
-
S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
-
Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la gauche, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la droite.
-
Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.
-
Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.
-

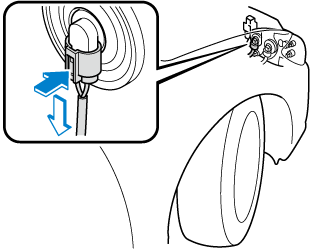

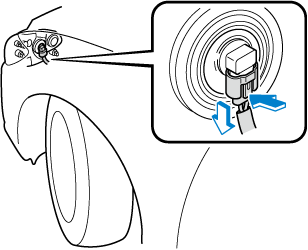

Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.
-

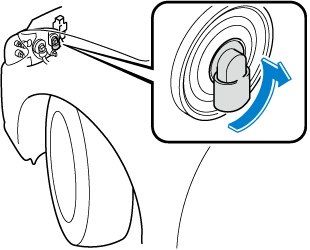

Tourner l'ensemble douille et ampoule et le retirer. Retirer prudemment l'ampoule de la douille du réflecteur en la tirant doucement en un mouvement rectiligne.
-
Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
Ampoules de feux route/Feux de position diurnes (avec feux de position diurnes)
(Côté gauche)
-
S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
-
Ouvrir le capot.
-
Retirer l'attache.
-

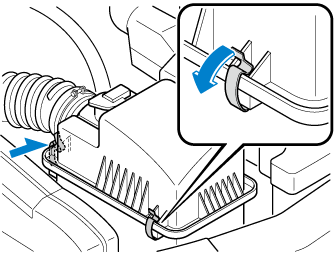

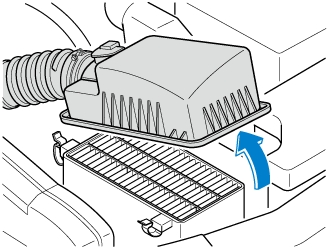

Détacher le cache du filtre à air et créer un espace suffisamment grand pour effectuer les travaux.
-

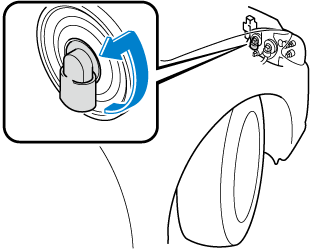

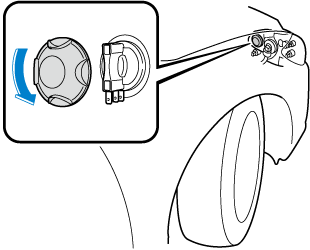

Tourner le couvercle dans le sens contraire des aiguilles d'une montre et le retirer.
-
Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
-
Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
(Côté droite)
-
S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
-
Ouvrir le capot.
-

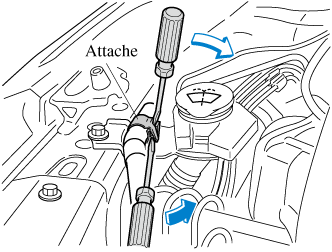

Débrancher l'attache.
-

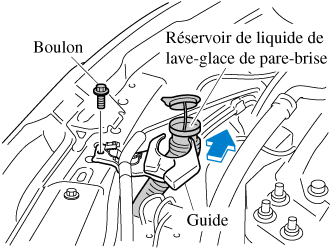

Retirer le réservoir du liquide de lave-glace et les boulons.
-

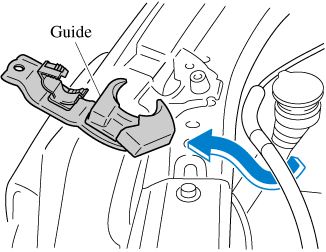

Retirer le guide.
-
Tourner le couvercle dans le sens contraire des aiguilles d'une montre et le retirer.
-
Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
-
Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
Ampoules de feux route (sans feux de position diurnes)
(Côté gauche)
-
S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
-
Ouvrir le capot.
-
Retirer l'attache.
-
Détacher le cache du filtre à air et créer un espace suffisamment grand pour effectuer les travaux.
-
Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.
-
Tourner l'ensemble douille et ampoule et le retirer. Retirer prudemment l'ampoule de la douille du réflecteur en la tirant doucement en un mouvement rectiligne.
-
Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
(Côté droite)
-
S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
-
Ouvrir le capot.
-
Débrancher l'attache.
-
Retirer le réservoir du liquide de lave-glace et les boulons.
-
Retirer le guide.
-
Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.
-
Tourner l'ensemble douille et ampoule et le retirer. Retirer prudemment l'ampoule de la douille du réflecteur en la tirant doucement en un mouvement rectiligne.
-
Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
Feux de position diurnes/Feux de position (avec phares à LED), Signature lumineuse des ailes (Certains Modèles)
L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée. L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.
Clignotants avant, Feux de position (avec phares à halogène)
-
S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
-
Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la gauche, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la droite.
-
Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.
-
Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.
-

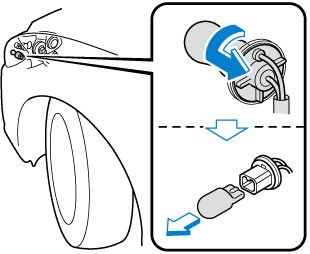

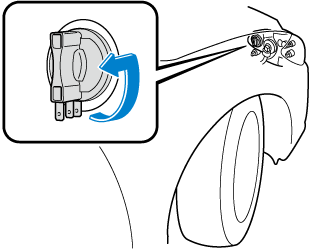

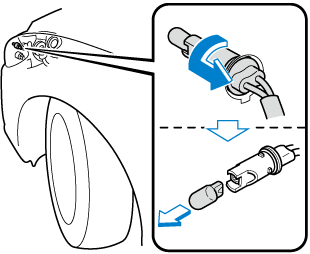

Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
-
Débrancher l'ampoule de la douille.
Clignotants avant
Feux de position (avec phares à halogène)
-
Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
Antibrouillards avant (Certains Modèles) (avec phares à LED)
L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.
L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.
Antibrouillards avant (avec phares à halogène)
-
S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
-
Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la gauche, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la droite.
-
Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.
-
Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.
-

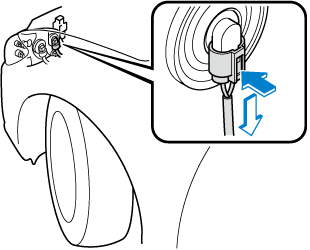

Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.
-
Tourner l'ensemble douille et ampoule et le retirer. Retirer soigneusement l'ampoule de la douille du réflecteur en la tirant doucement tout droit hors de la douille.
-
Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
Feux de freinage/Feux arrière, Feu de freinage auxiliaire, Clignotants latéraux, Feux de freinage (avec phares à LED), Feux arrière (avec phares à LED)
L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.
L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.
Clignotants arrière
4 portes
-
S'assurer que le contacteur soit sur la position d'arrêt, et que l'interrupteur du clignotant soit sur la position d'arrêt.
-
Soulever le tapis du coffre.
-
(Côté gauche)

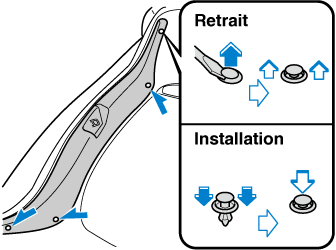

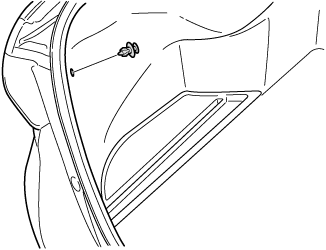

Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue et la poche.
(Côté droite)
Retirer la poche.
(Côté gauche)
(Côté droite)
-
Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue et la garniture d'extrémité du coffre.
-
Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue et la garniture latérale du coffre.
-

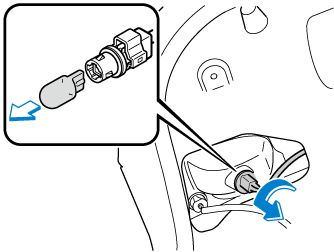

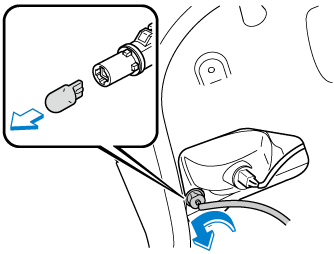

Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
-
Débrancher l'ampoule de la douille.
-
Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
Break
-
S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
-

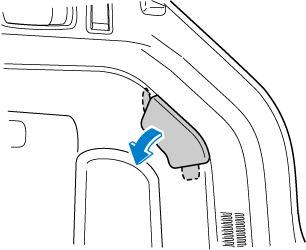

Retirer le couvercle.
-

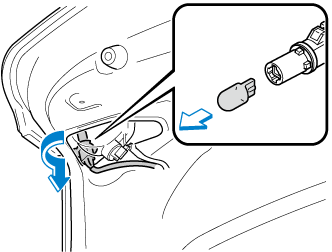

Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
-
Débrancher l'ampoule de la douille.
-
Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
Feux arrière (côté du couvercle du coffre/côté du hayon) (avec phares à LED)
L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.
L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.
Feux arrière (côté du couvercle du coffre/côté hayon) (avec phares à halogène), Feu de recul, Antibrouillard arrière (Certains Modèles)
4 portes
-
S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
-

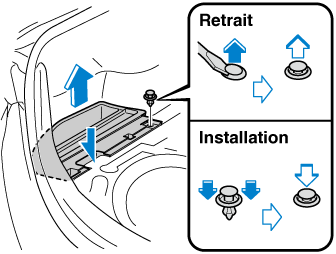

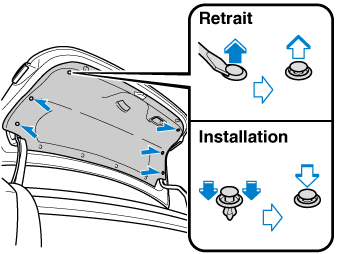

Tirer la section centrale de chaque pièce de retenue en plastique et retirer les pièces de retenue et la garniture du couvercle du coffre.
-
(Feu de recul, Antibrouillard arrière)

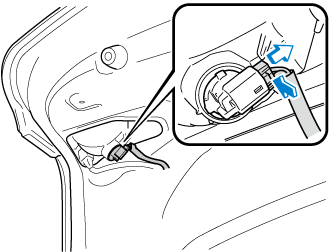

Débrancher le connecteur électrique de l'ampoule en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur.
-

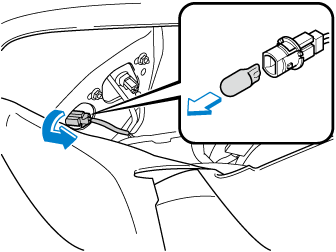

Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
-
Débrancher l'ampoule de la douille.
Feux arrière (côté du couvercle du coffre)
Feu de recul, antibrouillard arrière
-
Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
Break
-
S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
-

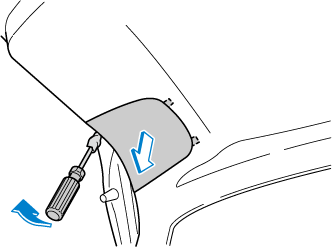

Retirer le couvercle à l'aide d'un tournevis plat entouré d'un chiffon au couvercle.
-

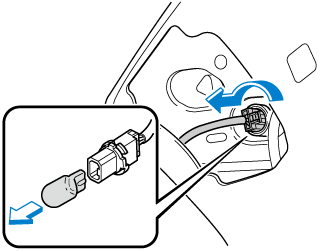

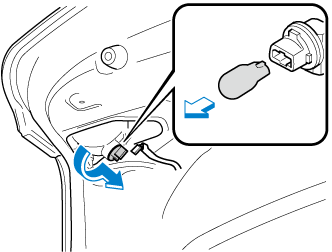

Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
-
Débrancher l'ampoule de la douille.
Feux arrière (côté du hayon)
Feu de recul, antibrouillard arrière
-
Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
Eclairages de plaque d'immatriculation
-
S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
-

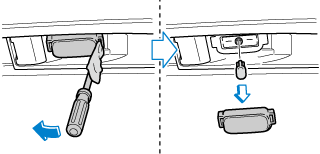

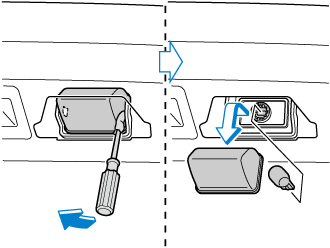

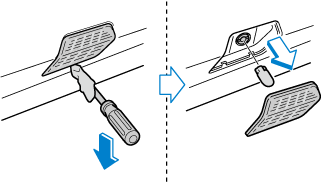

A l'aide d'un tournevis plat enveloppé d'un chiffon doux, pour éviter d'endommager la lentille, retirer la lentille en la soulevant doucement par le bord en faisant levier avec le tournevis à tête plate.
-
Débrancher l'ampoule en la tirant.
4 portes
Break
-
Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
Remplacement des ampoules d'éclairages intérieurs
Eclairages au pavillon/Lampes de lecture avant (Type à LED), Lampes de lecture arrière (Type à LED)
L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.
L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.
Eclairages au pavillon/Lampe de lecture avant (Type à ampoule), Lampe de lecture arrière (Type à ampoule), Eclairages de miroir de pare-soleil (Certains Modèles), Eclairages de courtoisie
-

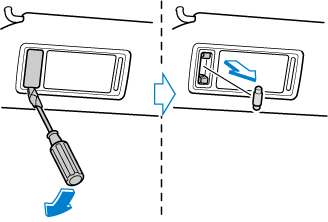

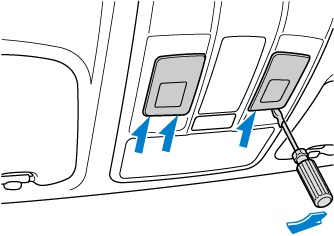

A l'aide d'un petit tournevis plat enveloppé d'un chiffon doux, pour éviter d'endommager la lentille, retirer la lentille en la soulevant doucement par le bord en faisant levier avec le tournevis plat.
-
Débrancher l'ampoule en la tirant.
Eclairages au pavillon/Lampes de lecture avant
Lampes de lecture arrière
Eclairages de miroir de pare-soleil (Certains Modèles)
Eclairages de courtoisie
-
Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
Eclairage de coffre (4 portes)
-

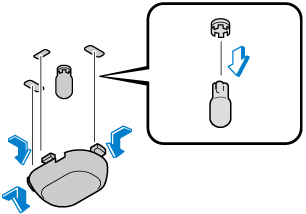

Appuyer sur les deux cotés du capuchon de la lentille et le retirer.
-
Débrancher l'ampoule en la tirant.
-
Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
Eclairage de compartiment à bagages (Break)
(Type à LED)
L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.
L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.
(Type à ampoule)
-

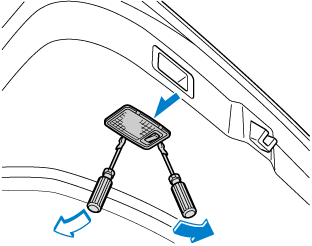

A l'aide d'un petit tournevis plat enveloppé d'un chiffon, pour éviter d'endommager la lentille, retirer l'unité de lentille en soulevant avec soin son bord avec le tournevis à tête plate.
-
Débrancher le connecteur électrique de l'ampoule en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur.
Débrancher toujours le premier connecteur lors du remplacement de l'ampoule. Sinon, les appareils électriques et électroniques pourraient être court-circuités.
Fermer la notice Attention -
Insérer le tournevis à tête plate dans l'écart entre la lentille et son unité et ensuite glisser le tournevis pour détacher la lentille.
-
Débrancher l'ampoule en la tirant.
-
Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
