Entretien réalisable par le propriétaire

Phares, Feux de position diurnes (type à LED), Feux de position, Feu de freinage auxiliaire, Feux de freinage, Feux arrière

L'ampoule LED ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.

L'ampoule LED doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.

Feux de position diurnes (type à ampoule)

1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

2. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.





3. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.





4. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

5. Débrancher l'ampoule de la douille.





6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Clignotants avant

1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

2. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la droite, puis arrêter le moteur. Si l'on change l'ampoule gauche, tourner le volant de direction vers la gauche.

3. Tirer le centre de chaque pièce de retenue en plastique et les retirer, puis retirer partiellement le garde-boue vers l'arrière.





4. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers l'arrière.





5. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

6. Débrancher l'ampoule de la douille.





7. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Clignotants latéraux

1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

2. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la droite, puis arrêter le moteur. Si l'on change l'ampoule gauche, tourner le volant de direction vers la gauche.

3. Tirer le centre de chaque pièce de retenue en plastique et les retirer, puis retirer partiellement le garde-boue vers l'arrière.





4. Retirer l'unité en appuyant sur la languette du connecteur avec le doigt et en tirant l'unité vers l'avant.





5. Débrancher le connecteur électrique de l'unité en le tirant vers l'arrière.





6. Installer la nouvelle unité de clignotant latéral dans l'ordre inverse de la procédure de retrait.

Clignotants arrière

1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

2. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue et la garniture d'extrémité du coffre.





3. Débrancher le connecteur de l'unité en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.





4. Tirer la section centrale de chaque pièce de retenue en plastique et retirer les pièces de retenue, puis retrousser partiellement la garniture latérale du coffre.





5. Percer le haut et le bas de l'œillet illustré sur la figure et le pousser hors du trou dans la direction de l'unité de feu combiné arrière, de façon à disposer d'un espace où insérer un doigt pour retirer l'unité ultérieurement dans la procédure.

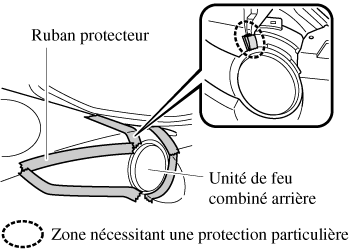

6. Apposer la bande de protection comme illustré sur la figure. Dans le cas contraire, l'unité de feu combiné arrière serait en contact avec la carrosserie et pourrait la rayer ou l'endommager.

   Toujours appliquer trois couches de ruban protecteur sur la zone indiquée sur la figure.







   ---

   • Ne pas utiliser de ruban avec une forte puissance d'adhésion. Sinon, la peinture du véhicule pourrait s'effeuiller.

   • Toujours appliquer trois couches de ruban protecteur sur la zone indiquée sur la figure. Sinon, la carrosserie pourrait être rayée ou endommagée lors du retrait de l'unité de feu combiné arrière.

   Fermer la notice Attention

   Voir la notice Attention

7. Retirer la vis et l'écrou.

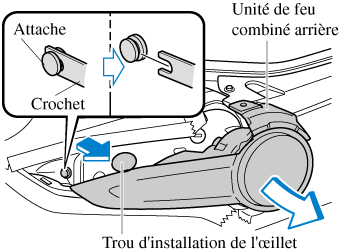

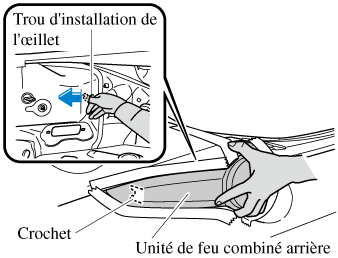

8. Pour retirer l'unité de feu combiné arrière, insérer votre doigt dans le coffre et le trou pratiqué dans l'œillet à l'Étape 5 puis, tout en tenant la lentille de la lampe (partie ronde) du feu combiné arrière avec la main, appuyer sur l'unité jusqu'à ce que le crochet se détache de l'agrafe.





9. Lorsque le crochet est détaché, tirer sur l'unité de feu combiné arrière dans le sens indiqué par la flèche et la retirer.







   ---

   Tirer sur l'unité de feu combiné arrière avec précaution lors de son retrait de la carrosserie.

   Le câblage peut être endommagé si l'unité de feu combiné arrière est retirée de force.

   Fermer la notice Attention

   Voir la notice Attention

10. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

11. Débrancher l'ampoule de la douille.





12. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Feux de recul, antibrouillard arrière (Certains Modèles)

1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

2. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

3. Débrancher l'ampoule de la douille.





4. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Eclairages de plaque d'immatriculation

1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

2. Retirer l'unité en appuyant sur la languette du connecteur avec le doigt et en tirant l'unité vers le bas.





3. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

4. Débrancher l'ampoule de la douille.





5. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Eclairage au pavillon

1. A l'aide d'un petit tournevis plat enveloppé d'un chiffon doux, pour éviter d'endommager la lentille, retirer la lentille en la soulevant doucement par le bord en faisant levier avec le tournevis plat.

2. Débrancher l'ampoule en la tirant.





3. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Eclairage du coffre

1. A l'aide d'un petit tournevis plat enveloppé d'un chiffon doux, pour éviter d'endommager la lentille, retirer la lentille en la soulevant doucement par le bord en faisant levier avec le tournevis plat.





2. Débrancher le connecteur de l'unité.

3. Débrancher l'ampoule en la tirant.





4. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
