Systèmes de retenue supplémentaire à coussins d'air
Précautions concernant le système de retenue supplémentaire (SRS)
Les systèmes de retenue supplémentaires avant et latéraux (SRS) comprennent différents types de coussins d'air. Vérifier les différents types de coussins d'air dont le véhicule est équipé, en localisant les indicateurs d'emplacement “SRS AIRBAG”. Ces indicateurs sont visibles dans la zone où les coussins d'air sont installés.
Les coussins d'air sont installés aux emplacements suivants :
-
Le centre du volant (coussin d'air côté conducteur)
-
Le combiné d'instruments côté passager avant (coussin d'air côté passager avant)
-
Les côtés extérieurs des dossiers des sièges avant (coussins d'air latéraux)
-
Les montants de vitres avant et arrière, et le bord du pavillon des deux côtés (rideaux de sécurité gonflables)
Les systèmes de retenue à coussins d'air sont conçus pour fournir une protection supplémentaire dans certaines situations, et donc les ceintures de sécurité sont toujours importantes pour :
Sans l'utilisation des ceintures de sécurité, les coussins d'air ne peuvent pas fournir une protection adéquate lors d'un accident. L'utilisation des ceintures de sécurité est nécessaire pour :
-
Éviter que le passager ne soit projeté contre le coussin d'air qui se gonfle.
-
Réduire les risques de blessures en cas d'accident non pris en compte pour le déploiement du coussin d'air, comme lorsque le véhicule capote, ou lors d'une collision arrière.
-
Réduire les risques de blessures en cas de collision frontale, semi-frontale ou latérale qui ne serait pas assez sévère pour déclencher le déploiement des coussins d'air.
-
Réduire les risques d'éjection à l'extérieur du véhicule.
-
Réduire les risques de blessures à la partie inférieure du corps et les jambes en cas d'accident, car les coussins d'air ne fournissent pas de protection pour ces parties du corps.
-
Maintenir le conducteur à une position qui permet un meilleur contrôle du véhicule.
Si votre véhicule est également équipé d'un système de classification de l'occupant du siège du passager avant, se référer au Système de classification de l'occupant du siège du passager avant (Rechercher) pour plus de détails.
Si le véhicule est équipé d'un système de classification de l'occupant du siège du passager avant, le témoin de désactivation du coussin d'air du passager avant s'allume pendant un temps spécifié après que le contacteur a été mis sur ON.

Un enfant trop petit pour utiliser une ceinture de sécurité doit être attaché correctement dans un dispositif de sécurité pour enfants (Rechercher).
Choisir avec attention le système de dispositif de sécurité pour enfants nécessaire pour l'enfant et respecter les directives d'installation indiquées dans ce manuel, ainsi que celles fournies par le fabricant du système de dispositif de sécurité pour enfants.
Les occupants des véhicules équipés de coussins d'air doivent attacher leur ceinture de sécurité:
Le fait de compter sur la seule protection des coussins d'air en cas d'accident est dangereux. Les coussins d'air seuls peuvent ne pas éviter des blessures graves. Les coussins d'air appropriés ne se déploieront normalement que lors du premier accident, tel qu'une collision frontale, semi-frontale ou latérale, d'une force modérée ou plus. Tous les passagers du véhicule doivent porter la ceinture de sécurité.
Les enfants ne doivent pas s'asseoir sur le siège du passager avant:
Le fait d'asseoir un enfant de 12 ans ou moins sur le siège avant est dangereux. L'enfant peut être frappé par le coussin d'air s'il se déploie et subir de graves blessures ou même la mort. Un enfant endormi est susceptible de s'appuyer contre la portière et d'être cogné par le coussin d'air latéral en cas de collision modérée du côté passager avant du véhicule. Autant que possible, toujours attacher un enfant de 12 ans ou moins sur le siège arrière, à l'aide d'un système de dispositif de sécurité pour enfants approprié suivant l'âge et la taille de l'enfant.
Ceci est extrêmement dangereux ! Ne jamais utiliser, sur le siège passager avant avec un coussin d'air qui risque de se déployer, un dispositif de retenue pour enfants faisant face vers l'arrière du véhicule:
NE JAMAIS utiliser un dispositif de retenue pour enfant orienté face vers l'arrière sur un siège protégé par un COUSSIN D'AIR ACTIF en face de lui, cela pourrait BLESSER GRAVEMENT VOIRE MORTELLEMENT L'ENFANT.
Même en cas de collision modérée, le dispositif de sécurité peut être cogné par le coussin qui se déploie et poussé violemment vers l'arrière, ce qui pourrait blesser gravement ou mortellement l'enfant.

Ne pas s'asseoir trop près des coussins d'air du conducteur et du passager avant:
Le fait de s'asseoir trop près des modules de coussins d'air du conducteur et du passager avant, ou de placer les mains ou les pieds dessus, est extrêmement dangereux. Les coussins d'air du conducteur et du passager avant se déploient avec une très grande force et vitesse. De graves blessures peuvent se produire si une personne se trouve trop près. Le conducteur devrait toujours maintenir le volant par l'extérieur. Le passager du siège avant devrait garder les deux pieds sur le plancher. Les occupants des sièges avant devraient régler leur siège vers l'arrière au maximum et toujours s'asseoir droit contre le dossier du siège avec la ceinture de sécurité portée correctement.
S'asseoir au centre du siège et attacher correctement sa ceinture de sécurité:
Le fait de s'asseoir trop près des modules de coussins d'air, ou de placer les mains sur ceux-ci, ou de s'endormir contre une portière ou de se pencher par les fenêtres, est extrêmement dangereux. Les coussins d'air latéraux et rideaux de sécurité gonflables se déploient avec une très grande force et vitesse du côté de la portière où le véhicule est percuté. De graves blessures peuvent se produire si une personne est assise trop près de la portière ou est appuyée contre la vitre, ou si les occupants des sièges arrière ont les mains sur les côtés du dossier du siège avant. Laisser assez de place pour le déploiement des coussins d'air latéraux et des rideaux de sécurité gonflables, en s'asseyant au centre du siège lorsque le véhicule est en mouvement, et avec la ceinture de sécurité portée correctement.
Ne pas fixer d'objets sur l'endroit ou à proximité de l'endroit où les coussins d'air du conducteur et du passager avant se déploient:
Le fait de fixer un objet sur les modules de coussins d'air du conducteur et du passager avant, ou de placer un objet devant ceux-ci, est dangereux. En cas d'accident, l'objet pourrait gêner le déploiement du coussin d'air et blesser les passagers.
Ne pas fixer d'objets à l'endroit où un coussin d'air latéral se déploie, ou dans la zone environnante:
Le fait d'attacher des articles sur le siège avant de sorte que le côté extérieur du siège soit couvert est dangereux. En cas d'accident, l'objet peut gêner le fonctionnement du coussin d'air latéral, qui se déploie à partir du côté extérieur des sièges avant, enlevant la protection adéquate des coussins d'air latéraux ou redirigeant de manière dangereuse le coussin d'air latéral. De plus, le coussin d'air risque de se déchirer répandant du gaz.
Ne pas accrocher de filet, de pochette pour cartes ou de sac à dos avec courroies latérales sur les sièges avant. Ne jamais utiliser de housses pour siège sur les sièges avant. Toujours garder les modules de coussins d'air latéraux des sièges avant libres d'objet afin de permettre le déploiement en cas de collision.
Ne pas fixer d'objets à l'endroit où un rideau de sécurité gonflable se déploie, ou dans la zone environnante:
Le fait de fixer un objet aux endroits où les rideaux de sécurité gonflables s'activent, comme sur la vitre du pare-brise, les vitres latérales, les montants de vitres avant et arrière et le long du bord du pavillon et des poignées d'assistance est dangereux. En cas d'accident, l'objet peut gêner le fonctionnement du rideau de sécurité gonflable, qui se déploie à partir des montants de vitres avant et arrière et le long du bord du pavillon, enlevant la protection adéquate des rideaux de sécurité gonflables ou en les redirigeant de manière dangereuse. De plus, le coussin d'air risque de se déchirer répandant du gaz.
Ne pas accrocher de cintres ou autres objets aux poignées d'assistance. Utiliser le crochet à manteau pour accrocher des vêtements. Toujours garder les modules de rideaux de sécurité gonflables libres d'objet afin de permettre le déploiement en cas de collision.
Ne pas toucher les composants du système de retenue supplémentaire après que les coussins d'air se soient gonflés:
Il est dangereux de toucher les composants du système de retenue supplémentaire après que les coussins d'air se soient gonflés. Immédiatement après le gonflage, ils sont très chauds. On risque de se brûler.
Ne jamais installer d'équipement à l'avant du véhicule:
L'installation d'équipement à l'avant, comme une barre de protection frontale (barre kangourou, barre de poussée, ou autres dispositifs similaires), un chasse-neige ou un treuil, est dangereuse. Le système de capteur des coussins d'air peut être affecté. Ceci peut déclencher les coussins d'air accidentellement, ou cela peut empêcher les coussins d'air de se déployer lors d'un accident. Les passagers avant risqueraient de subir de graves blessures.
Ne pas modifier la suspension:
Le fait de modifier la suspension du véhicule est dangereux. Si la hauteur du véhicule ou l'amortissement de la suspension est modifié, le véhicule ne pourra pas détecter une collision correctement, entraînant un déploiement des coussins d'air incorrect ou inattendu et le risque de blessures graves.
Ne pas modifier une portière avant ou laisser un dommage non réparé. Toujours avoir un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé pour inspecter une portière avant endommagée:
Il est dangereux de modifier une portière avant ou de laisser un dommage non réparé. Chaque portière avant dispose d'un capteur de collision latérale en tant qu'élément du système de retenue supplémentaire. Si les orifices sont percés dans une portière avant, un haut-parleur de portière est laissé retiré ou si une portière endommagée reste non réparée, le capteur peut malencontreusement être affecté et peut ne pas détecter correctement la pression d'un impact en cas de collision latérale. Si un capteur ne détecte pas correctement un impact latéral, les coussins d'air latéraux et les rideaux de sécurité gonflables ainsi que le dispositif de prétension de ceinture de sécurité avant peuvent ne pas fonctionner normalement, ce qui peut entraîner des blessures graves aux occupants.
Ne pas modifier le système de retenue supplémentaire:
La modification de composantes ou du câblage du système de retenue supplémentaire est dangereuse. Il pourrait être actionné accidentellement ou rendu inopérant. N'apporter aucune modification au système de retenue supplémentaire. Cela comprend l'installation de moulures, décorations ou autres sur les modules de coussins d'air. Et cela inclus aussi l'installation d'équipements électriques sur ou près des composantes et du câblage du système. Un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé, peut fournir l'entretien adéquat requis lors du retrait et de l'installation des sièges avant. Il est important de protéger le câblage et les connexions des coussins d'air de sorte qu'ils ne se déploient pas accidentellement, et que le capteur de la position coulissante du siège du conducteur ne soit pas endommagé et que les sièges retiennent une connexion de coussins d'air intacte.
Ne pas placer de bagages ou d'autres objets sous les sièges avant:
Il est dangereux de placer des bagages ou d'autres objets sous les sièges avant. Les composants essentiels du système de retenue supplémentaire pourraient être endommagés, et en cas de collision latérale, les coussins d'air adéquats risqueraient de ne pas se déployer, ce qui pourrait causer des blessures graves ou mortelles. Afin d'éviter d'endommager les composants essentiels du système de retenue supplémentaire, ne pas placer de bagages ou autres objets sous les sièges avant.
Ne pas utiliser un véhicule dont les composants du système de coussins d'air/dispositif de prétension de ceinture de sécurité sont endommagés.
Les composants du système de coussins d'air/dispositif de prétension de ceinture de sécurité déployés ou endommagés doivent être remplacés après toute collision ayant entraîné leur déploiement ou leur endommagement. Seul un mécanicien expérimenté est à même d'évaluer pleinement ces systèmes pour s'assurer qu'ils fonctionneront bien ultérieurement en cas d'accident. Nous vous recommandons un mécanicien agréé Mazda. Si l'on conduit avec un coussin d'air ou un dispositif de prétension de ceinture de sécurité déployé ou endommagé, ceux-ci n'assureront plus la protection nécessaire en cas d'accident ultérieurement, et des blessures graves ou mortelles pourront alors s'ensuivre.
Ne pas déposer les pièces internes du coussin d'air:
Le fait de retirer les sièges avant, le tableau de bord, le volant ou des pièces sur les montants des vitres avant et arrière et le long du bord du pavillon contenant des composants ou capteurs de coussin d'air est dangereux. Ces pièces contiennent des composantes essentielles du coussin d'air. Le coussin d'air peut se déployer accidentellement et causer de graves blessures. Toujours faire enlever ces pièces par un mécanicien agréé Mazda.
Mettre au rebut le système de coussin d'air selon la réglementation applicable:
Une mise au rebut non adéquate d'un coussin d'air ou la mise à la casse d'un véhicule avec des coussins d'air non déployés est extrêmement dangereuse. Si toutes les procédures de sécurité ne sont pas respectées, on risque des blessures. S'adresser à un mécanicien expérimenté, un mécanicien agréé Mazda est recommandé, pour la mise au rebut d'un système de coussin d'air ou la mise à la casse d'un véhicule équipé de coussin d'air.
-
Lorsqu'un coussin d'air se déploie, un bruit de gonflement fort sera entendu et de la fumée sera émise. Ceci ne devrait pas causer de blessures, cependant la texture du matériel des coussins d'air peut causer une légère abrasion de la peau sur les endroits du corps non couverts par des vêtements.
-
En cas de revente de ce véhicule Mazda, nous vous demandons d'avertir le nouveau propriétaire que le véhicule est équipé de systèmes de retenue supplémentaire et qu'il ou elle doit se familiariser avec toutes les instructions, concernant les systèmes, fournies dans ce manuel Conduite et Entretien.
-
Cette étiquette avertit contre l'utilisation un système de dispositif de sécurité pour enfants faisant face vers l'arrière sur le siège du passager avant.
(Taïwan, sauf siège du passager avant, si portant l'étiquette suivante)
Les étiquettes avertit contre l'utilisation d'un système de dispositif de sécurité pour enfants faisant face vers l'arrière sur un siège protégé par un coussin d'air du siège.

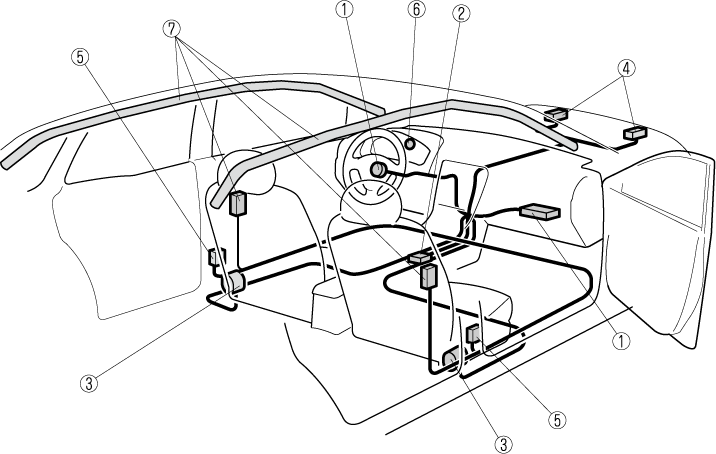

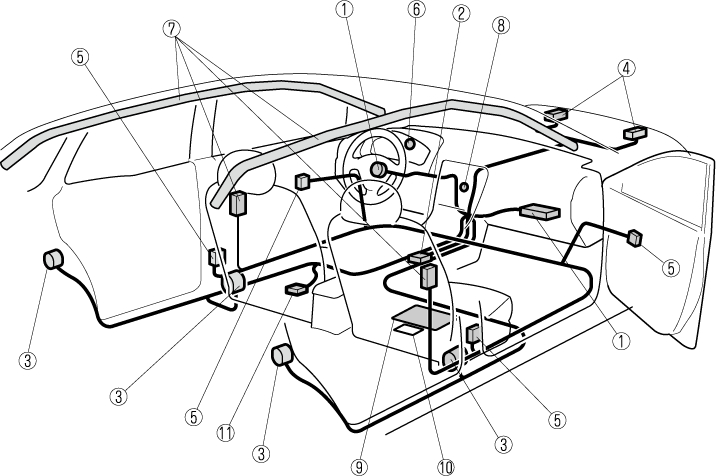

Composants du système de retenue supplémentaire
(Avec système de classification de l'occupant du siège du passager avant)

(Sans système de classification de l'occupant du siège du passager avant)

Dispositifs de gonflage et coussins d'air du conducteur/passager avant
Détecteur de choc et unité de diagnostic (Unité SAS)
Dispositifs de prétension des ceintures de sécurité (Rechercher)
Capteurs de coussin d'air avant
Détecteurs de choc latéral
Voyant du système de coussins d'air/dispositif de prétension de ceinture de sécurité (Rechercher)
Dispositifs de gonflage et coussins d'air latéraux et des rideaux de sécurité
Témoin de désactivation du coussin d'air du passager avant (Certains Modèles) (Rechercher)
Capteur de classification de l'occupant du siège passager avant (Certains Modèles) (Rechercher)
Module de classification de l'occupant du siège passager avant (Certains Modèles)
Capteur de la position coulissante du siège du conducteur (Certains Modèles) (Rechercher)
Explication du fonctionnement des coussins d'air SRS
Ce véhicule Mazda est équipé des types de coussins d'air SRS suivants. Les coussins d'air SRS ont été conçus pour fonctionner conjointement avec les ceintures de sécurité pour réduire les blessures en cas d'accident.
Les coussins d'air SRS ont été conçus pour offrir une protection supplémentaire aux passagers, en plus des fonctions des ceintures de sécurité. Veiller à attacher correctement les ceintures de sécurité.
Dispositifs de prétension de ceinture de sécurité
Les dispositifs de prétension fonctionnent différemment car ils dépendent des types de coussins d'air dont ils sont équipés. Pour plus d'informations sur le fonctionnement du dispositif de prétension de ceinture de sécurité, se référer à la section Critères de déploiement des coussins d'air SRS (Rechercher).
Avant
Les dispositifs de prétension de ceinture de sécurité avant ont été conçus pour se déployer lors d'une collision frontale ou semi-frontale d'une intensité modérée ou sévère. Par ailleurs, en cas de collision latérale, le dispositif de prétension fonctionne du côté où se produit la collision.
Latéral arrière (Certains Modèles)
Les dispositifs de prétension de ceintures de sécurité côté portières du siège arrière ont été conçus pour se déployer lors d'une collision frontale ou semi-frontale d'une intensité modérée ou sévère.
Coussin d'air du conducteur
Le coussin d'air du conducteur est monté dans le volant de direction.
Lorsque les détecteurs de choc détectent un choc frontal important, le coussin d'air du conducteur se gonfle rapidement pour réduire les blessures, surtout celles affectant la tête ou la poitrine du conducteur causées par l'impact direct sur le volant de direction.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section “Critères de déploiement des coussins d'air SRS” (Rechercher).
(Avec système de classification de l'occupant du siège du passager avant)
Le coussin d'air à deux étapes du conducteur avant commande le gonflage selon deux niveaux de puissance en fonction de la position du siège du conducteur. Le capteur de position de glissière du siège du conducteur est situé sous le siège du conducteur. Le capteur détermine si le siège du conducteur est à l'avant ou à l'arrière d'une position de référence et transmet la position du siège au module de diagnostic (unité SAS). L'unité SAS a été conçue pour contrôler le déploiement du coussin d'air du conducteur en fonction de l'écart entre le siège du conducteur et le volant de direction.
Lors d'une collision d'une sévérité modérée, le coussin d'air du conducteur se déploie avec une puissance moindre, alors que lors de collisions plus graves et quand il est derrière la position de référence, il se déploie avec plus de puissance.

Coussin d'air du passager avant
Le coussin d'air du passager avant est monté dans le tableau de bord côté passager avant.
Le dispositif de gonflage du coussin d'air du passager avant est identique au coussin d'air du conducteur.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section “Critères de déploiement des coussins d'air SRS” (Rechercher).
(Avec système de classification de l'occupant du siège du passager avant)
De plus, le coussin d'air côté passager avant est conçu pour ne se déployer que quand le capteur de classification de l'occupant du siège passager avant détecte un passager assis sur le siège passager avant. Pour plus de détails, se référer au système de classification de l'occupant du siège du passager avant (Rechercher).

Coussins d'air latéraux
Les coussins d'air latéraux sont montés sur les côtés extérieurs des dossiers de sièges avant.
Lorsque les détecteurs de choc des coussins d'air détectent un choc latéral important, le système gonfle le coussin d'air latéral seulement du côté où le véhicule a subi le choc. Le coussin d'air latéral se gonfle rapidement pour réduire les blessures risquant d'affecter la poitrine du conducteur ou du passager avant, causées par l'impact direct sur les composants de l'habitacle tels qu'une portière ou une fenêtre.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section “Critères de déploiement des coussins d'air SRS” (Rechercher).
(Avec système de classification de l'occupant du siège du passager avant)
De plus, le coussin d'air latéral côté passager avant est conçu pour ne se déployer que quand le capteur de classification de l'occupant du siège passager avant détecte un passager assis sur le siège passager avant. Pour plus de détails, se référer au système de classification de l'occupant du siège du passager avant (Rechercher).

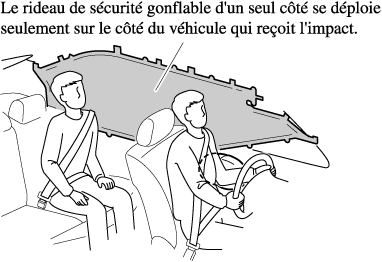

Rideaux de sécurité gonflables
Les rideaux de sécurité gonflables sont montés sur les montants des vitres avant et arrière, et sur le bord du pavillon des deux côtés.
Lorsque les détecteurs de choc du coussin d'air détectent un choc latéral important, le rideau de sécurité gonflable se gonfle rapidement pour réduire les blessures, surtout celles affectant la tête du passager arrière extérieur causées par l'impact direct sur les composants de l'habitacle tels qu'une portière ou une fenêtre.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section “Critères de déploiement des coussins d'air SRS” (Rechercher).

Signal sonore d'avertissement/voyant
Une anomalie dans le système ou les conditions de fonctionnement sont indiqués par un avertissement.
Se référer à Voyants/témoins (Rechercher).
Se référer à Le carillon d'alarme est activé (Rechercher).
Critères de déploiement des coussins d'air SRS
Ce tableau indique l'équipement SRS correspondant qui se déploiera en fonction du type de collision.
(Les illustrations représentent les cas typiques de collisions.)
Équipement SRS |
Types de collision |
|||
Collision frontale/semi-frontale sévère |
Collision latérale sévère*2 |
Collision arrière |
||
![]() |
![]() |
![]() |
||
![]() |
||||
![]() |
||||
Dispositif de prétension de ceinture de sécurité avant |
X*1 (des deux côtés) |
X*1 (côté du choc seulement) |
Aucun coussin d'air ni dispositif de prétension de ceinture de sécurité ne sera activé lors d'une collision arrière. |
|
Dispositif de prétension de ceinture de sécurité arrière (Certains Modèles) |
X (des deux côtés) |
|||
Coussin d'air du conducteur |
X |
|||
Coussin d'air du passager avant |
X*1 |
|||
Coussin d'air latéral |
X*1 (côté du choc seulement) |
|||
Rideau de sécurité gonflable |
X (côté du choc seulement) |
X: L'équipement du coussin d'air SRS a été conçu pour se déployer en cas de collision.
-
(Avec système de classification de l'occupant du siège du passager avant)
Les coussins d'air gonflables avant et latéral côté passager avant ainsi que le dispositif de prétension de ceinture de sécurité sont conçus pour se déployer quand le capteur de classification de l'occupant du siège passager avant détecte un passager assis sur le siège du passager avant.
-
Lors d'une collision latérale, les dispositifs de prétension de ceinture de sécurité et le déploiement des coussins d'air latéraux/rideaux (que sur le côté sur lequel la collision se produit).
Lors d'une collision frontale déportée, les dispositifs de prétension de ceinture de sécurité et les coussins d'air peuvent tous se déployer en fonction de la direction, l'angle et de la vitesse de la collision.
Limites du coussin d'air SRS
Lors de collisions sévères tels que celles décrites précédemment dans la section “Critères de déploiement des coussins d'air SRS”, l'équipement de coussin d'air SRS correspondant se déploiera. Toutefois, lors de certains accidents, il est possible que l'équipement ne se déploie pas selon le type et la sévérité de la collision.

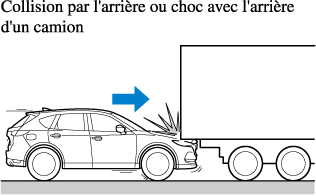

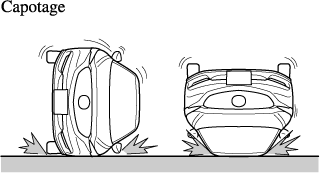

Limites à la détection des collisions frontale/semi-frontale:
Les illustrations suivantes sont des exemples de collisions frontale/semi-frontale qui sont susceptibles de ne pas être détectées comme assez sévères pour justifier le déploiement de l'équipement de coussin d'air SRS.


Limites à la détection de collision latérale:
Les illustrations suivantes sont des exemples de collisions latérales qui sont susceptibles de ne pas être détectées comme assez sévères pour justifier le déploiement de l'équipement de coussin d'air SRS.


Système de classification de l'occupant du siège du passager avant (Certains Modèles)
Tout d'abord, lire attentivement la section “Précautions concernant le système de retenue supplémentaire (SRS)” (Rechercher).
Capteur de classification de l'occupant du siège passager avant
Ce véhicule est équipé d'un capteur de classification de l'occupant du siège passager avant comme composants du système de retenue supplémentaire. Ce capteur se trouve dans le coussin du siège du passager avant. Ce capteur mesure la capacité électrostatique du siège du passager avant. L'unité SAS est conçue pour empêcher que les coussins d'air avant et latéral et le dispositif de prétension de la ceinture de sécurité du siège du passager avant se déploient si le témoin de désactivation du coussin d'air côté passager avant OFF s'allume.
Pour diminuer les risques de blessures causées par le déploiement du coussin d'air côté passager avant, le système désactive les coussins d'air avant et latéral ainsi que le dispositif de prétension de ceinture de sécurité du passager avant lorsque le témoin de désactivation du coussin d'air côté passager avant OFF s'allume. Se référer au tableau suivant pour les conditions d'allumage du témoin de désactivation du coussin d'air du passager avant.
Le système désactive les coussins d'air avant et latéral côté passager avant et le dispositif de prétension de ceinture de sécurité du passager avant, il faut donc s'assurer que le témoin de désactivation du coussin d'air du passager avant s'allume suivant le tableau ci-après.
Le voyant du dispositif de prétension de ceinture de sécurité/coussin d'air clignote et le témoin de désactivation du coussin d'air du passager avant OFF s'allume si une anomalie possible est détectée dans les capteurs. Si cela se produit, les coussins d'air avant et latéral et le dispositif de prétension de ceinture de sécurité côté passager avant ne se déploieront pas.
Témoins de désactivation du coussin d'air du passager avant
Ces témoins s'allument pour indiquer si le coussin d'air avant, le coussin d'air latéral du côté passager avant et le dispositif de prétension de ceinture de sécurité se déploieront ou pas en cas de collision.

Si le capteur de classification de l'occupant du siège passager avant est normal, les deux témoins s'allument lorsque le contacteur est mis sur ON. Les éclairages s'éteignent après quelques secondes. Par la suite, les témoins s'allument ou s'éteignent selon les conditions suivantes:
Tableau d'état de marche/arrêt du témoin de désactivation du coussin d'air du passager avant
Condition détectée par le système de classification de l'occupant du siège du passager avant |
Témoin de désactivation du coussin d'air du passager avant |
Coussins d'air avant et latéral côté passager avant |
Système du dispositif de prétension des ceintures de sécurité du passager avant |
---|---|---|---|
Vide (non occupé) |
![]() |
Désactivé |
Désactivé |
Un enfant est assis dans un système de dispositif de sécurité pour enfants*1 |
![]() |
Désactivé |
Désactivé |
Adulte*2 |
![]() S'éteint après un court délai. |
Prêt |
Prêt |
-
Le capteur de classification de l'occupant ne peut pas détecter un enfant assis sur le siège, dans un système de dispositif de sécurité pour enfants, ou un siège d'adolescent selon la taille physique et la position assise de l'enfant.
-
Si un adulte plus petit est installé sur le siège de passager avant, les capteurs peuvent détecter la personne comme étant un enfant en fonction du physique de la personne.
Le rideau de sécurité gonflable est prêt à être gonflé indépendamment de ce que le tableau d'état de marche/arrêt du témoin de désactivation du coussin d'air du passager avant indique.
Si aucun des deux témoins de désactivation du coussin d'air passager avant ne s'allument pour un laps de temps déterminé lorsque le contacteur est sur ON, ou qu'ils ne s'allument pas comme indiqué dans le tableau d'état de marche/arrêt du témoin de désactivation du coussin d'air passager avant, ne pas laisser un enfant s'asseoir sur le siège du passager avant et s'adresser à un mécanicien agréé Mazda dès que possible. Le système peut ne pas fonctionner correctement en cas d'accident.

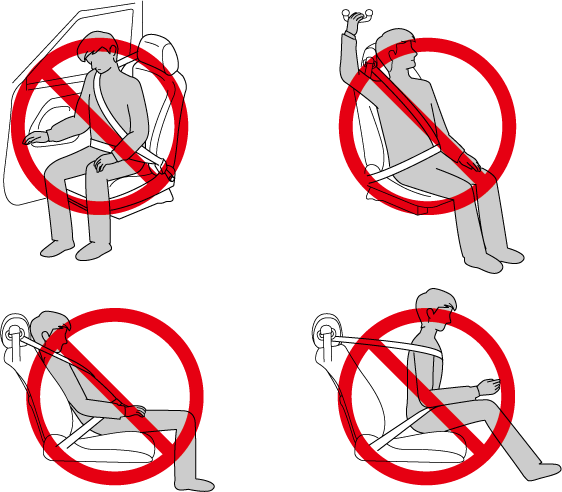

Ne pas laisser un occupant dans le siège du passager avant s'asseoir dans une posture qui rend difficile pour le capteur de classification de l'occupant du siège passager avant de détecter l'occupant correctement:
Assis dans le siège du passager avant dans une posture qui rend difficile pour le capteur de classification de l'occupant du siège passager avant de détecter l'occupant correctement est dangereux. Si le capteur de classification de l'occupant du siège passager avant ne peut pas détecter l'occupant assis dans le siège du passager avant correctement, les coussins d'air avant et latéral côté passager avant ainsi que le dispositif de prétension de ceinture de sécurité peut ne pas fonctionner (ne pas se déployer) ou ils peuvent fonctionner (se déployer) accidentellement. Le passager avant n'aura pas la protection supplémentaire des coussins d'air ou l'opération accidentelle (déploiement) des coussins d'air pourrait entraîner des blessures graves ou la mort.
Dans les conditions suivantes, le capteur de classification de l'occupant du siège passager avant ne peut pas détecter un passager assis sur le siège du passager avant correctement et le déploiement/non-déploiement des coussins d'air ne peut pas être contrôlé comme indiqué dans le tableau des conditions du témoin allumé/éteint de désactivation des coussins d'air du passager avant. Par exemple:
-
Un passager avant est assis comme illustré à la figure suivante:
-
Un passager arrière pousse vers le haut avec les pieds le siège du passager avant.
-
Des bagages ou autres articles placés sous le siège du passager avant ou entre le siège du passager avant et le siège du conducteur poussent le coussin du siège du passager avant vers le haut.
-
Un objet, tel qu'un coussin de siège, est placé sur le siège du passager avant ou entre le dos du passager et le dossier du siège.
-
Un coussin de siège est placé sur le siège du passager avant.
-
Des bagages ou autres articles sont placés sur le siège avec l'enfant dans le système de dispositif de sécurité pour enfants.
-
Un passager arrière ou des bagages poussent ou tirent le dossier du siège du passager avant.
-
Des bagages ou autres articles sont placés sur le dossier du siège ou accrochés sur l'appuie-tête.
-
Le siège est lavé.
-
Des liquides ont été renversés sur le siège.
-
Le siège du passager avant est déplacé vers l'arrière, faisant pression contre des bagages ou autres articles placés derrière.
-
Le dossier du siège du passager avant touche au siège arrière.
-
Des bagages ou autres articles sont placés entre le siège du passager avant et le siège du conducteur.
-
Un dispositif électrique est mis sur le siège du passager avant.
-
Un appareil électrique additionnel, tel qu'un chauffage de siège est installé à la surface du siège du passager avant.
Les coussins d'air avant et latéraux et le dispositif de prétension de la ceinture de sécurité du siège du passager avant seront désactivés si le témoin de désactivation du coussin d'air côté passager avant OFF s'allume.
-
Pour assurer le déploiement approprié du coussin d'air avant et pour éviter d'endommager le capteur du siège avant:
-
Ne pas placer d'objets pointus sur le coussin du siège avant ou ne pas laisser de bagages lourds dessus.
-
Ne pas renverser de liquide sur ou sous les sièges avant.
-
-
Pour permettre aux capteurs de fonctionner correctement, toujours exécuter les opérations suivantes:
-
Reculer les sièges avant au maximum et toujours s'asseoir droit contre le dossier du siège avec la ceinture de sécurité correctement bouclée.
-
Si un enfant est assis sur le siège passager, fixer le système de dispositif de sécurité pour enfants correctement et reculer au maximum le siège du passager dans la position permettant l'installation du système.
-
-
Le système prend environ 10 secondes pour commuter l'activation/désactivation des coussins d'air avant et latéral côté passager avant et du dispositif de prétension de ceinture de sécurité du passager avant.
-
Le témoin de désactivation du coussin d'air du passager avant OFF peut s'allumer à plusieurs reprises si des bagages ou autres articles sont placés sur le siège du passager avant ou si la température à l'intérieur du véhicule change soudainement.
-
Le témoin de désactivation du coussin d'air du passager avant OFF peut s'allumer pendant 10 secondes si la capacité électrostatique sur le siège du passager avant change.
-
Le voyant du système de coussin d'air/dispositif de prétension de ceinture de sécurité s'allume si le siège du passager avant subit un impact important.
-
Si le témoin de désactivation du coussin d'air du passager avant OFF ne s'allume pas après avoir installé un système de dispositif de sécurité pour enfants sur le siège du passager avant, réinstaller le système de dispositif de sécurité pour enfants selon la procédure décrite dans ce manuel Conduite et Entretien. Ensuite, si le témoin de désactivation du coussin d'air du passager avant OFF ne s'allume toujours pas, installer le système de dispositif de sécurité pour enfants sur le siège arrière et s'adresser à un mécanicien agréé Mazda dès que possible.
-
Si le témoin de désactivation du coussin d'air du siège du passager avant OFF s'allume quand un adulte est assis sur le siège du passager avant, demander au passager de réajuster sa position en calant ses pieds au sol, puis en rattachant sa ceinture de sécurité. Si le témoin de désactivation du coussin d'air du passager avant OFF reste allumer, demander au passager de s'asseoir à l'arrière. S'il est impossible de s'asseoir à l'arrière, faire glisser le siège du passager avant en arrière autant que possible. Consulter un mécanicien agréé Mazda dès que possible.
Contrôle continu
Les composantes suivantes des systèmes de coussins d'air sont contrôlées par un système de diagnostic:
-
Capteurs de coussin d'air avant
-
Détecteur de choc et unité de diagnostic (Unité SAS)
-
Détecteurs de choc latéral
-
Modules de coussin d'air
-
Dispositif de prétension de ceinture de sécurité
-
Voyant du système de coussins d'air/dispositif de prétension de ceinture de sécurité
-
Câblage connexe
(Avec système de classification de l'occupant du siège du passager avant)
-
Capteur de la position coulissante du siège du conducteur
-
Capteur de classification de l'occupant du siège du passager avant
-
Module de classification de l'occupant du siège passager avant
-
Témoin de désactivation du coussin d'air du passager avant
Une module de diagnostic contrôle continuellement la disponibilité du système. Cela commence lorsque le contacteur est mis à la position ON et se poursuit tout au long de la conduite du véhicule.
