Écran de rétrovision
Écran de rétrovision (Certains Modèles)
Écran de rétrovision
L'écran de rétroversion fournit des images visuelles de l'arrière du véhicule lorsque vous faites marche arrière.
Conduire toujours prudemment en surveillant l'arrière et les alentours de la voiture directement avec les yeux:
Il est dangereux de faire une marche arrière en ne regardant que l'écran, car cela peut provoquer un accident ou une collision avec un objet. L'écran de rétrovision est uniquement un appareil d'aide visuel à la marche arrière du véhicule. Les images à l'écran peuvent être différentes des conditions réelles.
-
Ne pas utiliser l'écran de rétrovision dans les conditions suivantes: Le fait d'utiliser l'écran de rétrovision dans les conditions suivantes est dangereux, et peut causer des blessures corporelles ou des dommages au véhicule, ou les deux à la fois.
-
Routes verglacées ou enneigées.
-
Des chaînes de roues ou une roue de secours temporaire sont installées.
-
Le véhicule est sur une route en pente.
-
-
Lorsque l'affichage est froid, des images peuvent traverser l'écran et sa luminosité peut être anormalement faible, empêchant ainsi de confirmer les conditions dans lesquelles se trouve le véhicule. Conduire toujours prudemment en surveillant l'arrière et les alentours de la voiture directement avec les yeux.
-
Ne pas forcer sur la caméra. La position de la caméra et l'angle peuvent dévier.
-
Ne pas démonter, ne pas modifier et ne pas retirer la caméra, car celle-ci perdrait son imperméabilité.
-
Le couvercle de la caméra est fait en plastique. Ne pas appliquer d'agent dégraisseur, de solvants organiques, de cire ou de revêtement de verre sur le couvercle de la caméra. Si l'une de ces matières est renversée sur le couvercle, l'éliminer immédiatement en essuyant avec un chiffon doux.
-
Ne pas frotter vivement le couvercle de la caméra avec un matériau abrasif ou une brosse dure. Le couvercle ou les lentilles de la caméra pourraient être rayés, ce qui affecterait les images.
-
Si de l'eau, de la neige ou de la boue adhèrent à la lentille de la caméra, les éliminer en essuyant avec un chiffon doux. S'il est impossible de les éliminer en essuyant, utiliser un détergent doux.
-
Si la température de la caméra augmente brusquement, (très chaud à froid, froid à très chaud) l'écran de rétrovision peut ne pas fonctionner correctement.
-
Lors du remplacement des pneus, s'adresser à un mécanicien expérimenté (nous recommandons un mécanicien agréé Mazda). Le fait de remplacer les pneus peut causer une déviation des lignes de guidage qui apparaissent sur l'écran.
-
Si le véhicule a subi une collision à l'avant, sur les côtés ou à l'arrière, il est possible que l'alignement de la caméra de vue arrière de stationnement (emplacement, angle d'installation) ait dévié. Toujours faire vérifier le véhicule par un mécanicien expérimenté (nous recommandons un mécanicien agréé Mazda).
-
Si “Aucun signal de la caméra.” s'affiche à l'écran, il pourrait y avoir un problème avec la caméra. Faire vérifier le véhicule par un mécanicien expérimenté (nous recommandons un mécanicien agréé Mazda).
-
(Type d'affichage à prévision des lignes d'assistance de trajectoire du véhicule)
Si une force est exercée sur le volant, il est possible que les lignes de guidage ne s'affichent pas. Desserrer votre emprise sur le volant pour permettre aux lignes de guidage de s'afficher.
Emplacement de la caméra de stationnement de rétrovision
-
Caméra de stationnement de rétrovision
Basculer à l'écran de rétrovision
Placer le levier de changement de vitesses (boîte de vitesses manuelle) ou le levier sélecteur (boîte de vitesses automatique) en position de marche arrière (R) lorsque que le contacteur est mis sur ON pour basculer sur l'écran de rétrovision.
Lorsque vous faites passer le levier de changement de vitesses (boîte manuelle) ou le levier sélecteur (boîte automatique) de la position marche arrière (R) sur une autre position, l'affichage précédent réapparaît sur l'écran.
Champ de vision à l'écran
Les images à l'écran peuvent être différentes des conditions réelles.
-
(Affichage à l'écran)
-
(Vue réelle)
-
Pare-chocs
-
Le message “Vérifiez la sécurité autour du véhicule.” apparaît
-
Objet
-
Le champ de vision varie selon le véhicule et les conditions routières.
-
Si la lentille de la caméra est touchée ou s'il y a de la saleté dessus, cela pourrait affecter l'image à l'écran. Essuyer la lentille à l'aide d'un chiffon doux.
-
Le champ de vision est limité. Les objets sous le pare-chocs ou près des extrémités du pare-chocs peuvent ne pas être affichés.
-
La distance qui apparaît dans l'image affichée est différente de la distance réelle car la caméra de stationnement de rétrovision est équipée d'une lentille spéciale.
-
Les images qui apparaissent sur l'écran d'affichage des images provenant de la caméra de stationnement de rétrovision sont des images inversées (images en miroir).
-
Certains équipements installés en option peuvent être aperçus par la caméra. N'installer aucune pièce optionnelle qui risque de gêner la vision de la caméra, telle qu'un objet lumineux ou fait d'une matière réfléchissante.
-
Il peut être difficile de voir l'affichage dans les conditions suivantes, sans que cela signifie un mauvais fonctionnement.
-
Dans un endroit sombre.
-
Lorsque la température autour de la lentille est élevée/basse.
-
Lorsque la caméra est mouillée, en cas de pluie ou en période très humide.
-
Lorsque une matière étrangère, comme de la boue, est collée autour de la caméra.
-
Lorsque la lentille de la caméra reflète le soleil ou les phares.
-
Les environs sont éclairés par des lumières de véhicules, des lumières fluorescentes ou des lumières à DEL (l'écran peut clignoter).
-
Des points foncés ou blancs extrêmement petits apparaissent à l'écran (les points peuvent clignoter).
-
-
Il est possible que l'affichage des images soit retardé si la température autour de la caméra est basse.
Visionnement de l'affichage
Type d'affichage à prévision des lignes d'assistance de trajectoire du véhicule
Le mode de trajectoire programmée affiche la trajectoire prévue du véhicule après avoir tourné le volant.
Utiliser ce mode pour garer le véhicule dans un espace de stationnement ou un garage.
-

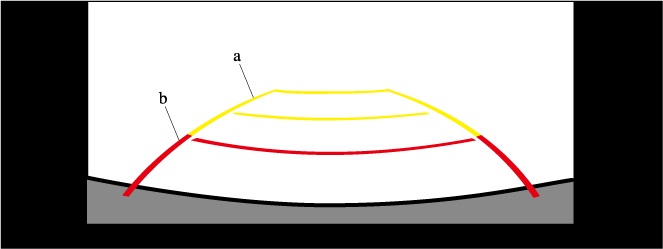

Trajectoire programmée du véhicule (jaunes)
Ces lignes s'affichent en référence pour la trajectoire programmée du véhicule.
Les lignes qui affichent la trajectoire programmée du véhicule changement une fois que vous avez tourné le volant.
-
Lignes de largeur étendues du véhicule (bleues)
Ces lignes indiquent la largeur étendue du véhicule.
Ces lignes n'apparaissent pas lorsque les roues du véhicule sont orientées tout droit vers l'avant.
-
Lignes de guidage de distance (rouges)
Ces lignes indiquent la distance approximative jusqu'à un point mesuré à partir de l'arrière du véhicule (à partir de l'extrémité du pare-chocs).
La ligne bleue indique le point situé à environ 50 cm du pare-chocs arrière.
Les lignes rouges et jaunes, qui changent de position une fois que vous avez tourné le volant, indiquent les points situés à environ 50 cm pour la ligne rouge et 100 cm pour les lignes jaunes depuis le pare-chocs arrière (au point central de chacune des lignes).
Un certain degré d'erreur se produit lorsque les roues ne sont pas orientées droit vers l'avant.
Sur l'illustration ci-dessus, le côté droit du véhicule est en position proche de la distance actuelle affichée par les lignes de guidage de distance (rouge : point à environ 50 cm, jaune : point à environ 100 cm derrière le pare-chocs arrière), alors que le côté gauche est suffisamment éloigné.
La position indiquée des lignes de guidage sur l'affichage change en fonction des conditions du véhicule (comme le nombre d'occupants/la charge) et les conditions de la route (comme un degré d'inclinaison important à l'arrière du véhicule).
Toujours vérifier la zone située à l'arrière du véhicule et la zone environnante directement avec les yeux lorsqu'on recule.

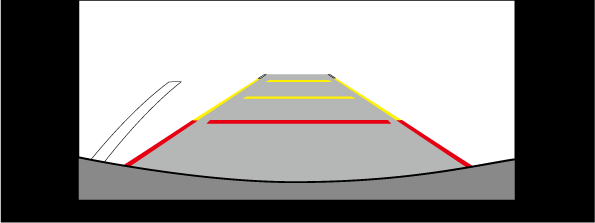

Type d'affichage à lignes d'assistance fixes
Les lignes de guidage qui indiquent la largeur du véhicule (jaunes) apparaissent sur l'écran à titre de référence pour indiquer la largeur approximative du véhicule en comparaison de la largeur de l'espace de stationnement dans lequel on s'apprête à reculer.
Utiliser cette vue d'affichage pour garer le véhicule dans un espace de stationnement ou un garage.
-
Lignes de guidage de largeur du véhicule (jaunes)
Les lignes de guidage servent de référence pour indiquer la largeur approximative du véhicule.
-
Lignes de guidage de distance (rouges)
Ces lignes de guidage indiquent la distance approximative jusqu'à un point mesuré à partir de l'arrière du véhicule (à partir de l'extrémité du pare-chocs).
Les lignes rouges et jaunes indiquent des points situés à environ 50 cm pour la ligne rouge et 100 cm pour les lignes jaunes depuis le pare-chocs arrière (au point central de chacune des lignes).
Les lignes de guidage sur l'écran sont des lignes fixes. Elles ne sont pas synchronisées avec la rotation du volant par le conducteur. Faire toujours bien attention, et vérifier la zone située à l'arrière du véhicule et la zone environnante directement avec les yeux lorsqu'on recule.
Utilisation de l'écran de rétrovision
L'utilisation de l'écran de rétrovision, lors de la marche arrière du véhicule, varie selon les conditions de la circulation, de la route et du véhicule. La quantité de braquage et la synchronisation varie aussi selon ces conditions; il faut donc vérifier les conditions environnantes directement avec les yeux, et diriger le véhicule en fonction de ces conditions.
Avant d'utiliser l'écran de rétrovision, lire attentivement les précautions ci-dessus.
Type d'affichage à prévision des lignes d'assistance de trajectoire du véhicule
Ce qui suit est un exemple de véhicule en cours de stationnement où le volant est tourné vers la droite lors de la marche arrière du véhicule. L'opération est inversée lors d'une marche arrière du véhicule à partir de la direction opposée.
-
Placer le levier de changement de vitesses (boîte manuelle) ou le levier sélecteur (boîte automatique) en position de marche arrière (R) pour basculer sur l'écran de rétrovision.
-

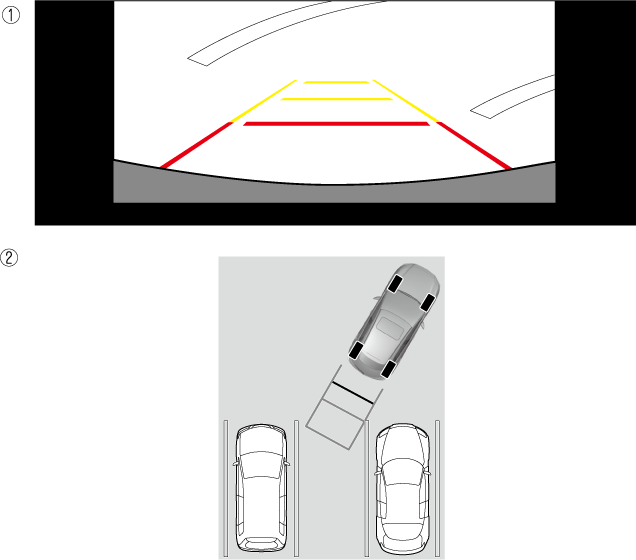

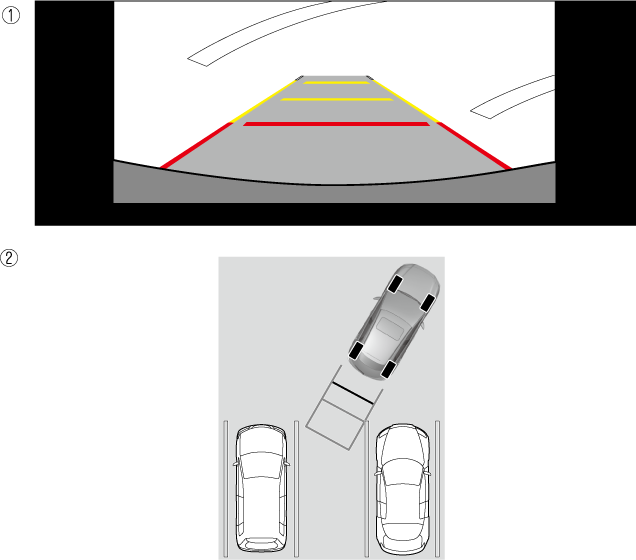

Avant d'effectuer une marche arrière dans l'espace de stationnement, tourner le volant tout en se référant à l'affichage de trajectoire programmée du véhicule de façon à ce que le véhicule entre dans le centre de l'espace de stationnement.
-

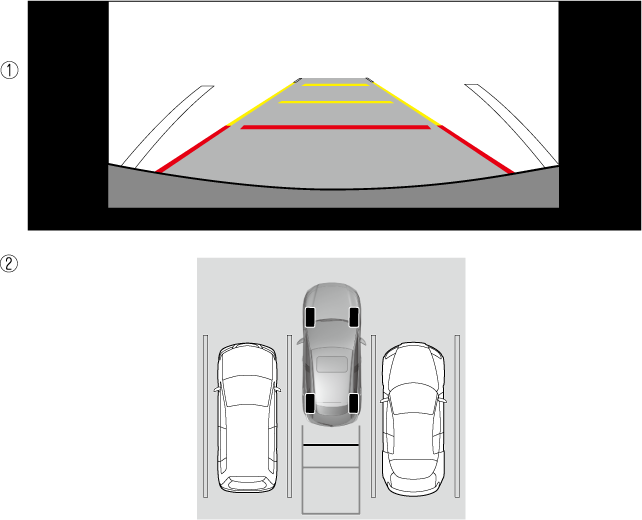

(État de l'affichage)
-
(État du véhicule)
-
-

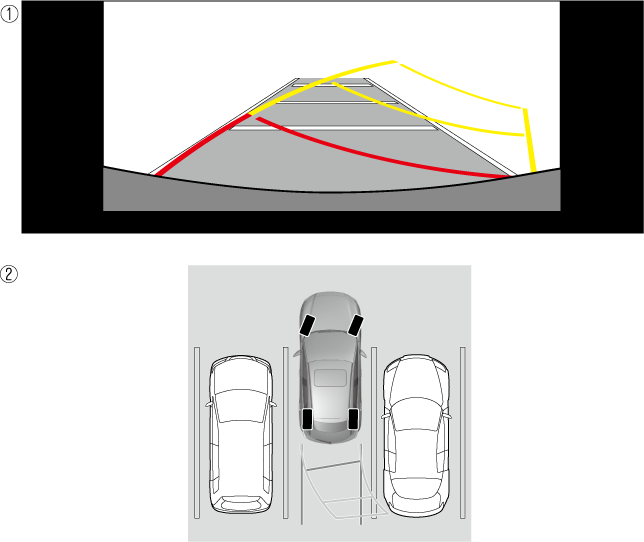

Après que le véhicule ait commencé à entrer dans l'espace de stationnement, continuer à reculer lentement de manière que les distances entre les lignes de largeur du véhicule et les côtés de l'espace de stationnement à gauche et à droite soient approximativement égales.
-
(État de l'affichage)
-
(État du véhicule)
-
-
Continuer à régler le volant jusqu'à ce que les lignes de guidage de largeur du véhicules soient parallèles aux côtés gauche et droit de l'espace de stationnement.
-
Une fois qu'elles sont parallèles, redresser les roues et reculer lentement le véhicule dans l'espace de stationnement. Continuer à vérifier la zone environnant le véhicule, puis arrêter le véhicule à la meilleure position possible. (Si l'espace de stationnement comporte des lignes de division, vérifier si les lignes de guidage de largeur du véhicule leur sont bien parallèles.)
-
(État de l'affichage)
-
(État du véhicule)
-
-
Lorsque vous faites passer le levier de changement de vitesses (boîte manuelle) ou le levier sélecteur (boîte automatique) de la position marche arrière (R) sur une autre position, l'affichage précédent réapparaît sur l'écran.
Comme il peut y avoir une différence entre l'image affichée, comme indiqué ci-dessous, et les conditions réelles du stationnement, s'assurer toujours de la sécurité à l'arrière du véhicule et dans la zone environnante directement avec les yeux.
-
Dans l'image de l'espace de stationnement (ou du garage) apparaissant à l'écran, bien que l'extrémité arrière et les lignes de guidage de distance puissent paraître alignées sur le moniteur, il est possible qu'elles ne le soient pas réellement au sol.
-
Lors d'un stationnement dans un espace comportant une ligne de division sur un seul côté, il est possible que la ligne de division et la ligne de guidage de largeur du véhicule paraissent alignées sur l'écran, mais qu'elles le ne soient pas réellement sur le sol.
Type d'affichage à lignes d'assistance fixes
Les images qui apparaissent sur l'écran d'affichage des images provenant de la caméra de stationnement de rétrovision sont des images inversées (images en miroir).
-
Placer le levier de changement de vitesses (boîte manuelle) ou le levier sélecteur (boîte automatique) en position de marche arrière (R) pour basculer sur l'écran de rétrovision.
-
Tout en vérifiant les conditions environnantes, faire reculer le véhicule.
-

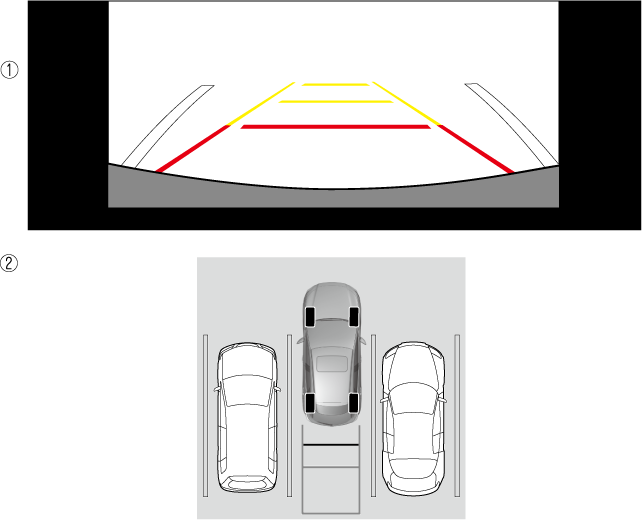

(État de l'affichage)
-
(État du véhicule)
-
-
Après que le véhicule ait commencé à entrer dans l'espace de stationnement, continuer à reculer lentement de manière que les distances entre les lignes de largeur du véhicule et les côtés de l'espace de stationnement à gauche et à droite soient approximativement égales.
-
Continuer à régler le volant jusqu'à ce que les lignes de guidage de largeur du véhicules soient parallèles aux côtés gauche et droit de l'espace de stationnement.
-
Une fois qu'elles sont parallèles, redresser les roues et reculer lentement le véhicule dans l'espace de stationnement. Continuer à vérifier la zone environnant le véhicule, puis arrêter le véhicule à la meilleure position possible. (Si l'espace de stationnement comporte des lignes de division, vérifier si les lignes de guidage de largeur du véhicule leur sont bien parallèles.)
-
(État de l'affichage)
-
(État du véhicule)
-
-
Lorsque vous faites passer le levier de changement de vitesses (boîte manuelle) ou le levier sélecteur (boîte automatique) de la position marche arrière (R) sur une autre position, l'affichage précédent réapparaît sur l'écran.
Comme il peut y avoir une différence entre l'image affichée, comme indiqué ci-dessous, et les conditions réelles du stationnement, s'assurer toujours de la sécurité à l'arrière du véhicule et dans la zone environnante directement avec les yeux.
-
Dans l'image de l'espace de stationnement (ou du garage) apparaissant à l'écran, bien que l'extrémité arrière et les lignes de guidage de distance puissent paraître alignées sur le moniteur, il est possible qu'elles ne le soient pas réellement au sol.
-
Lors d'un stationnement dans un espace comportant une ligne de division sur un seul côté, il est possible que la ligne de division et la ligne de guidage de largeur du véhicule paraissent alignées sur l'écran, mais qu'elles le ne soient pas réellement sur le sol.
Discordance entre les conditions réelles de la route et l'image affichée
Il existe quelques discordances entre la route réelle et la route affichée. De tels écarts dans la perspective de la distance peuvent entraîner un accident. Bien noter les conditions suivantes qui peuvent causer une discordance dans la perception de la distance.

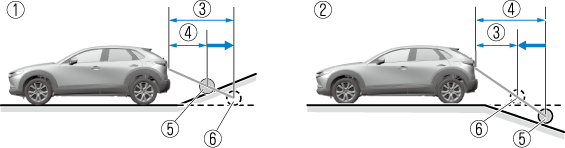

Quand le véhicule est incliné à cause du poids des passagers et de la charge
Lorsque l'arrière du véhicule est abaissé, l'objet affiché à l'écran apparaît plus loin qu'il ne l'est en réalité.
-
Objet
-
Discordance
Quand il y a une pente raide derrière le véhicule
Lorsqu'il y a une pente raide montante (ou descendante) derrière le véhicule, l'objet affiché à l'écran apparaît plus loin (ou plus près en cas de pente descendante) qu'il ne l'est en réalité.
-
L'objet apparaît plus loin qu'il ne l'est en réalité
-
L'objet apparaît plus proche qu'il ne l'est en réalité
-
Distance entre le véhicule et l'objet à l'écran.
-
Distance réelle entre le véhicule et l'objet.
-
Position réelle de l'objet
-
Position de l'objet à l'écran
Objet en trois dimensions à l'arrière du véhicule
Comme les lignes de guidage de distance sont affichées sur la base d'une surface plane, la distance à l'objet en trois dimensions affichée sur l'écran est différente de la distance réelle.
-
(Affichage à l'écran)
-
(Condition réelle)
-
Distance détectée sur l'écran A>B>C
-
Distance réelle B>C=A
(Type d'affichage à prévision des lignes d'assistance de trajectoire du véhicule)
Lors d'une marche arrière à proximité d'un objet tridimensionnel

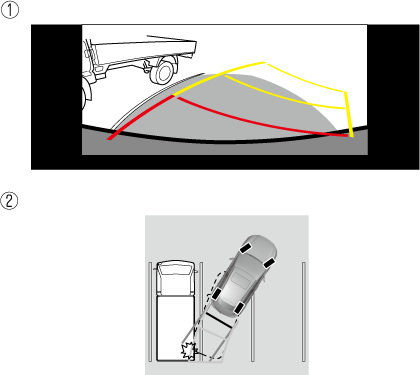

Lors d'une marche arrière à proximité d'un objet suspendu, le véhicule risque de heurter l'objet, même si la ligne de trajectoire anticipée sur l'écran ne touche pas l'objet. La position de l'objet affichée à l'écran diffère de la position réelle, car les lignes de trajectoire anticipées sur l'écran s'affichent en fonction d'une surface de route horizontale. Lors d'une marche arrière à proximité d'un objet suspendu, confirmer les conditions à l'arrière et environnantes directement avec les yeux.
-
(Affichage à l'écran)
-
(Vue réelle)
